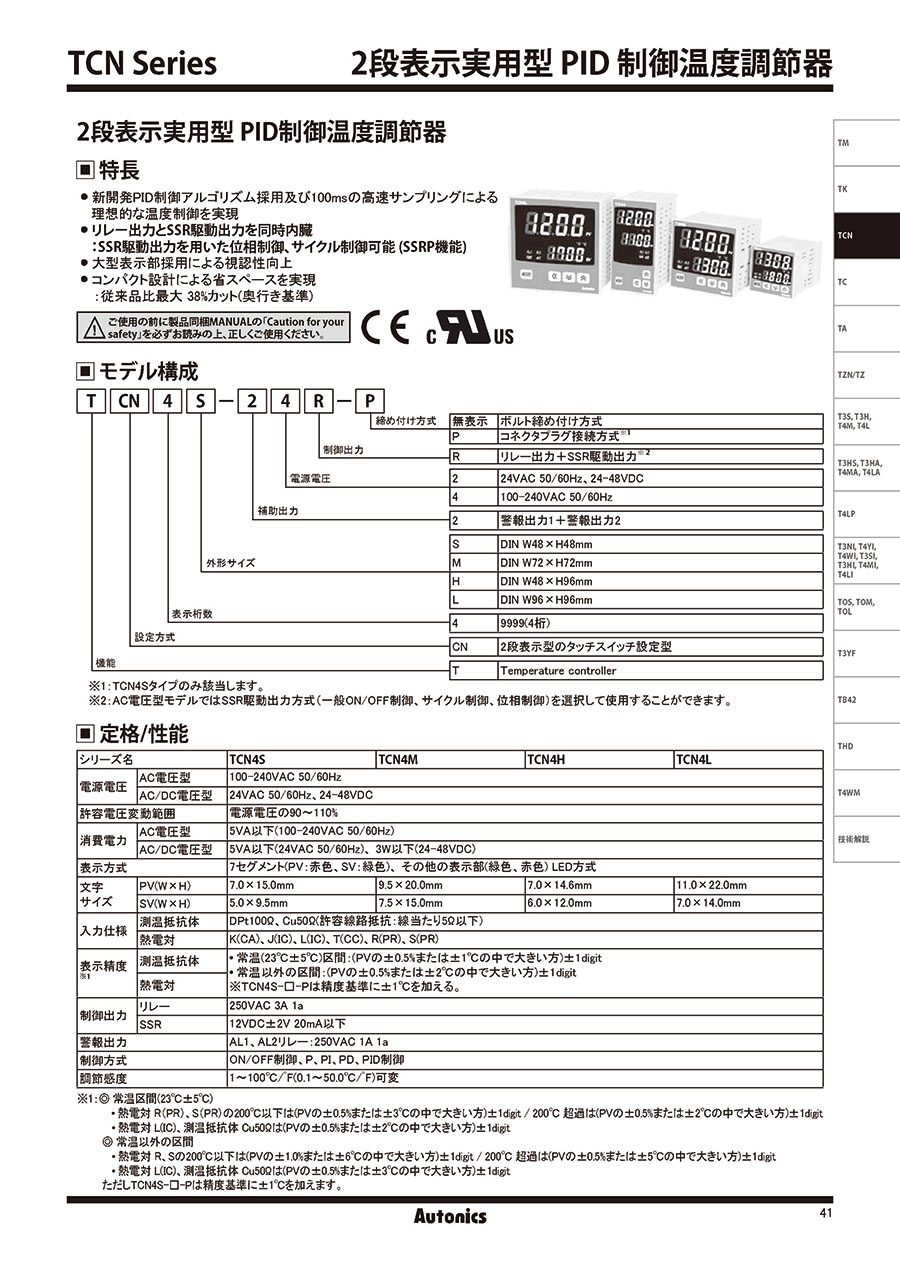

2段表示実用型 PID制御温度調節器 TCNシリーズ

1.現在温度(PV)表示部(赤)

・運転モード： 現在温度を表示します。
・パラメータ設定モード： パラメータを表示します。

2.設定温度(SV)表示部(緑)

・運転モード： 設定温度を表示します。
・パラメータ設定モード： パラメータを表示します。

3.制御/警報出力表示灯

・AL1/AL2： Alarm1、Alarm2 警報出力ON時に点灯します。
・OUT： 制御出力ON時に点灯します。
※SSR駆動出力方式の中でサイクル/位相制御は操作量3.0%以上の時に点灯します。(AC電圧型のみ該当)

4.オートチューニング実行灯

・オートチューニング実行時、AT表示灯が1秒周期で点滅します。

5.MODEキー

・パラメータ設定グループへ進入、運転モードへ復帰、パラメータの移動、設定値保存時に使用します。

6.設定値操作キー

・設定値変更状態へ進入、桁の移動、デジットのUp/Down時使用します。

7.デジタル入力キー

・下+上キーを同時に3秒間押すとデジタル入力キーにて表示された機能(RUN/STOP、警報出力解除、オートチューニング)を行います。

8.温度単位(℃ / °F)表示灯

設定された温度単位を表示します。
