PCボール弁III型
- 通常単価(税別)
- 4,840円～5,451円
- 税込単価
- 5,324円～5,996円
通常出荷日：5日目
JIS規格のバルブ・フランジで評価の高い日邦バルブ製のPCボール弁III型。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PC-B3-RCXG
PC-B3-RCXRC
PC-B3-RXG
製品仕様
PC-B3-RCXG
PC-B3-RCXRC
PC-B3-RXG
| 品番 | 部品名 | 材質 |
|---|---|---|
| 1 | 本体 | C3771 Ni-Crめっき |
| 2 | 逆止ソケット | C3771 Ni-Crめっき |
| 3 | ボール弁体 | C3604 Ni-Crめっき |
| 4 | ボールシート | PTFE |
| 5 | ボールシート | PTFE |
| 6 | スピンドル | C3604 |
| 7 | Oリング | NBR |
| 8 | ハンドル | ABS |
| 9 | 逆止弁 | POM・耐塩素EPDM SUS304 |
| 10 | 座金 | SUS304 |
| 11 | Oリング | NBR |
| 12 | ふっ素樹脂シート | PTFE |
製品仕様
- 使用圧力：1MPa以下
- 耐圧：2MPa以下
- 逆止：3kPa及び1.5MPa
- 使用温度範囲：0～+80℃（逆止弁一次側は常温の水、逆止弁二次側は80℃以下）
主要寸法表
単位：mm
| 型番 | 呼び径 | L | D1 | D2 | H （）はロングハンドル付 |
|---|---|---|---|---|---|
| Rc×G | 1/2 | 72.5 | Rc1/2 | G1/2 | 50.5（70.5） |
| 3/4 | 75.5 | Rc3/4 | G3/4 | 50.5（70.5） | |
| 3/4×1/2 | 74.5 | Rc3/4 | G1/2 | 50.5（70.5） | |
| Rc×Rc | 1/2 | 75.5 | Rc1/2 | Rc1/2 | 50.5（70.5） |
| 3/4 | 79 | Rc3/4 | Rc3/4 | 50.5（70.5） | |
| R×G | 1/2 | 74 | Rc1/2 | G1/2 | 50.5（70.5） |
| 3/4 | 75.5 | Rc3/4 | G3/4 | 50.5（70.5） |
商品特長詳細
- 単式逆止弁を内蔵し、給湯機の給水元栓に最適です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,840円 ( 5,324円 ) | 5日目 |
4,840円 ( 5,324円 ) | 5日目 |
5,243円 ( 5,767円 ) | 5日目 |
5,128円 ( 5,641円 ) | 5日目 |
5,126円 ( 5,639円 ) | 5日目 |
5,241円 ( 5,765円 ) | 5日目 |
5,156円 ( 5,672円 ) | 5日目 |
5,438円 ( 5,982円 ) | 5日目 |
5,451円 ( 5,996円 ) | 5日目 |
5,012円 ( 5,513円 ) | 5日目 |
5,012円 ( 5,513円 ) | 5日目 |
5,296円 ( 5,826円 ) | 5日目 |
5,296円 ( 5,826円 ) | 5日目 |

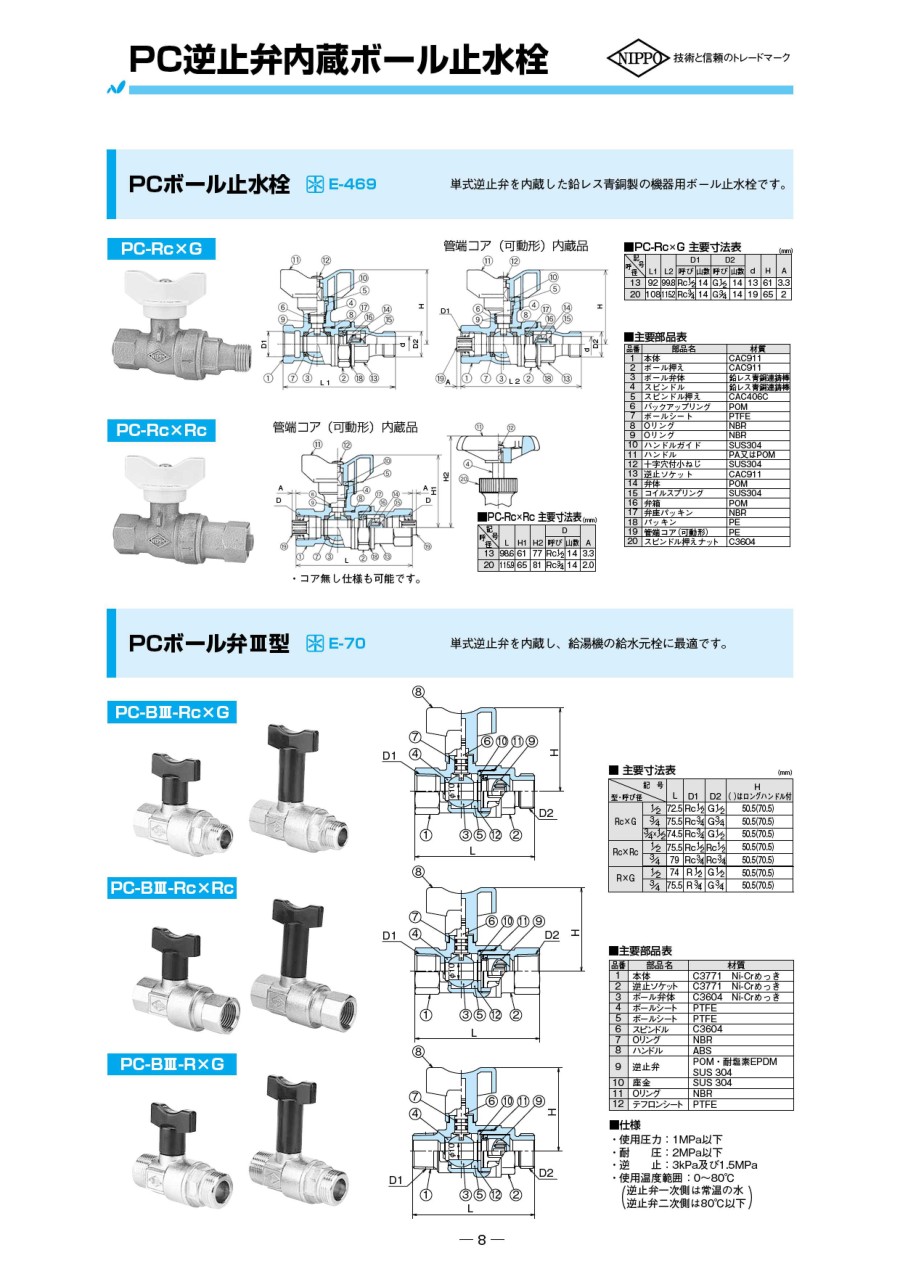

カタログ
