メカニカル部品技術窓口
LAMP ソフトダウンステー NSDX-10（R／L）K-TV
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
推奨ねじ- 取付座金 NSDX-SZ
- 十字穴付バインドタッピンねじ3.5×15
イメージ
| 型番 | 左／右 | 材料 | 仕上 | トルク | 扉閉時キャッチ機能 | 扉開時保持機能 | 質量 |
|---|---|---|---|---|---|---|---|
| NSDX-10RK-TV | 右用 | 亜鉛合金（ZDC）、鋼 | ニッケルめっき | 0.98～1.96N・m （10～20kgf・cm） | ○ | × | 143g |
| NSDX-10LK-TV | 左用 | 亜鉛合金（ZDC）、鋼 | ニッケルめっき | ○ | × | 143g |
扉のモーメント
- 1本使いの場合、扉モーメント=0.98N～1.96N・m（10～20kgf・cm）
- 2本使いの場合は、上記モーメントの2倍まで対応できる
- 扉の最大モーメント=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）
使用例
扉の開き方向にソフトダウンする、本図は一軸丁番（平丁番）、もしくはドロップ丁番使用時の取付例。
取付図（下開き90°右付の例で左付は対称取付となる）
座金（付属）の取付位置
商品特長詳細
注意・禁止事項
注意- ※ 左右の勝手違いがあります。
- ※ キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守り下さい。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
- ※ 側板および扉への取り付けは、垂直度を確実にお守りください。
- ※ 開いた扉面に物を置いたり、扉面上で作業などを行う場合は、本ステー以外に扉を支える支柱、または補強材が必要です。
- ※ モーメントは扉、ハンドルなどのトルクを合算してお求めください。
詳細情報
基本情報
ラプコン機構を搭載した下開き扉用のソフトダウンステーです。
【特長】
・扉が閉じた状態を保持するキャッチを組み込んでいます。
・調整ねじで扉の開き速度が調整できます。
【用途】
・テレビ台などの低い扉などに最適。

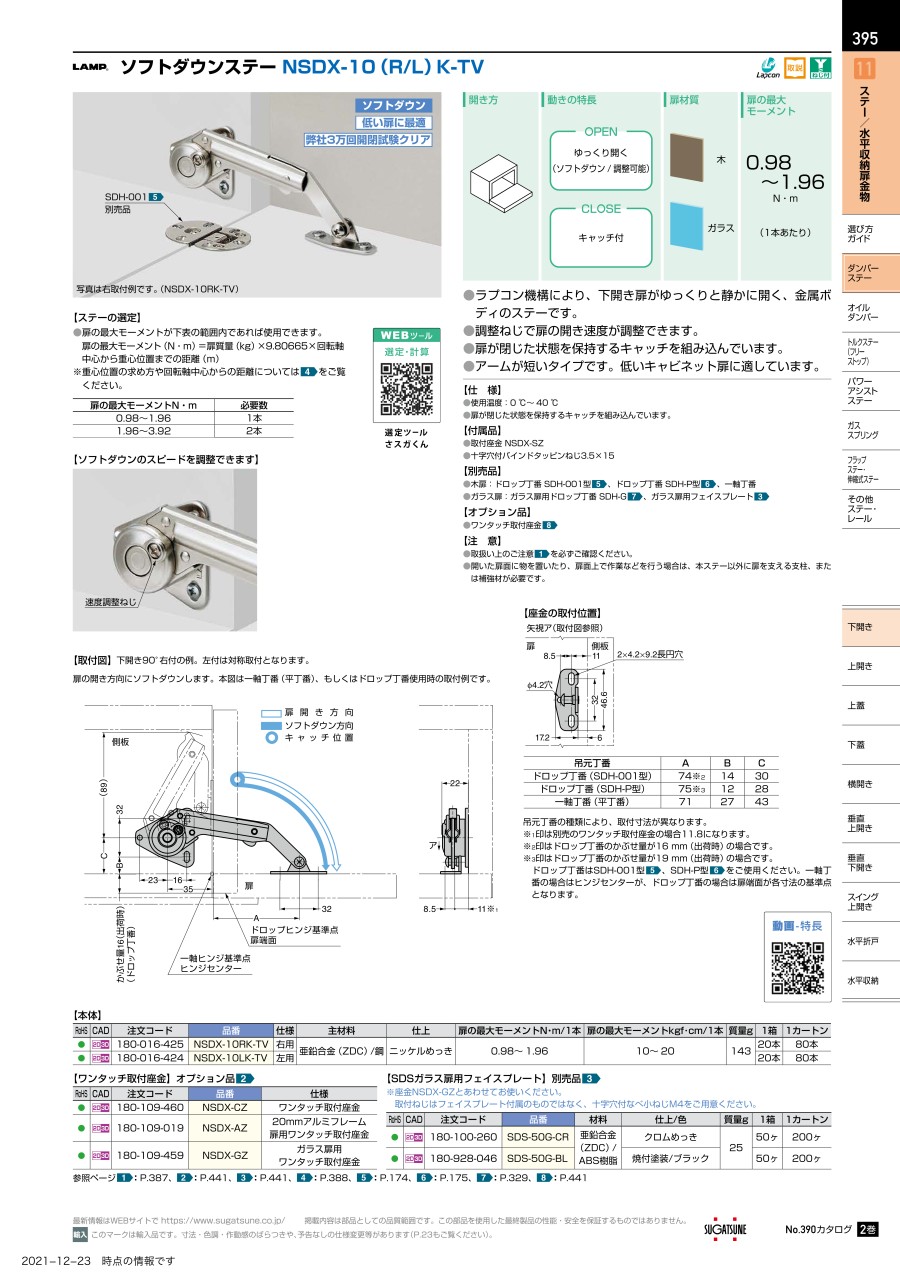

カタログ
商品担当おすすめ
LAMP ソフトダウンステー NSDX-10（R／L）K-TVのレビュー
木製家具下開き扉
3
3.02023/03/13
同社のステーのうち、トルクによりソフト開閉機能を有するステーは、扉重量などから計算された機種のうち、できるだけ弱いものを...もっと読む
0人が参考にしています。
