LAMP ソフトダウンステー SDS-200型・SDS-201型・SDS-210型

製品仕様

カラー

マウンティングプレートSDS-A（SDS-210型に付属）

マウンティングプレートSDS-B（SDS-200型、SDS-201型に付属）

付属品

• マウンティングプレート
• 十字穴付皿タッピンねじ3.5×14

扉のモーメント

• 1本使いの場合、扉モーメント=3.43～4.9N・m（35～50kgf・cm）
• 2本使いの場合は、上記モーメントの2倍まで対応できる
• 扉の最大モーメント=扉質量（kg）×9.80665×回転軸中心から重心位置までの距離（m）

使用例

取付例1

取付例2

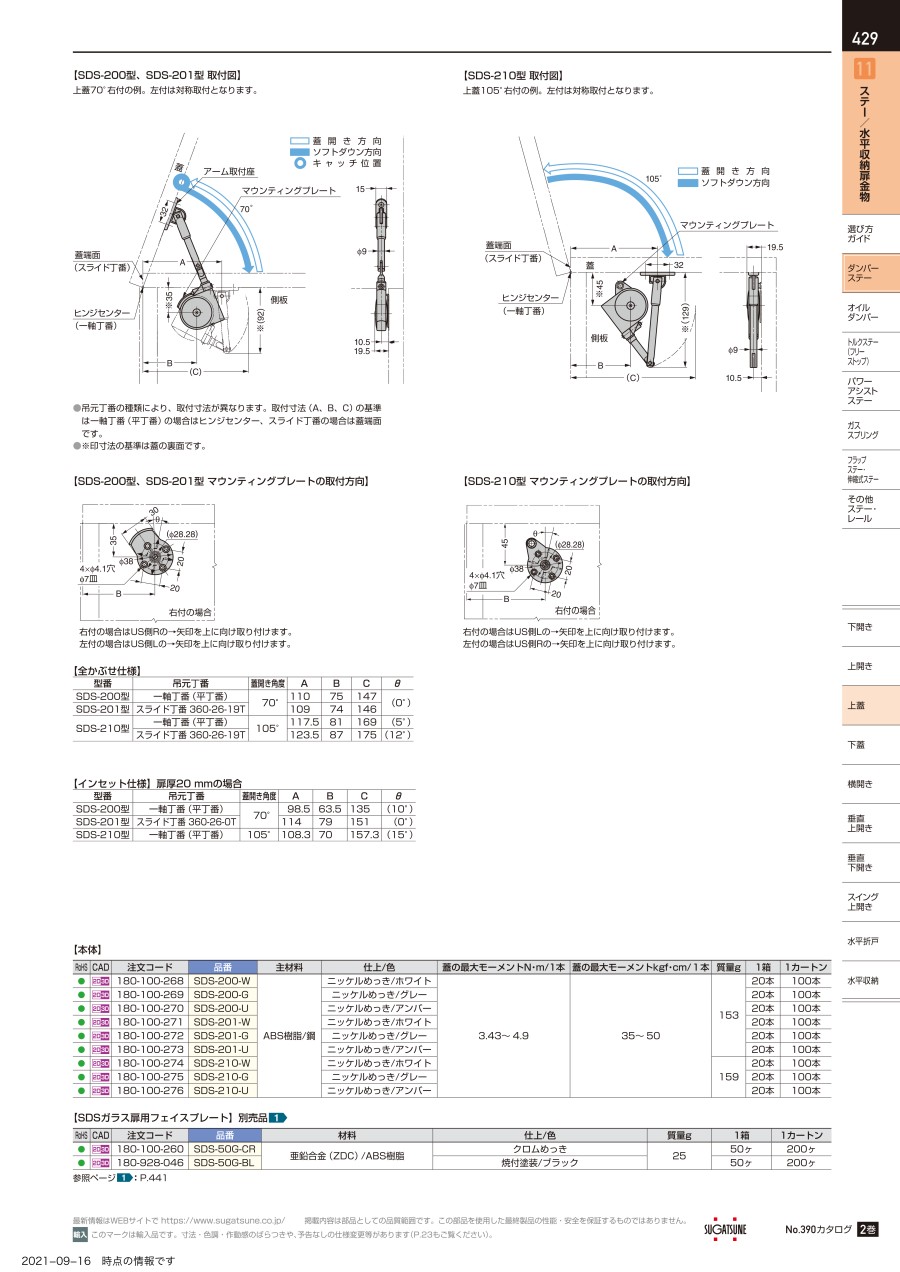

SDS-200型、SDS-201型 取付図（上蓋70°右付の例。左付は対称取付となる。）

扉の閉じ方向にソフトダウンする、本図は一軸丁番（平丁番）、もしくはスライド丁番使用時の取付例

SDS-210型取付図（上蓋105°右付の例。左付は対称取付となる。）

マウンティングプレートの取付方向

右付の場合はUS側Rの⇒矢印を上に向け取り付け、左付の場合はUS側Lの⇒矢印を上に向け取り付ける

SDS-200型、SDS-201型

右付の場合はUS側Lの⇒矢印を上に向け取り付け、左付の場合はUS側Rの⇒矢印を上に向け取り付ける

SDS-210型

商品特長詳細

注意・禁止事項

• ※ キャビネットおよび扉の設計、本品の取付位置は必ず指定寸法、水平、垂直度をお守りください。1枚の扉に複数個の製品を使用する場合、取付位置に差異がありますと、いずれかの製品に荷重負担が集中し、製品の寿命や機能に影響する可能性があります。取付時には十分にご注意ください。
• ※ 扉を開く時、開き角度以上に押し上げないでください。また扉を閉じる時、無理に押し下げないでください。
• ※ モーメントは扉、ハンドルなどのトルクを合算してお求めください。
• ※ ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。
