ラプコンドアダンパー用調整治具 LDD-V-JIG型
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
規格表
| 型 番 | 仕 様 | 材 料 | 色 |
|---|---|---|---|
| LDD-V-R-JIG | 右吊元用 | ABS樹脂 | オレンジ |
| LDD-V-L-JIG | 左吊元用 |
使用例
使用方法
●1. 調節治具の取付
（1）調節治具を本体にしっかりはめ込んでください。
※右吊元用、左吊元用があります。
※受座の位置調節は、必ず蝶番の取付位置調節後に行ってください。
（1）調節治具を本体にしっかりはめ込んでください。
※右吊元用、左吊元用があります。
※受座の位置調節は、必ず蝶番の取付位置調節後に行ってください。
●2. 受座の左右調整
（1）左右調整ねじを緩めます。
（2）調節治具を手で押さえながら、ドアをゆっくりと閉め、溝に受座軸を合わせます。
（3）溝に合った状態で、左右調整ねじをしっかりと締めます。
（1）左右調整ねじを緩めます。
（2）調節治具を手で押さえながら、ドアをゆっくりと閉め、溝に受座軸を合わせます。
（3）溝に合った状態で、左右調整ねじをしっかりと締めます。
●3. 受座の上下調整
（1）固定ナットを緩めます。
（2）調節治具を手で押さえながら、ドアをゆっくりと閉め、受座軸の先端面と治具の底面を合わせます。
（3）固定ナットまたは受座軸をしっかりと締めます。
（1）固定ナットを緩めます。
（2）調節治具を手で押さえながら、ドアをゆっくりと閉め、受座軸の先端面と治具の底面を合わせます。
（3）固定ナットまたは受座軸をしっかりと締めます。
●4. 確認
（1）治具をはずして、ドアをゆっくりと最後まで閉めると、「カチッ」と1回だけ音が鳴ります。
※ドアが最後まで閉まりきらない場合や、「カチッカチッ」と2回音が鳴った場合は、前後調整を行ってください。
（2）ドアを開くと「カチッ」と1回だけ音が鳴り、アームが引き出されます。
※アームが引き出されない場合は、前後調整を行ってください。
（3）アームと受座軸とのすき間が適正であることを確認します。
（1）治具をはずして、ドアをゆっくりと最後まで閉めると、「カチッ」と1回だけ音が鳴ります。
※ドアが最後まで閉まりきらない場合や、「カチッカチッ」と2回音が鳴った場合は、前後調整を行ってください。
（2）ドアを開くと「カチッ」と1回だけ音が鳴り、アームが引き出されます。
※アームが引き出されない場合は、前後調整を行ってください。
（3）アームと受座軸とのすき間が適正であることを確認します。
※受座の前後調整（調整治具 LDD-V-JIG型は前後調整には使用できません）。
（1）前後調整ねじを緩めます。
（2）受座軸の中心位置とドア厚の中心位置を合わせます。
（3）前後調整ねじをしっかりと締めます。
（1）前後調整ねじを緩めます。
（2）受座軸の中心位置とドア厚の中心位置を合わせます。
（3）前後調整ねじをしっかりと締めます。

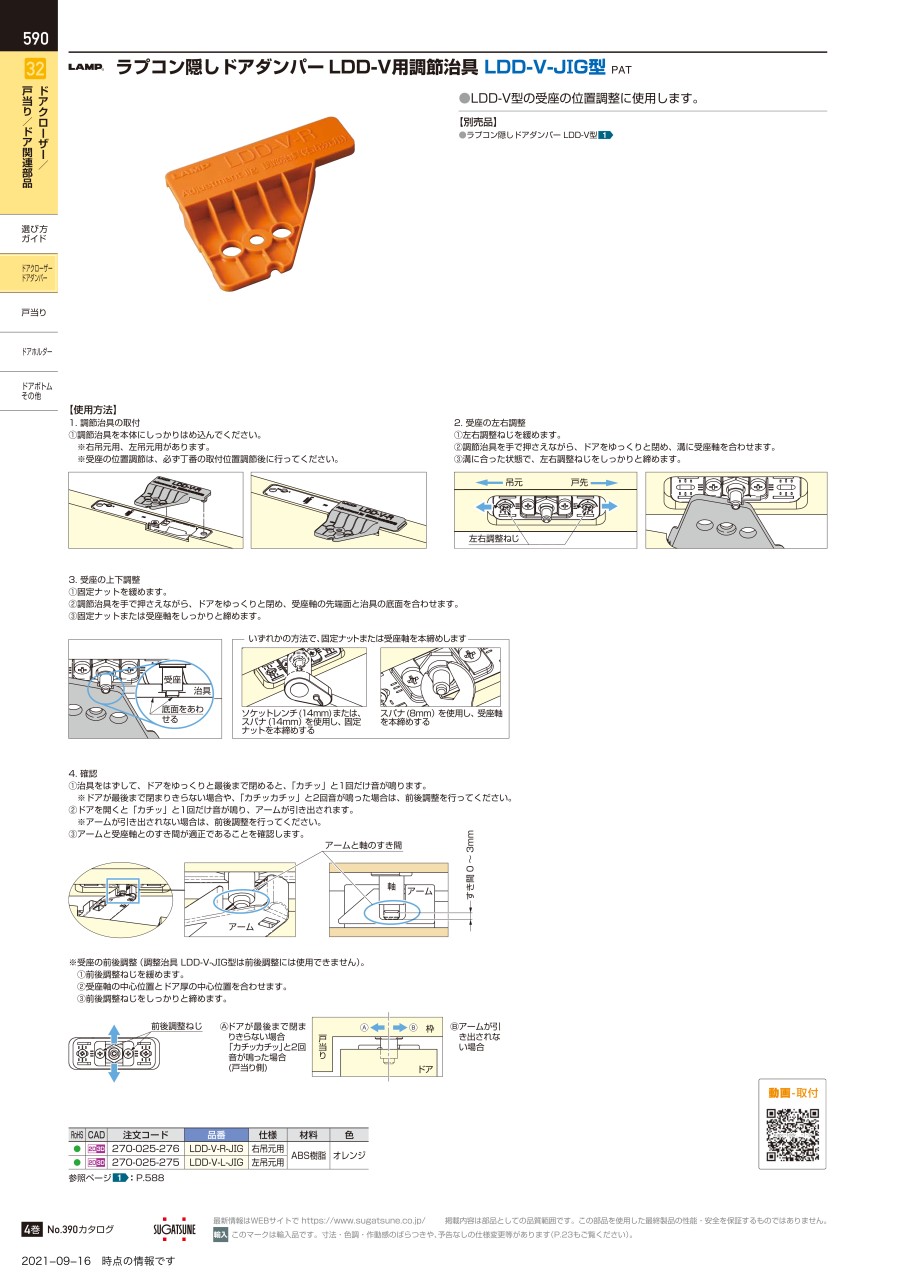

カタログ
