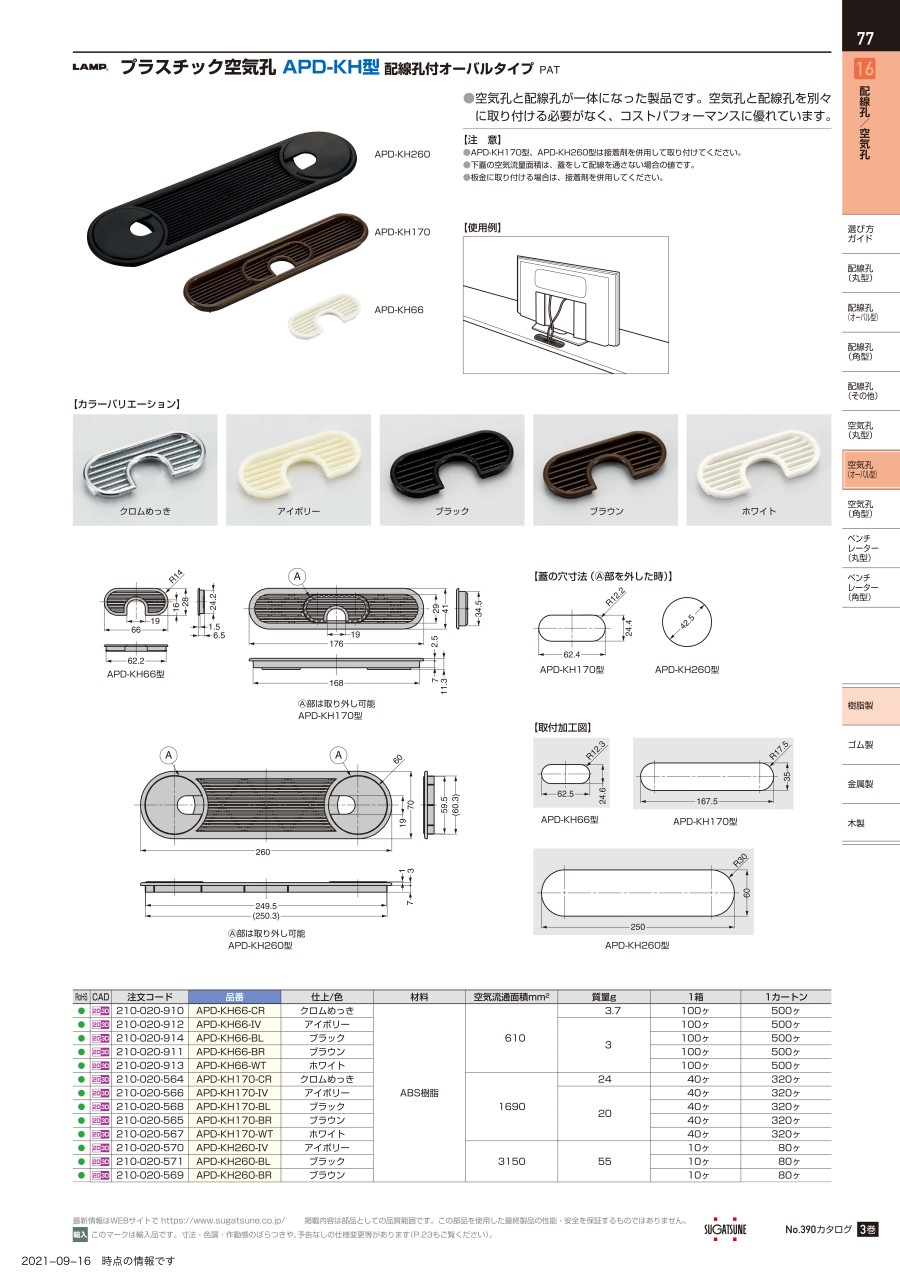

プラスチック空気孔 APD-KH型 配線孔付オーバルタイプ

プラスチック空気孔 APD-KH型 配線孔付オーバルタイプの仕様

外観と使用例

APD-KH260の外観

APD-KH170の外観

APD-KH66の外観

APD-KH型の使用イメージ

寸法図

APD-KH260型の寸法図（単位：mm）

A部は取り外し可能

APD-KH170型の寸法図（単位：mm）

A部は取り外し可能

APD-KH66型の寸法図（単位：mm）

取付加工図

APD-KH260型の取付加工図（単位：mm）

APD-KH170型の取付加工図（単位：mm）

APD-KH66型の取付加工図（単位：mm）

製品仕様

注意・禁止事項

• APD-KH170型、APD-KH260型は接着剤を併用して取り付けてください。
• 下蓋の空気流量面積は、蓋をして配線を通さない場合の値です。
• 板金に取り付ける場合は、接着剤を併用してください。
• 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。

• ※ 上記以外の製品情報につきましては、カタログを参照してください。
