ファクトリーサプライ用品技術窓口
ターンバックル（亜鉛ダイキャスト）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
先端にある右ネジと左ネジで長さ・引張り具合の調節ができる締結金具
ユニクロメッキ加工
使用例

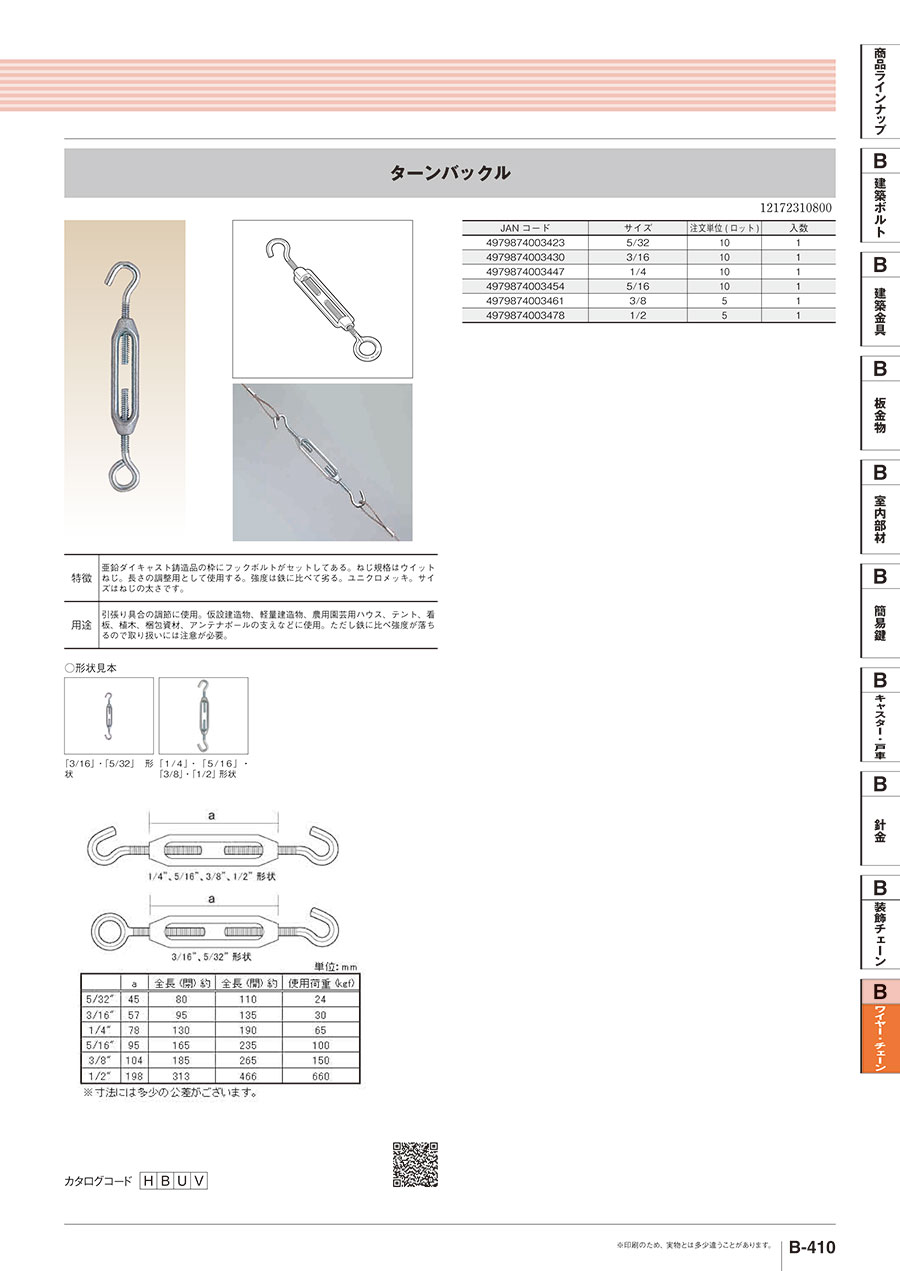

ターンバックルの外形図と寸法
｢1/4｣･ ｢5/16｣ ･｢3/8｣･｢1/2｣ の形状
｢3/16｣ ･｢5/32｣の形状
｢1/4｣･ ｢5/16｣ ･｢3/8｣･｢1/2｣ の寸法図
｢3/16｣ ･｢5/32｣の寸法図
単位:mm
| a | 全長(閉)約 | 全長(開)約 | 使用荷重(kgf) | |
|---|---|---|---|---|
| 5/32" | 45 | 80 | 110 | 24 |
| 3/16" | 57 | 95 | 135 | 30 |
| 1/4" | 78 | 130 | 190 | 65 |
| 5/16" | 95 | 165 | 235 | 100 |
| 3/8" | 104 | 185 | 265 | 150 |
| 1/2" | 198 | 313 | 466 | 660 |
- ※ 寸法には多少の公差がございます。
開発秘話
ワイヤーを張るために考えられた商品です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
468円 ( 515円 ) | 4日目 |
494円 ( 543円 ) | 4日目 |
763円 ( 839円 ) | 4日目 |
詳細情報
基本情報
右ネジと左ネジが先端についており、本体一回転で一度に締め付ける締結金具。
【特長】
・ダイキャスト製、ユニクロメッキ。
・4979874003423、4979874003430は片側がリング形状。
・亜鉛ダイキャスト鋳造品の枠にフックボルトがセットしてある。
・ねじ規格はウイットねじ。
・強度は鉄に比べて劣る。
・長さの調整用として使用する。
・サイズはねじの太さ。
【用途】
・引張り具合の調節に使用。
・仮設建造物、軽量建造物、農用園芸用ハウス、テント、看板、植木、梱包資材、アンテナポールの支えなどに使用。
