AUTONICS（オートニクス）

ロータリエンコーダ E80Hシリーズ

ロータリエンコーダ E80Hシリーズ
  • 外径 (mm)
    80
  • 配線仕様 (m)
    標準型
  • 仕様
    中空軸型
  • 最大応答周波数
    300kHz
  • 耐衝撃
    75G以下
  • 軸型(外径) (mm)
    なし
未確定：候補が2型番あります。
数量：

商品情報

外形図

一般型

ロータリエンコーダ E80Hシリーズ　外形図_01

標準タイプの配線仕様
・φ5,5P（ラインドライバ出力：8P）, 長さ：2,000, シールドケーブル

製品仕様

ロータリエンコーダ E80Hシリーズ　外形図_02



ロータリエンコーダ E80Hシリーズ　外形図_03



配線引出コネクタ型

ロータリエンコーダ E80Hシリーズ　外形図_04

※コネクタ配線は別売品

ロータリエンコーダ E80Hシリーズ　外形図_05

・ブラケット

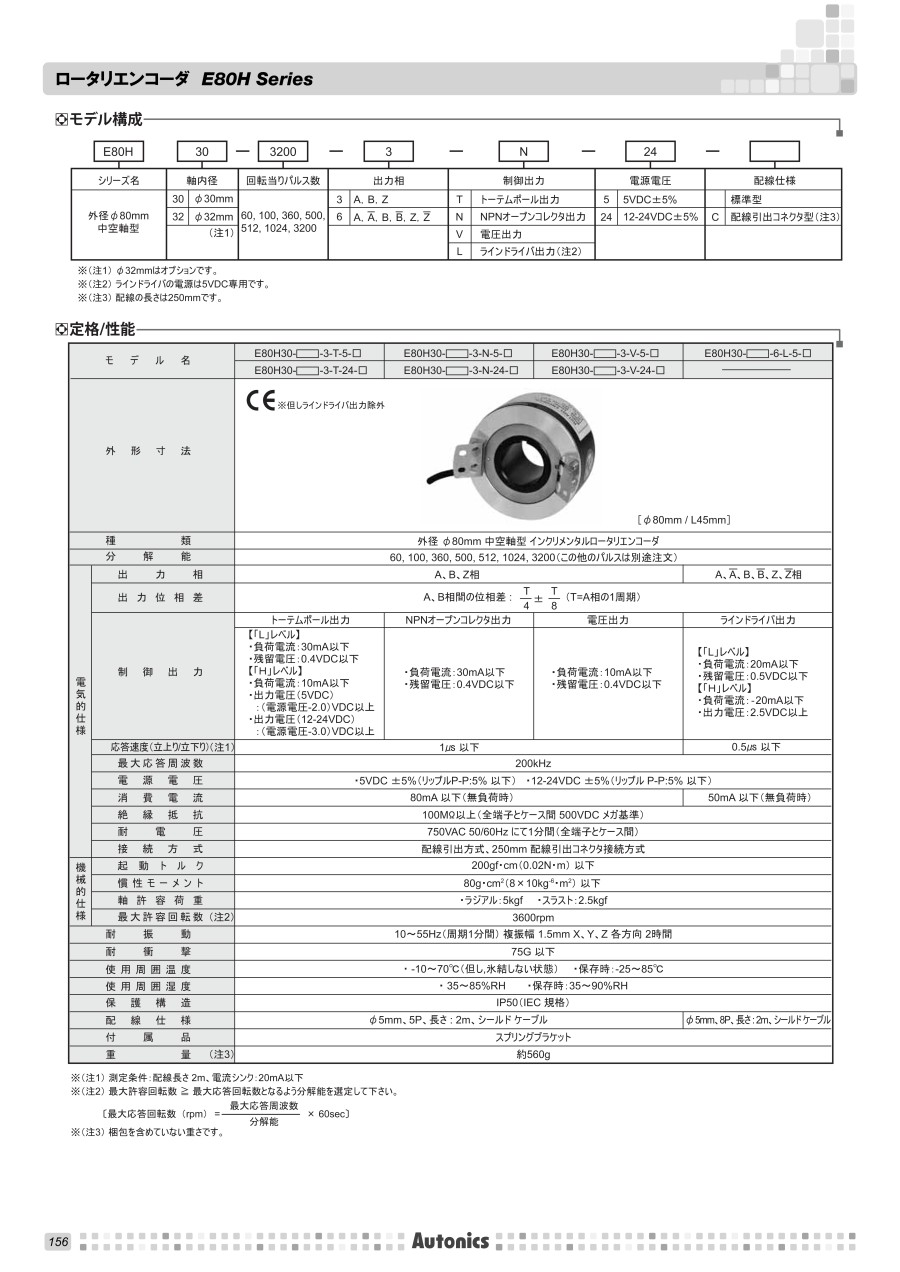

製品仕様

型番E80H30-□-3-T-5-□E80H30-□-3-N-5-□E80H30-□-3-V-5-□E80H30-□-6-L-5-□
E80H30-□-3-T-24-□E80H30-□-3-N-24-□E80H30-□-3-V-24-□-
外形寸法
種類外径φ80mm　中空軸型　インクリメンタルロータリエンコーダ
分解能60, 100, 360, 500, 512, 1024, 3,200（この他のパルスは別途注文）
電
気
的
仕
様		出力相A、B、Z相
出力位相差
制御出力トーテムポール出力NPNオープンコレクタ出力電圧出力ラインドライバ出力
【「L」レベル】
・負荷電流：30mA以下
・残留電圧：0.4VDC以下
【「H」レベル】
・負荷電流：10mA以下
・出力電圧（5VDC）：
（電源電圧-2.0）VDC以上
・出力電圧（12-24VDC）：
（電源電圧-3.0）VDC以上		・負荷電流：30mA以下
・残留電圧：0.4VDC以下		・負荷電流：10mA以下
・残留電圧：0.4VDC以下		【「L」レベル】
・負荷電流：20mA以下
・残留電圧：0.5VDC以下
【「H」レベル】
・負荷電流：-20mA以下
・出力電圧：2.5VDC以上
応答速度
（立上り/立下り）
（注1）		1μs以下0.5μs以下
最大応答周波数200ｋHz
電源電圧・5VDC±5%（リップルP-P：5%以下）　　・12-24VDC±5%（リップルP-P：5%以下）
消費電流80mA以下（無負荷時）50ｍA以下（無負荷時）
絶縁抵抗100MΩ以上（全端子とケーズ間　500VDC　メガ基準）
耐電圧750VAC?50/60Hzにて1分間（全端子とケーズ間）
接続方式配線引出方式、250mm配線引出コネクタ接続方式
機械的仕様起動トルク200gf・cm（0.02N・m）以下　
慣性モーメント80g・cm2（8×10kg-6・m2）以下
軸許容荷重・ラジアル：5kgf　　・スラスト：2.5kgf
最大許容回転数（注2）3,600rpm
耐振動10～55Hz（周期1分間）複振幅1.5mm　X,Y,Z各方向2時間
耐衝撃75G以下
使用周囲温度・-10～70℃（但し、氷結しない状態）　　・保存時：-25～85℃
使用周囲湿度・35～85%RH　　・保存時：35～90%RH
保護構造IP50（IEC規格）
配線仕様φ5mm、5P、長さ：2m、シールドケーブルφ5mm、8P、長さ：2m、
シールドケーブル
付属品スプリングブラケット
重量（注3）約560ｇ

（注１）測定条件：配線長さ2m、電流シンク：20mA以下
（注２）最大許容回転数≧最大応答回転数となるよう分解能を選定してください。

（注３）梱包を含めていない重さ。

使用例

ロータリエンコーダ E80Hシリーズ　使用例



選定サポート情報

注文例

ロータリエンコーダ E80Hシリーズ　注文例

（注1）φ32mmはオプション。
（注2）ラインドライバの電源は5VDC専用。
（注3）配線の長さは250mm。

型番リスト

表示件数
  • 1
    • 型番
    E80H30-1024-3-T-24
    E80H30-1024-6-L-5

    種類

    分解能

    出力相

    制御出力

    電源電圧

    (VDC)

    中空軸型(内径)

    (mm)

    		最小発注数量
    インクリメンタル形
    1024
    A,B,Z相
    トーテムポール出力
    12-24VDC ±5%
    30
    1個
    インクリメンタル形
    1024
    A,A(反転),B,B(反転),Z+,Z(反転)相
    ラインドライバ出力
    5VDC ±5%
    30
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    36,029円
    ( 39,632円 )
    15日目
    36,029円
    ( 39,632円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    外径φ80mmの中空軸型インクリメンタルロータリエンコーダ。
    【特長】
    ・外径φ80mm、軸内径φ30mm、φ32mm（オプション）。
    ・モータまたは機械の回転軸に直接取付け可能で、カップリングが不要。
    ・電源電圧：5VDC、12-24VDC±5%。
    ・多様な出力方式。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
