AUTONICS（オートニクス）

ロータリエンコーダ E60Hシリーズ

カタログ |

通常単価(税別): 26,201円～35,899円

税込単価: 28,821円～39,489円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

通常出荷日：在庫品1日目

外径φ60mmの中空軸型インクリメンタルロータリエンコーダ。【特長】・外径φ6...

種類
インクリメンタル形
外径 (mm)
60
仕様
中空軸型
最大応答周波数
300kHz
絶縁インピーダンス
100MΩ以上(全端子とケース間 500VDCメガ基準）
耐電圧
750VAC 50/60Hzにて1分間（全端子とケース間）
接続方式
配線引出方式
軸荷重
ラジアル：5kgf/スラスト：2.5kgf
最大許容回転速度
6000rpm
耐振動
10～55Hz（周期1分間）複振幅1.5mm、X,Y,Z各方向2時間
耐衝撃
100G以下
環境温度
-10～70℃(氷結しない状態)　保存時：-25～85℃
環境湿度
35～85%RH　保存時：35～90%RH
保護等級
IP50(IEC規格)
付属品
ブラケット
軸内径 (mm)
φ20

ご注意

対象型式と仕様変更詳細は下記リンク（『ATN1_E60H』）をご参照ください。
『ATN1_E60H』
ミスミでは特注品のお取り扱いはございません。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

一般型

単位：mm

標準タイプの配線仕様
・φ5,5P（ラインドライバ出力：8P）, 長さ：2000, シールドケーブル

配線引出コネクタ型

※コネクタ配線は別売品

・ブラケット

製品仕様

型番		E60H20-□-3-T-5-□	E60H20-□-3-N-5-□	E60H20-□-3-V-5-□	E60H20-□-6-L-5-□
型番		E60H20-□-3-T-24-□	E60H20-□-3-N-24-□	E60H20-□-3-V-24-□	-
外形寸法
種類		外径φ60mm　中空軸型　インクリメンタルロータリエンコーダ
分解能		5000, 8192
電気的仕様	出力相	A、B、Z相
	出力位相差
	制御出力	トーテムポール出力	NPNオープンコレクタ出力	電圧出力	ラインドライバ出力
	制御出力	【「L」レベル】・負荷電流：30mA以下・残留電圧：0.4VDC以下【「H」レベル】・負荷電流：10mA以下・出力電圧（5VDC）：（電源電圧-2.0）VDC以上・出力電圧（12-24VDC）：（電源電圧-3.0）VDC以上	・負荷電流：30mA以下・残留電圧：0.4VDC以下	・負荷電流：10mA以下・残留電圧：0.4VDC以下	【「L」レベル】・負荷電流：20mA以下・残留電圧：0.5VDC以下【「H」レベル】・負荷電流：-20mA以下・出力電圧：2.5VDC以上
	応答速度（立上り/立下り）（注1）	1μs以下			0.5μs以下
	最大応答周波数	300kHz
	電源電圧	・5VDC±5%（リップルP-P：5%以下）・12-24VDC±5%（リップルP-P：5%以下）
	消費電流	80mA以下（無負荷時）			50mA以下（無負荷時）
	絶縁抵抗	100MΩ以上（全端子とケーズ間 500VDC メガ基準）
	耐電圧	750VAC?50/60Hzにて1分間（全端子とケーズ間）
	接続方式	配線引出方式、250mm配線引出コネクタ接続方式
機械的仕様	起動トルク	150gf・cm（0.015N・m）以下
	慣性モーメント	110g・cm²（11×10kg^-6・m²）以下
	軸許容荷重	・ラジアル：5kgf ・スラスト：2.5kgf
	最大許容回転数（注2）	6000rpm
耐振動		10～55Hz（周期1分間）複振幅1.5mm　X,Y,Z各方向2時間
耐衝撃		100G以下
使用周囲温度		・-10～70℃（但し、氷結しない状態）　　・保存時：-25～85℃
使用周囲湿度		・35～85%RH　　・保存時：35～90%RH
保護構造		IP50（IEC規格）
配線仕様		φ5mm、5P、長さ：2m、シールドケーブル			φ5mm、8P、長さ：2m、シールドケーブル
付属品		ブラケット
重量（注3）		約300ｇ

注1　測定条件：配線長さ2m、電流ランク：20mA以下
注2　最大許容回転数≧最大応答回転数となるよう分解能を選定してください
ロータリエンコーダ E60Hシリーズ　関連画像
注3　梱包を含めていない重さです

使用例

選定サポート情報

注文例

※標準品：E60H20-分解能-3-N-24
※（注1）ラインドライバの電源は5VDC専用。
※（注2）配線の長さは250mm。

型番リスト

表示件数

型番

分解能

出力相

制御出力

電源電圧

(VDC)

配線仕様

(m)

応答時間

消費電流

配線

最小発注数量

5000	A,B,Z相	NPNオープンコレクタ出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	φ5mm，5P，長さ：2m，シールドケーブル	1個
5000	A,B,Z相	トーテムポール出力	5VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	φ5mm，5P，長さ：2m，シールドケーブル	1個
5000	A,B,Z相	電圧出力	5VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	φ5mm，5P，長さ：2m，シールドケーブル	1個
5000	A,B,Z相	電圧出力	12-24VDC ±5%	配線引出コネクタ型	1µs以下	80mA以下（無負荷時）	φ5mm，5P，長さ：2m，シールドケーブル	1個
5000	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	φ5mm，8P，長さ：2m，シールドケーブル	1個
8192	A,B,Z相	NPNオープンコレクタ出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	φ5mm，5P，長さ：2m，シールドケーブル	1個
8192	A,B,Z相	トーテムポール出力	5VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	φ5mm，5P，長さ：2m，シールドケーブル	1個
8192	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	φ5mm，8P，長さ：2m，シールドケーブル	1個

通常単価(税別) (税込単価)	通常出荷日

26,201円 ( 28,821円 )	15日目
32,309円 ( 35,540円 )	3日目
26,201円 ( 28,821円 )	在庫品1日目当日出荷可能
27,342円 ( 30,076円 )	15日目
35,899円 ( 39,489円 )	在庫品1日目当日出荷可能
27,271円 ( 29,998円 )	15日目
27,271円 ( 29,998円 )	3日目
27,271円 ( 29,998円 )	14日目

詳細情報

基本情報

基本情報

外径φ60mmの中空軸型インクリメンタルロータリエンコーダ。
【特長】
・外径φ60mm、軸内径φ20mm。
・狭いスペースに設置可。
・角度、位置、回転数、速度、加速度、距離測定に適合。
・電源電圧：5VDC、12-24VDC±5%。
・多様な出力方式。

ご注意

対象型式と仕様変更詳細は下記リンク（『ATN1_E60H』）をご参照ください。
『ATN1_E60H』
ミスミでは特注品のお取り扱いはございません。

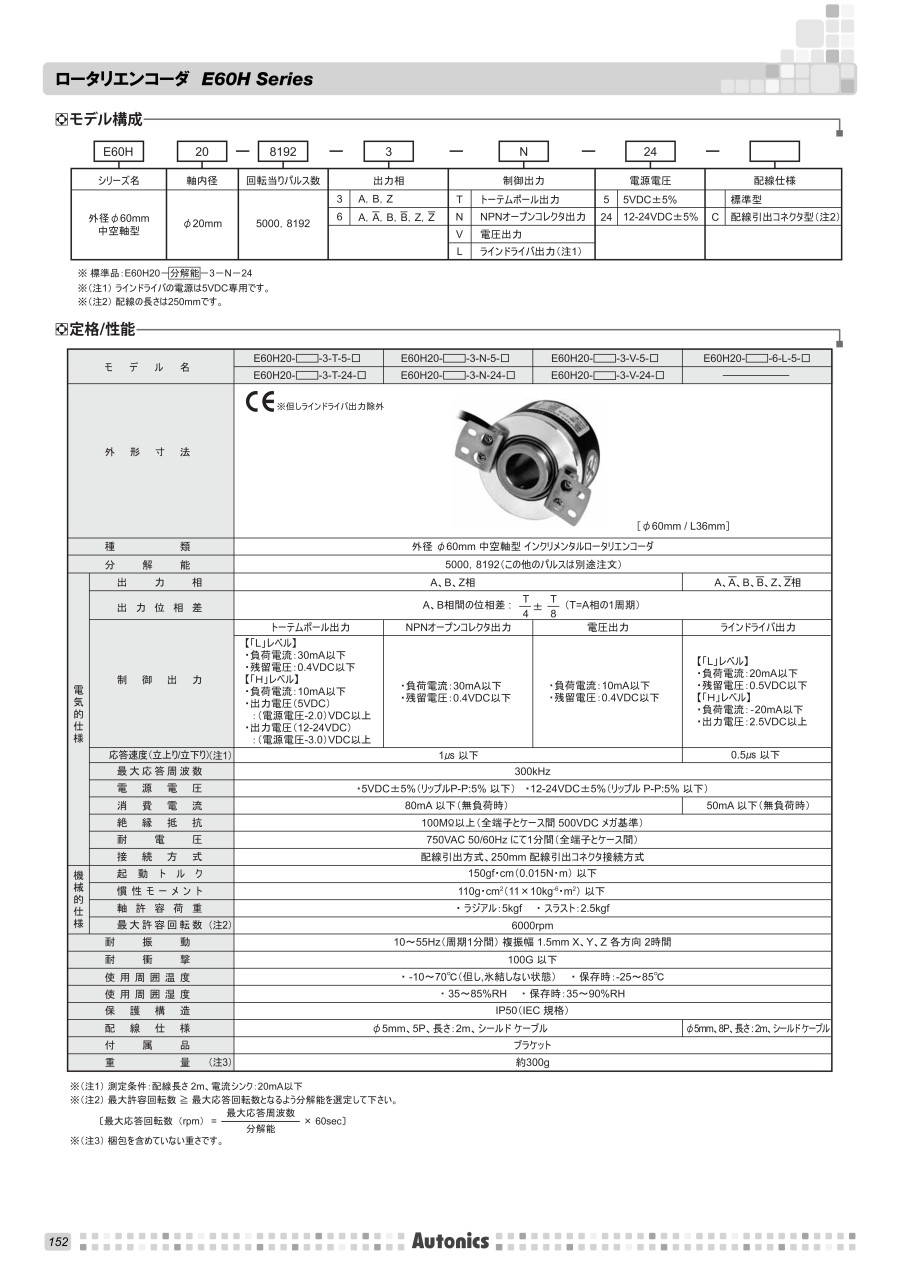

カタログ

カタログ (見開き版)

商品担当おすすめ

AUTONICS（オートニクス）
ロータリエンコーダ E40シリーズ
AUTONICS（オートニクス）
ロータリエンコーダ EPM50シリーズ
AUTONICS（オートニクス）
ロータリエンコーダ E50Sシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
