対象型式と仕様変更詳細は下記リンク（『ATN1_E50S』）をご参照ください。
『ATN1_E50S』

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

一般型

標準タイプの配線仕様
・φ5,5P（ラインドライバ出力：8P）, 長さ：2000, シールドケーブル

配線引出コネクタ型

後面引出コネクタ型

側面引出コネクタ型

・ブラケット

・カプリング

製品仕様

型番		E50S8-□-□-T-5-□	E50S8-□-□-N-5-□	E50S8-□-□-V-5-□	E50S8-□-□-L-5-□
型番		E50S8-□-□-T-24-□	E50S8-□-□-N-24-□	E50S8-□-□-V-24-□	-
外形寸法
種類		外径φ50mm　軸型　インクリメンタルロータリエンコーダ
分解能（注1）		1,2,5,10,12,15,20,23,25,30,35,40,45,50,60,75,100,120,125,150,192,200,240,250,256,300,360,400, 500,512,600,800,1000,1024,1200,1500,1800,2000,2048,2500,3000,3600,5000, 6000, 8000 （この他のパルスは別途注文）
電気的仕様	出力相	A、B、Z相
	出力位相差
	制御出力	トーテムポール出力	NPNオープンコレクタ出力	電圧出力	ラインドライバ出力
	制御出力	【「L」レベル】・負荷電流：30mA以下・残留電圧：0.4VDC以下【「H」レベル】・負荷電流：10mA以下・出力電圧（5VDC）：（電源電圧-2.0）VDC以上・出力電圧（12-24VDC）：（電源電圧-3.0）VDC以上	・負荷電流：30mA以下・残留電圧：0.4VDC以下	・負荷電流：10mA以下・残留電圧：0.4VDC以下	【「L」レベル】・負荷電流：20mA以下・残留電圧：0.5VDC以下【「H」レベル】・負荷電流：-20mA以下・出力電圧：2.5VDC以上
	応答速度（立上り/立下り）（注2）	1μs以下			0.5μs以下
	最大応答周波数	300ｋHz
	電源電圧	・5VDC±5%（リップルP-P：5%以下）　　・12-24VDC±5%（リップルP-P：5%以下）
	消費電流	80mA以下（無負荷時）			50ｍA以下（無負荷時）
	絶縁抵抗	100MΩ以上（全端子とケーズ間　500VDC　メガ基準）
	耐電圧	750VAC50/60Hzにて1分間（全端子とケーズ間）
	接続方式	配線引出方式、250mm配線引出コネクタ接続方式、コネクター体型方式（後面、側面）
機械的仕様	起動トルク（注3）	70gf・cm（0.007N・m）以下
	慣性モーメント	80g・cm²（8×10kg^-6・m²）以下
	軸許容荷重	・ラジアル：10kgf　　・スラスト：2,5kgf
	最大許容回転数（注4）	5,000rpm
耐振動		10～55Hz（周期1分間）複振幅1.5mmX,Y,Z各方向2時間
耐衝撃		75G以下
使用周囲温度		・-10～70℃（但し、氷結しない状態）　　・保存時：-25～85℃
使用周囲湿度		・35～85%RH　　・保存時：35～90%RH
保護構造（注5）		・IP50（IEC規格）　・コネクター体型：IP65（IEC規格）
配線仕様		φ5mm、5P、長さ：2m、シールドケーブル			φ5mm、8P、長さ：2m、シールドケーブル
付属品		φ8mmカプリング、ブラケット
重量（注6）		・約275ｇ　・コネクター体型：約180g

（注1）'*'印のパルスはA、B相（ラインドライバ出力は）のみ出力されます。コネクタ一体型の場合1,000P/R以下の製品しか生産できません。
（注2）測定条件：配線長さ2m、電流シンク：20mA以下
（注3）定格より小さいトルクはオプション制作可能。
（注4）最大許容回転数≧最大応答回転数となるよう分解能を選定してください。
分解能計算式
（注5）オプションでIP64構造が可能。
（注6）梱包を含めていない重さ。

使用例

選定サポート情報

注文例

標準品：E50S8-分解能-3N-24
（注1）ラインドライバの電源は5VDC専用。
（注2）配線の長さは250mm。

型番リスト

表示件数

型番

種類

分解能

出力相

制御出力

電源電圧

(VDC)

配線仕様

(m)

応答時間

消費電流

接続方式

軸荷重

配線

最小発注数量

インクリメンタル形	10	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	1000	A,B,Z相	NPNオープンコレクタ出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	1000	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	1000	A,B,Z相	トーテムポール出力	12-24VDC ±5%	配線引出コネクタ型	1µs以下	80mA以下（無負荷時）	250mm配線引出コネクタ接続方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	1000	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個
インクリメンタル形	100	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	1024	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	1024	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個
インクリメンタル形	2000	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	2500	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	2500	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個
インクリメンタル形	250	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	3000	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	300	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	3600	A,B,Z相	NPNオープンコレクタ出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	3600	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個
インクリメンタル形	5000	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	5000	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個
インクリメンタル形	500	A,B,Z相	トーテムポール出力	5VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	600	A,B,Z相	NPNオープンコレクタ出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	600	A,B,Z相	トーテムポール出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	600	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個
インクリメンタル形	8000	A,B,Z相	NPNオープンコレクタ出力	12-24VDC ±5%	標準型	1µs以下	80mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，5P，長さ：2m，シールドケーブル	1個
インクリメンタル形	8000	A,A(反転),B,B(反転),Z+,Z(反転)相	ラインドライバ出力	5VDC ±5%	標準型	0.5µs以下	50mA以下（無負荷時）	配線引出方式	ラジアル：10kgf/スラスト：2.5kgf	φ5mm，8P，長さ：2m，シールドケーブル	1個

通常単価(税別) (税込単価)	通常出荷日

10,628円 ( 11,691円 )	15日目
12,080円 ( 13,288円 )	15日目
16,899円 ( 18,589円 )	在庫品1日目当日出荷可能
14,372円 ( 15,809円 )	3日目
19,899円 ( 21,889円 )	15日目
13,899円 ( 15,289円 )	3日目
12,942円 ( 14,236円 )	15日目
15,028円 ( 16,531円 )	15日目
12,942円 ( 14,236円 )	3日目
12,942円 ( 14,236円 )	15日目
15,028円 ( 16,531円 )	15日目
10,628円 ( 11,691円 )	15日目
12,942円 ( 14,236円 )	15日目
11,514円 ( 12,665円 )	3日目
17,899円 ( 19,689円 )	在庫品1日目当日出荷可能
19,899円 ( 21,889円 )	3日目
17,585円 ( 19,344円 )	15日目
19,800円 ( 21,780円 )	在庫品1日目当日出荷可能
14,799円 ( 16,279円 )	在庫品1日目当日出荷可能
13,000円 ( 14,300円 )	15日目
10,628円 ( 11,691円 )	15日目
12,944円 ( 14,238円 )	15日目
19,601円 ( 21,561円 )	在庫品1日目当日出荷可能
21,827円 ( 24,010円 )	15日目

詳細情報

基本情報

基本情報

外径Φ50mm 軸型のインクリメンタルロータリエンコーダE50Sシリーズのラインドライバ出力タイプに、電源電圧 12-24VDCを追加することで、選択の幅が広くなりました。
E50Sシリーズは、各種の工作機械、成形機械など、一般産業用の機械に多く使われ、使用者への効率と利便性を提供致します。
【特長】
・ラインドライバ出力12-24VDC 電源電圧をラインナップ。
・角度、位置、回転数、速度、加速度、距離測定に適合。
・電源電圧：5VDC, 12-24VDC ±5%

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
対象型式と仕様変更詳細は下記リンク（『ATN1_E50S』）をご参照ください。
『ATN1_E50S』

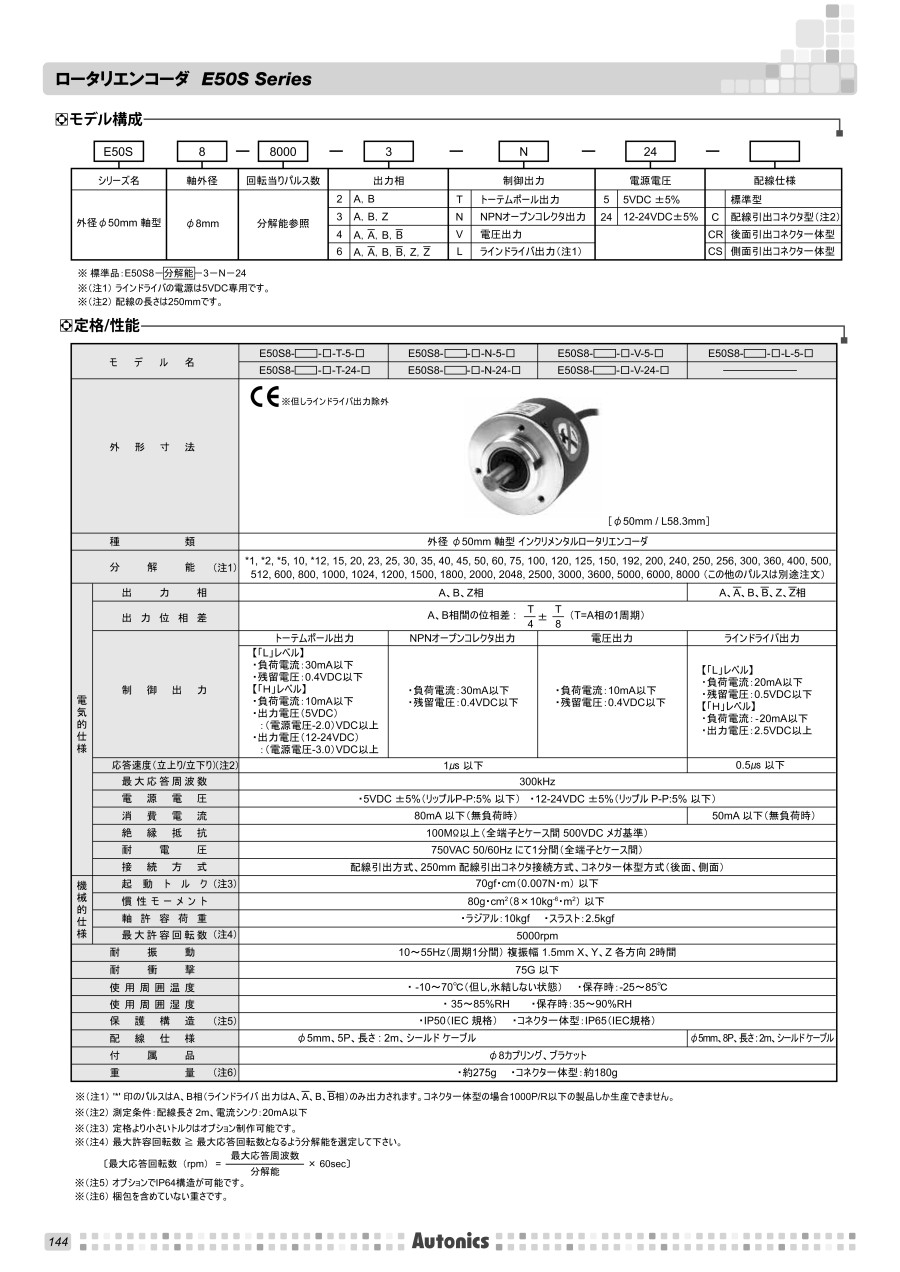

カタログ

カタログ (見開き版)

商品担当おすすめ

AUTONICS（オートニクス）
ロータリエンコーダ E40シリーズ
AUTONICS（オートニクス）
ロータリエンコーダ E60Hシリーズ
AUTONICS（オートニクス）
ロータリエンコーダ EPM50シリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロータリエンコーダ E50Sシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機械の回転(タイミング計測)の検出

満足度：5.02021/06/26

国内のメーカー品と取付も互換性が有り、ブラケットもカップリングも付属しているので、お得感が有ります。
