ロータリエンコーダ EPM50シリーズ

外形図

ブラケット

カプリング

※カプリングの取付時、回転軸間の結合誤差（偏心、偏角）が大きくなるとカプリング及びエンコーダの寿命が縮むことがありますのでご注意ください。
※回転軸に過重を加えないで下さい。

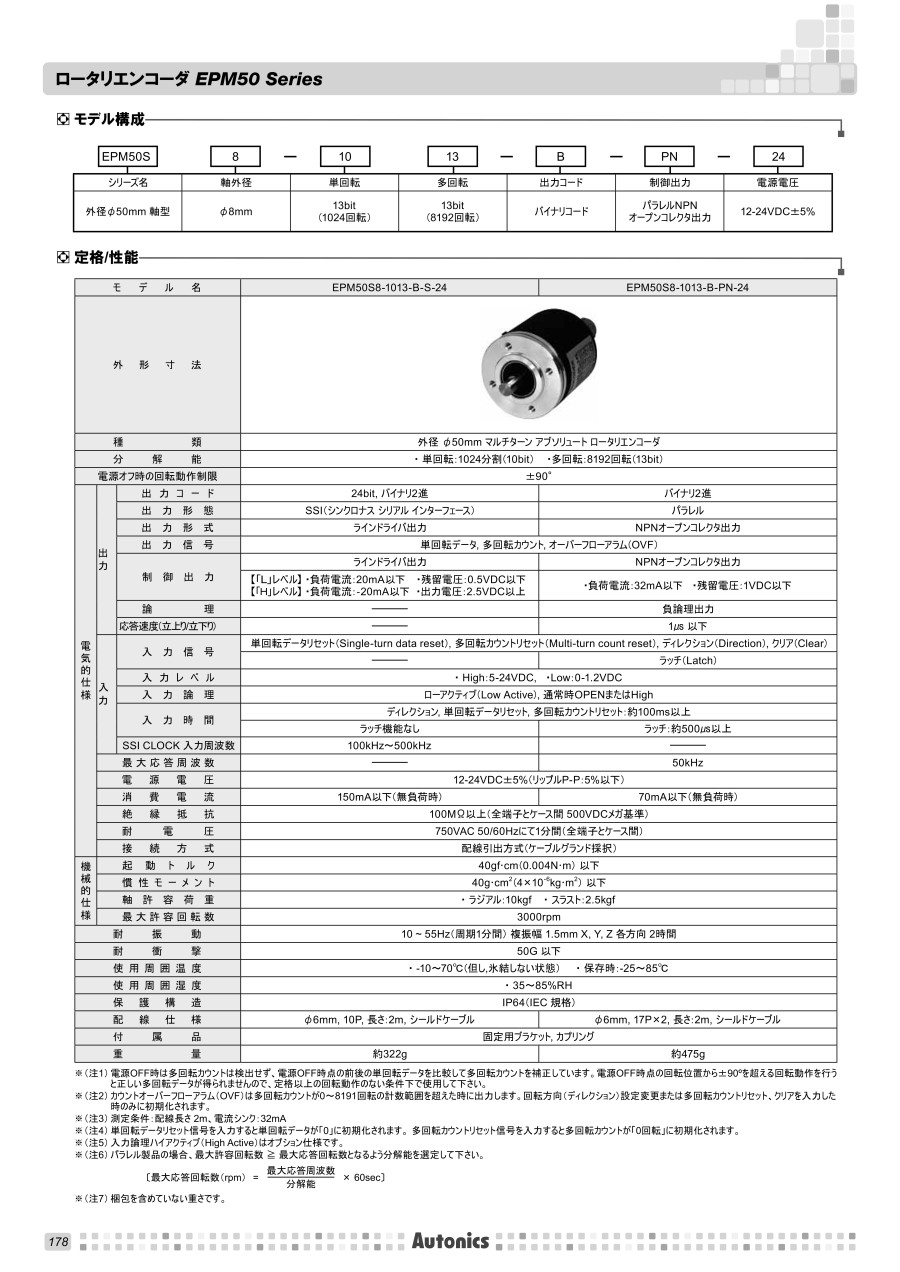

製品仕様

型番			EPM50S8‐1013‐B‐S‐24	EPM50S8‐1013‐B‐PN‐24
外形寸法
種類			外径 φ50mm マルチターン アブソリュート ロータリエンコーダ
分解能			・単回転：1024分割（10bit） ・多回転：8192（13bit）
電源オフ時の回転動作制限			±90°
電気的仕様	出力	出力コード	24bit, バイナリ2進	バイナリ2進
		出力形態	SSI（シンクロナス シリアル インターフェース）	パラレル
		出力形式	ラインドライバ出力	NPNオープンコレクタ出力
		出力信号	単回転データ, 多回転カウント, オーバーフローアラム（OVF）
		制御出力	ラインドライバ出力	NPNオープンコレクタ出力
			【「L」レベル】 ・負荷電流：20mA以下 ・残留電圧：0.5VDC以下 【「H」レベル】 ・負荷電流：‐20mA以下 ・出力電圧：2.5VDC以上	・負荷電流：32mA以下 ・残留電圧：1VDC以下
		論理	‐	負論理出力
		応答速度（立上り／立下り）	‐	1μs以下
	入力	入力信号	単回転データリセット（Single‐turn data reset）, 多回転カウントリセット（Multi‐turn count reset）, ディレクション（Direction）, クリア（Clear）
			‐	ラッチ（Latch）
		入力レベル	・High：5‐24VDC, ・Low：0‐1.2VDC
		入力論理	ローアクティブ（Low Active）, 通常時OPENまたはHigh
		入力時間	ディレクション, 単回転データリセット, 多回転カウントリセット：約100ms以上
			ラッチ機能なし	ラッチ：約500μs以上
		SSI CLOCK入力周波数	100kHz～500kHz	‐
	最大応答周波数		‐	50kHz
	電源電圧		12‐24VDC±5%（リップルP‐P：5%以下）
	消費電流		150mA以下（無負荷時）	70mA以下（無負荷時）
	絶縁抵抗		100MΩ以上（全端子とケース間 500VDCメガ基準）
	耐電圧		750VAC 50／60Hzにて1分間（全端子とケース間）
	接続方式		配線引出方式（ケーブルグランド採択）
機械的仕様	起動トルク		40gf・cm（0.004N・m）以下
	慣性モーメント		40g・cm2（4×10‐6kg・m2）以下
	軸許容荷重		・ラジアル：10kgf ・スラスト：2.5kgf
	最大許容回転数		3000rpm
耐振動			10～55Hz（周期1分間） 複振幅 1.5mm X, Y, G 各方向 2時間
耐衝撃			50G以下
使用周囲温度			・‐10～70℃（但し, 氷結しない状態） ・保存時：‐25～85℃
使用周囲湿度			・35～85%RH
保護構造			IP64（IEC規格）
配線仕様			φ6mm, 10P, 長さ：2m, シールドケーブル	φ6mm, 17P×2, 長さ：2m, シールドケーブル
付属品			固定用ブラケット, カプリング
重量			約322g	約475g

※電源OFF時は多回転カウントは検出せず、電源OFF時点の前後の単回転データを比較して多回転カウントを補正。
　電源OFF時点の回転位置から±90°を超える回転動作を行うと正しい多回転データが得られませんので、定格以上の回転動作のない条件下で使用して下さい。
※カウントオーバーフローアラム（OVF）は多回転カウントが0～8191回転の計数範囲を超えた時に出力。
　回転方向（ディレクション）設定変更または多回転カウントリセット、クリアを入力した時のみに初期化される。
※測定条件：配線長さ2m、電流シンク：32mA
※単回転データリセット信号を入力すると単回転データが「0」に初期化される。多回転カウントリセット信号を入力すると多回転カウントが「0回転」に初期化される。
※入力理論ハイアクティブ（High Active）はオプション仕様。
※パラレル製品の場合、最大許容回転数≧最大応答回転数となるよう分解能を選定して下さい。

※梱包を含めていない重さ。
