AUTONICS（オートニクス）

ロータリエンコーダ ENCシリーズ

ロータリエンコーダ ENCシリーズ
通常単価(税別)
12,257円～12,971円
税込単価
13,483円～14,268円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロータリエンコーダ E30Sシリーズ

AUTONICS（オートニクス）

ロータリエンコーダ E30Sシリーズ
5
通常価格(税別)： 7,000円 (税込価格：7,700円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロータリエンコーダ E40シリーズ

AUTONICS（オートニクス）

ロータリエンコーダ E40シリーズ
4.7
通常価格(税別)： 9,700円 (税込価格：10,670円)

通常出荷日：在庫品1日目

車輪型インクリメンタルロータリエンコーダ。【特長】・車輪型検出構造で、連続移送...

詳細情報を確認する
未確定：候補が8型番あります。
数量：

商品情報

外形図

ロータリエンコーダ ENCシリーズ　外形図

※回転車輪の円周（φ）は、型番によって異なるので、下記の分解能表を参考。
※コネクタ配線は別売。

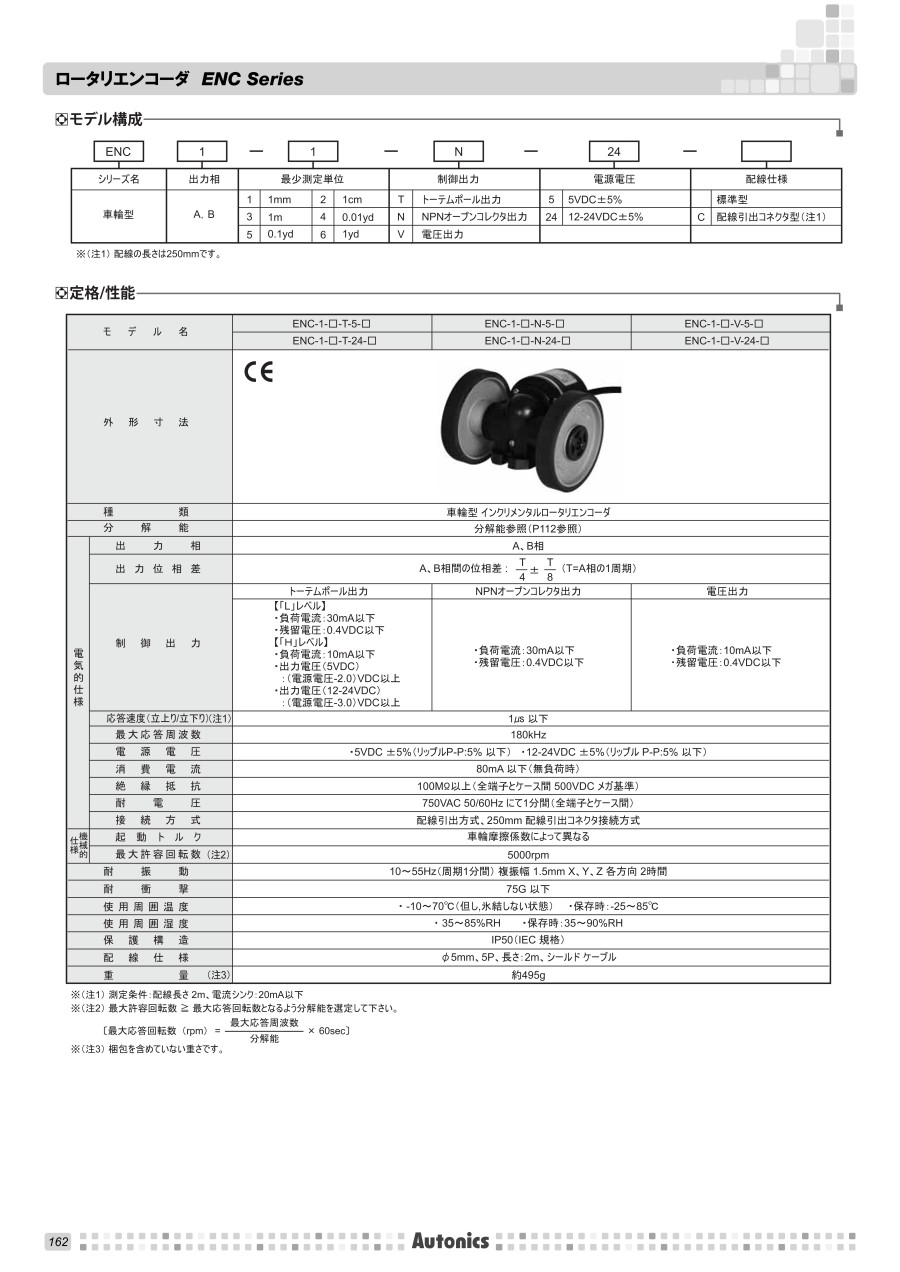

製品仕様

型番ENC-1-□-T-5-□ENC-1-□-N-5-□ENC-1-□-V-5-□
ENC-1-□-T-24-□ENC-1-□-N-24-□ENC-1-□-V-24-□
外形寸法関連画像
種類車軸型　インクリメンタルロータリエンコーダ
分解能分解能参照
電気的仕様出力相A、B相
出力位相差
制御出力トーテムポール出力NPNオープンコレクタ出力電圧出力
【「L」レベル】
・負荷電流：30mA以下
・残留電圧：0.4VDC以下
【「H」レベル】
・負荷電流：10mA以下
・出力電圧（5VDC）：
（電源電圧-2.0）VDC以上
・出力電圧（12-24VDC）：
（電源電圧-3.0）VDC以上		・負荷電流：30mA以下
・残留電圧：0.4VDC以下		・負荷電流：10mA以下
・残留電圧：0.4VDC以下
応答速度
（立上り/立下り）
（注1）		1μs以下
最大応答周波数180kHz
電源電圧・5VDC ±5%（リップルP-P：5%以下） ・12-24VDC±5%（リップルP-P：5%以下）
消費電流80mA以下（無負荷時）
絶縁抵抗100MΩ以上（全端子とケース間 500VDC メガ基準）
耐電圧750VAC?50/60Hzにて1分間（全端子とケース間）
接続方式配線引出方式、250mm配線引出コネクタ接続方式
機械的仕様起動トルク車輪摩擦によって異なる
最大許容回転数（注2）5,000rpm
耐振動10～55Hz（周期1分間）複振幅1.5mm　X、Y、Z各方向 2時間
耐衝撃75G 以下
使用周囲温度・-10～70℃（但し、氷結しない状態）　　・保存時：-25～85℃
使用周囲湿度・35～85%RH ・保存時：35～90%RH
保護構造IP50（IEC規格）
配線仕様φ5mm、5P、長さ：2m、シールドケーブル
重量（注3）約495g

※注1：測定条件：配線長さ2m、電流シンク：20mA以下
※注2：最大許容回転数≧最大応答回転数となるよう分解能を選定してください。

※注3：梱包を含めていない重さ。

商品特長詳細

分解能

NOエンコーダパルス数ギヤ比車輪の円柱最小測定単位
（1パルスあたり移動距離）
1500Pulse1:1250mm1mm/1Pulse
2100Pulse4:1250mm1cm/P
31Pulse4:1250mm1m/1Pulse
4100Pulse4:1228.6mm
（0.25/yd）		0.01yd/1Pulse
510Pulse4:1228.6mm
（0.25/yd）		0.1yd/1Pulse
61Pulse4:1228.6mm
（0.25/yd）		1yd/1Pulse

選定サポート情報

注文例

ロータリエンコーダ ENCシリーズ　選定サポート情報関連画像

※注1：配線の長さは250mm。

型番リスト

表示件数
  • 1
    • 型番
    ENC-1-1-N-5
    ENC-1-1-N-24
    ENC-1-1-T-24
    ENC-1-2-N-24
    ENC-1-2-T-24
    ENC-1-3-T-24
    ENC-1-4-T-24
    ENC-1-5-T-24

    制御出力

    電源電圧

    (VDC)

    最少測定単位

    (mm)

    		最小発注数量
    NPNオープンコレクタ出力
    5VDC ±5%
    1
    1個
    NPNオープンコレクタ出力
    12-24VDC ±5%
    1
    1個
    トーテムポール出力
    12-24VDC ±5%
    1
    1個
    NPNオープンコレクタ出力
    12-24VDC ±5%
    10
    1個
    トーテムポール出力
    12-24VDC ±5%
    10
    1個
    トーテムポール出力
    12-24VDC ±5%
    1000
    1個
    トーテムポール出力
    12-24VDC ±5%
    9
    1個
    トーテムポール出力
    12-24VDC ±5%
    91
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,258円
    ( 13,484円 )
    15日目
    12,257円
    ( 13,483円 )
    在庫品1日目当日出荷可能
    12,257円
    ( 13,483円 )
    3日目
    12,971円
    ( 14,268円 )
    在庫品1日目当日出荷可能
    12,257円
    ( 13,483円 )
    在庫品1日目当日出荷可能
    12,257円
    ( 13,483円 )
    15日目
    12,257円
    ( 13,483円 )
    15日目
    12,257円
    ( 13,483円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    車輪型インクリメンタルロータリエンコーダ。
    【特長】
    ・車輪型検出構造で、連続移送する検出体の長さ速度の測定に適合。
    ・検出距離による出力波形が国際度量衡（メートルまたはインチ）単位の倍数で比例。
    ・電源電圧：5VDC、12-24VDC±5%。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
