AUTONICS（オートニクス）

ロータリエンコーダ E68Sシリーズ

カタログ |

通常単価(税別): 23,114円

税込単価: 25,425円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

AUTONICS（オートニクス）

通常出荷日：在庫品1日目

外径φ68mmの軸型インクリメンタルロータリエンコーダ。【特長】・外径φ68m...

分解能
1024
外径 (mm)
68
出力相
A,A(反転),B,B(反転),Z+,Z(反転)相
制御出力
ラインドライバ出力
電源電圧 (VDC)
5VDC ±5%
仕様
軸型
応答時間
0.5µs以下
最大応答周波数
180kHz
耐衝撃
50G以下
保護等級
IP64(IEC規格)
軸外径 (mm)
15

E68S15-1024-6-L-5

E68S15-1024-6-L-5の仕様・寸法情報

分解能

1024

外径(mm)

出力相

A,A(反転),B,B(反転),Z+,Z(反転)相

制御出力

ラインドライバ出力

電源電圧(VDC)

5VDC ±5%

仕様

軸型

応答時間

0.5µs以下

最大応答周波数

180kHz

耐衝撃

50G以下

保護等級

IP64(IEC規格)

軸外径(mm)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

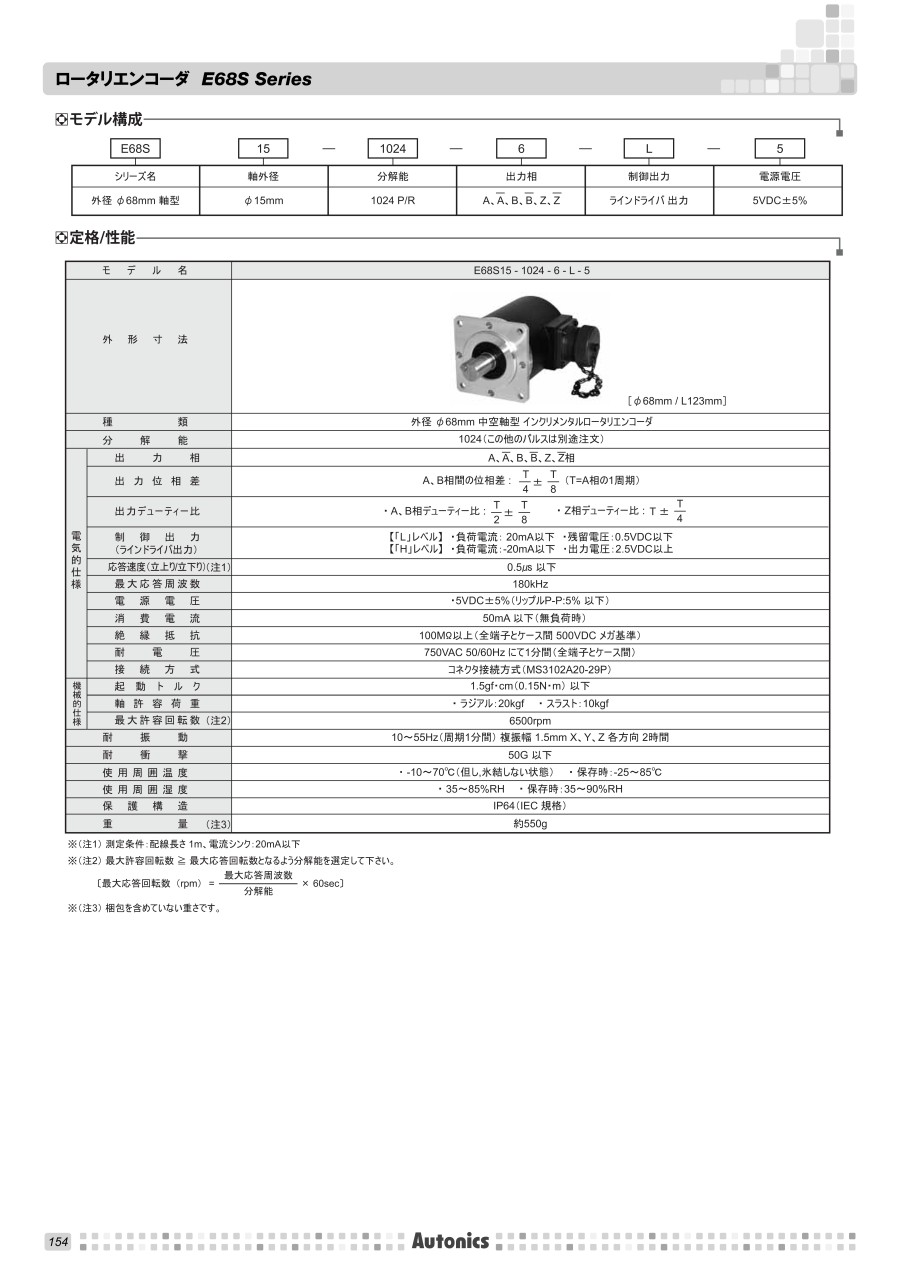

製品仕様

型番		E68S15-1024-6-L-5
外形寸法		φ68mm／L123mm
種類		外径φ68mm中空軸型インクリメンタルロータリエンコーダ
分解能		1024（この他のパルスは別途注文）
電気的仕様	出力相	A、A、B、B、Z、Z相
	出力位相差	A、B相間の位相差：T/4±T/8（T=A相の1周期）
	出カデューティー比	・A、B相デューティー比：T/2±T/8 ・Z相デューティー比：T±T/4
	制御出力（ラインドライバ出力）	【「L」レベル】・負荷電流：20mA以下・残留電圧：0.5VDC以下【「H」レベル】・負荷電流：-20mA以下・出力電圧：2.5VDC以上
	応答速度（立上り／立下り）（注1）	0.5μs以下
	最大応答周波数	180kHz
	電源電圧	・5VDC±5%（リップルP-P：5%以下）
	消費電流	50mA以下（無負荷時）
	絶縁抵抗	100MΩ以上（全端子とケース間500VDCメガ基準）
	耐電圧	750VAC 50/60Hzにて1分間（全端子とケース間）
	接続方式	コネクタ接続方式（MS3102A20-29P）
機械的仕様	起動トルク	1.5gf・cm（0.15N・m）以下
	軸許容荷重	ラジアル：20kgf／スラスト：10kgf
	最大許容回転数（注2）	6,500rpm
耐振動		10～55Hz（周期1分間）複振幅1.5mmX、Y、Z各方向2時間
耐衝撃		50G以下
使用周囲温度		-10～+70℃（但し, 氷結しない状態）／保存時：-25～+85℃
使用周囲湿度		35～85%RH／保存時：35～90%RH
保護構造		IP64（IEC規格）
重量（注3）		約550g

※（注1）測定条件：配線長さ1m、電流シンク：20mA以下
※（注2）最大許容回転数≧最大応答回転数となるよう分解能を選定して下さい。
〔最大応答回転数（rpm）=最大応答周波数/分解能×60sec〕
※（注3）梱包を含めていない重さです。

選定サポート情報

モデル構成

型番リスト

表示件数

型番

E68S15-1024-6-L-5

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

23,114円

( 25,425円 )

8日目

詳細情報

基本情報

基本情報

外径φ68mmの軸型インクリメンタルロータリエンコーダ。
【特長】
・外径φ68mm、軸内径 φ15mm。
・高速応答周波数： 180kHz。
・コネクタ形。
・工作機械の主軸に適合。
・IP64（簡易防水、防油）構造を実現。
・軸強化型（軸の許容荷重10kgf）。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロータリエンコーダ E68Sシリーズの型番E68S15-1024-6-L-5のページです。型番E68S15-1024-6-L-5に関する仕様情報を記載しております。
