ロータリエンコーダ E30Sシリーズ
- 通常単価(税別)
- 7,000円～11,899円
- 税込単価
- 7,700円～13,089円
狭いスペースに設置容易。【特長】・軸の慣性モーメントが少ない。・電源電圧：5V...
詳細情報を確認する- 外径 (mm)
- 30
- 仕様
- 軸型
- 最大応答周波数
- 300kHz
- 耐衝撃
- 50G以下
- 付属品
- Φ4mmカプリング
- 軸外径 (mm)
- 4
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
一般型
カプリング
配線引出コネクタ型
※コネクタ配線は別売品。

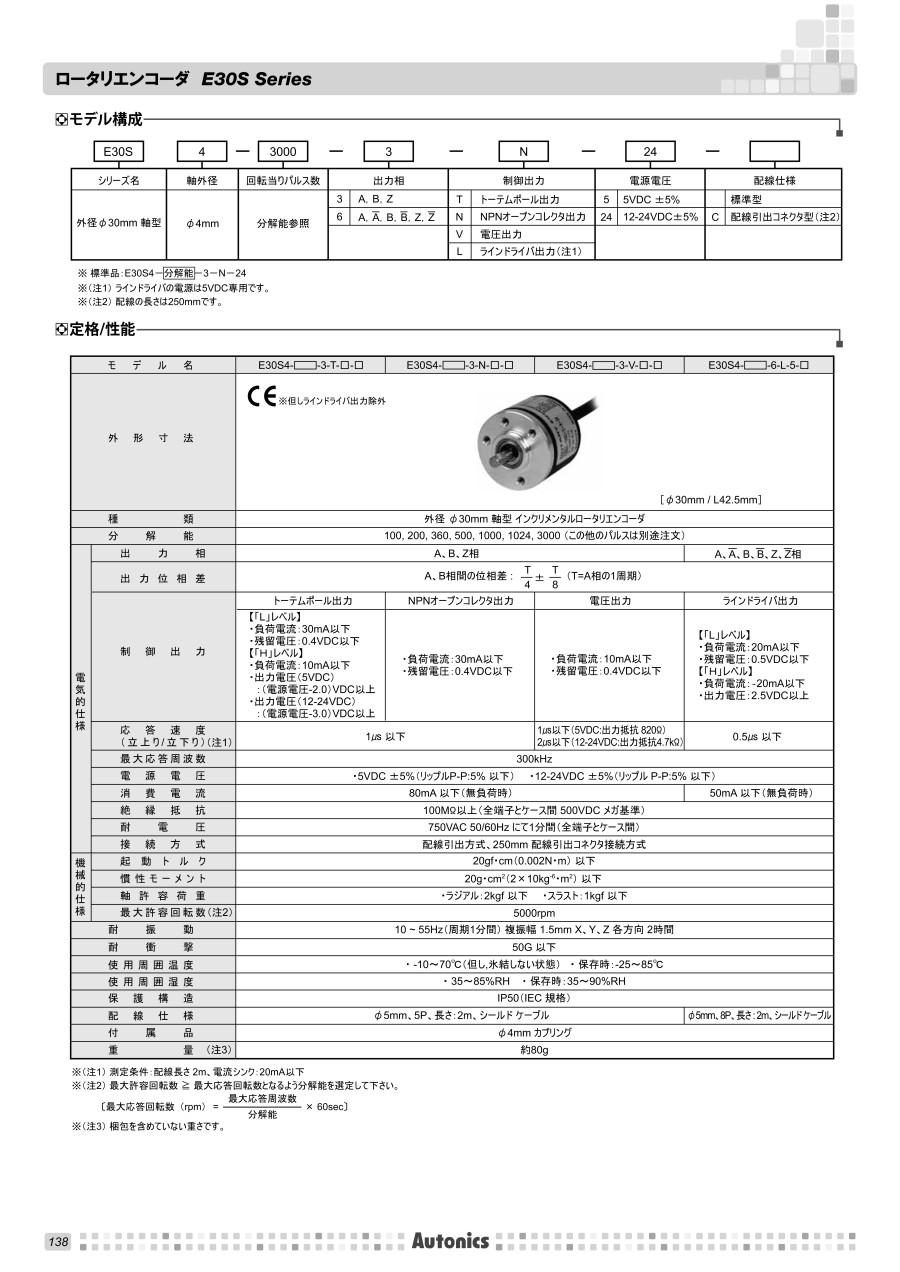

製品仕様
| 型番 | E30S4-□-3-T-□-□ | E30S4-□-3-N-□-□ | E30S4-□-3-V-□-□ | E30S4-□-6-L-5-□ | |
|---|---|---|---|---|---|
| 外形寸法 |  | ||||
| 種類 | 外径φ30mm 軸型 インクリメンタルロータリエンコーダ | ||||
| 分解能 | 100, 200, 360, 500, 1,000, 1,024, 3,000（この他のパルスは別途注文） | ||||
| 電気的仕様 | 出力相 | A、B、Z相 |  | ||
| 出力位相差 |  | ||||
| 制御出力 | トーテムポール出力 | NPNオープンコレクタ出力 | 電圧出力 | ラインドライバ出力 | |
| 【「L」レベル】 ・負荷電流：30mA以下 ・残留電圧：0.4VDC以下 【「H」レベル】 ・負荷電流：10mA以下 ・出力電圧（5VDC）： （電源電圧-2.0）VDC以上 ・出力電圧（12-24VDC）： （電源電圧-3.0）VDC以上 | ・負荷電流：30mA以下 ・残留電圧：0.4VDC以下 | ・負荷電流：10mA以下 ・残留電圧：0.4VDC以下 | 【「L」レベル】 ・負荷電流：20mA以下 ・残留電圧：0.5VDC以下 【「H」レベル】 ・負荷電流：-20mA以下 ・出力電圧：2.5VDC以上 | ||
| 応答速度 （立上り/立下り） （注1） | 1μs以下 | 1μs以下（5VDC：出力抵抗820Ω） 2μs以下（12-24VDC：出力抵抗4.7kΩ） | 0.5μs以下 | ||
| 最大応答周波数 | 300ｋHz | ||||
| 電源電圧 | ・5VDC±5%（リップルP-P：5%以下） ・12-24VDC±5%（リップルP-P：5%以下） | ||||
| 消費電流 | 80mA以下（無負荷時） | 50ｍA以下（無負荷時） | |||
| 絶縁抵抗 | 100MΩ以上（全端子とケース間 500VDC メガ基準） | ||||
| 耐電圧 | 750VAC?50／60Hzにて1分間（全端子とケース間） | ||||
| 接続方式 | 配線引出方式、250mm配線引出コネクタ接続方式 | ||||
| 機械的仕様 | 起動トルク | 20gf・cm（0.002N・m）以下 | |||
| 慣性モーメント | 20g・cm2（2×10kg-6・m2）以下 | ||||
| 軸許容荷重 | ・ラジアル：2kgf以下 ・スラスト：1kgf以下 | ||||
| 最大許容回転数（注2） | 5,000rpm | ||||
| 耐振動 | 10～55Hz（周期1分間）複振幅1.5mm X、Y、Z各方向 2時間 | ||||
| 耐衝撃 | 50G 以下 | ||||
| 使用周囲温度 | ・-10～70℃（但し、氷結しない状態） ・保存時：-25～85℃ | ||||
| 使用周囲湿度 | ・35～85%RH ・保存時：35～90%RH | ||||
| 保護構造 | IP50（IEC規格） | ||||
| 配線仕様 | φ5mm、5P、長さ：2m、シールドケーブル | φ5mm、8P、長さ：2m、 シールドケーブル | |||
| 付属品 | φ4mmカプリング | ||||
| 重量（注3） | 約80ｇ | ||||
（注1）測定条件：配線長さ2m、電流シンク：20mA以下
（注２）最大許容回転数≧最大応答回転数となるよう分解能を選定して下さい。
（注３）梱包を含めていない重さ。
使用例
選定サポート情報
注文例
※標準品：E30S4-分解能-3-N-24
※（注1）ラインドライバの電源は5VDC専用。
※（注2）配線の長さは250mm。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,899円 ( 13,089円 ) | 8日目 |
7,000円 ( 7,700円 ) | 15日目 |
11,426円 ( 12,569円 ) | 15日目 |
11,426円 ( 12,569円 ) | 在庫品1日目当日出荷可能 |
