補助機器 ワンタッチ継手 PCFシリーズ

未確定:候補が19型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格:-円)
  • 出荷日
    -
    (参考出荷日:-円)
数量:

商品情報

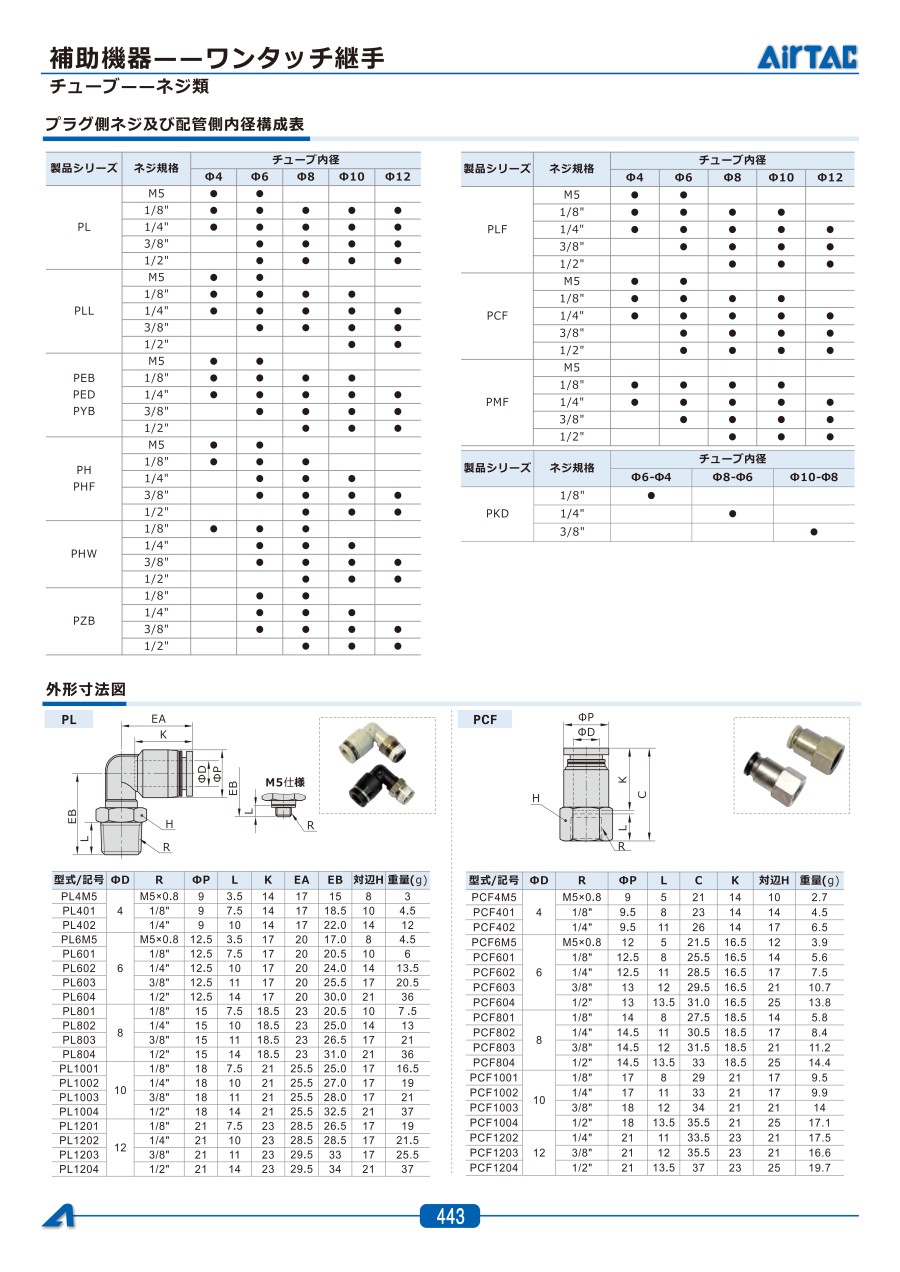

外形図

補助機器 ワンタッチ継手 PCFシリーズ 外形図

製品仕様

使用圧力範囲0~10kgf/cm2(0~1.0MPa)
負荷-750mmHg(10Torr)
保証耐圧力1.5MPa
動作温度範囲-20~70℃
適用ホースナイロンチューブまたはPUチューブ
色グレー

規格表

補助機器 ワンタッチ継手 PCFシリーズ 規格表

型番リスト

表示件数

適用チューブ外径1

(φ)

接続ねじ

最小発注数量
4
M5X0.8
1個
6
M5X0.8
1個
10
1/8"
1個
10
1/4"
1個
10
3/8"
1個
10
1/2"
1個
12
1/4"
1個
12
3/8"
1個
12
1/2"
1個
4
1/8"
1個
4
1/4"
1個
6
1/8"
1個
6
1/4"
1個
6
3/8"
1個
6
1/2"
1個
8
1/8"
1個
8
1/4"
1個
8
3/8"
1個
8
1/2"
1個
通常単価(税別) (税込単価)
通常出荷日
218円
( 240円 )
在庫品1日目当日出荷可能
194円
( 213円 )
在庫品1日目当日出荷可能
256円
( 282円 )
4日目
360円
( 396円 )
在庫品1日目当日出荷可能
442円
( 486円 )
在庫品1日目当日出荷可能
448円
( 493円 )
4日目
572円
( 629円 )
在庫品1日目当日出荷可能
504円
( 554円 )
在庫品1日目当日出荷可能
652円
( 717円 )
在庫品1日目当日出荷可能
224円
( 246円 )
在庫品1日目当日出荷可能
304円
( 334円 )
在庫品1日目当日出荷可能
200円
( 220円 )
在庫品1日目当日出荷可能
270円
( 297円 )
在庫品1日目当日出荷可能
336円
( 370円 )
在庫品1日目当日出荷可能
444円
( 488円 )
4日目
260円
( 286円 )
在庫品1日目当日出荷可能
294円
( 323円 )
在庫品1日目当日出荷可能
394円
( 433円 )
在庫品1日目当日出荷可能
408円
( 449円 )
4日目

詳細情報

基本情報

【特長】
・型式と仕様が多くあるので、様々なの空気圧システムに用いられる。
・流通性能が優れていて、チューブ内径と同じような容量の気体が通過できる。
・配管の装着・離脱が簡単であると共に、チューブと接続する部分は安全で耐久性があり、信頼性が高い。
・ネジ部は接合剤が塗布されており、M5ネジにパッキンを用いているので、漏れを防ぐことができる。
・ニッケルメッキで腐食や汚染を防げるので、いろいろな場所で使える。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
