日本トムソン

スラストニードルベアリング・スラストワッシャ・外輪

カタログ

通常単価(税別): 575円～5,702円

税込単価: 633円～6,272円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・スラストニードルベアリング（NTB）は、鋼板を精密プレス加工し表面硬化した保持器と、直径の相...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

日本トムソン

通常出荷日：在庫品1日目

よく一緒に見られています

日本トムソン

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	軸径 mm	質量（参考） g	基本動定格荷重 C N	基本静定格荷重 C₀ N	許容回転数（¹） min^-1
NTB100135	100	119	80,300	541,000	2,000
NTB1024	10	3.3	7,820	23,900	15,000
NTB1226	12	3.8	8,340	26,900	13,000
NTB1528	15	4.1	8,830	29,900	12,000
NTB1629	16	4.3	9,070	31,400	11,000
NTB1730	17	4.5	9,320	32,900	11,000
NTB1831	18	4.7	9,550	34,400	10,000
NTB2035	20	6.1	11,700	46,500	9,000
NTB2542	25	8.2	14,400	64,700	7,500
NTB3047	30	9.4	15,400	73,300	6,500
NTB3552	35	10.6	16,300	81,900	5,500
NTB40603	40	22	24,200	108,000	5,000
NTB4565	45	24.5	25,900	121,000	4,500
NTB5070	50	26.5	27,600	135,000	4,000
NTB5578	55	33.5	32,400	171,000	4,000
NTB6085	60	38.5	38,200	219,000	3,500
NTB6590	65	41.5	40,100	237,000	3,000
NTB7095	70	61	47,400	244,000	3,000
NTB75100	75	65	48,400	256,000	3,000
NTB80105	80	68.5	49,500	267,000	2,500
NTB85110	85	72	50,300	279,000	2,500
NTB90120	90	92	64,500	394,000	2,500

注（¹）：許容回転数は油潤滑に適用します。グリース潤滑の場合はこの値の25%まで許容できます。

1N≒0.102kgf

規格表

単位：mm

型番	d	D	D_w	C_i	C_e
NTB100135	100	135	4	107	131
NTB1024	10	24	2	14	22
NTB1226	12	26	2	16	24
NTB1528	15	28	2	18	26
NTB1629	16	29	2	19	27
NTB1730	17	30	2	20	28
NTB1831	18	31	2	21	29
NTB2035	20	35	2	23	33
NTB2542	25	42	2	29	40
NTB3047	30	47	2	34	45
NTB3552	35	52	2	39	50
NTB40603	40	60	3	45	57
NTB4565	45	65	3	50	62
NTB5070	50	70	3	55	67
NTB5578	55	78	3	61	75
NTB6085	60	85	3	66	82
NTB6590	65	90	3	71	87
NTB7095	70	95	4	75	91
NTB75100	75	100	4	80	96
NTB80105	80	105	4	85	101
NTB85110	85	110	4	90	106
NTB90120	90	120	4	96	116

型番リスト

表示件数

型番

軌道輪形状

荷重方向

外輪

内径

(mm)

外径

(mm)

幅

(mm)

内外輪材質

軌道輪列数

仕様

転動体材質

外輪タイプ

回転数

(rpm)

基本定格荷重動定格(Ca)

(N)

基本定格荷重静定格(Coa)

(N)

軸受の形式

RoHS?

最小発注数量

-	-	-	70	95	1	-	-	関連部品	-	-	-	-	-	スラストワッシャ	-	1個
-	-	-	85	110	1	-	-	関連部品	-	-	-	-	-	スラストワッシャ	-	1個
-	-	-	90	120	6.5	スチール	-	関連部品	-	フラット	-	-	-	外輪	-	1個
針状ころ	スラスト	外輪なし	100	135	4	-	単列	-	スチール	-	2000	80300	541000	スラストニードルベアリング	10	1個
針状ころ	スラスト	外輪なし	10	24	2	-	単列	-	スチール	-	15000	7820	23900	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	12	26	2	-	単列	-	スチール	-	13000	8340	26900	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	15	28	2	-	単列	-	スチール	-	12000	8830	29900	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	16	29	2	-	単列	-	スチール	-	11000	9070	31400	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	17	30	2	-	単列	-	スチール	-	11000	9320	32900	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	18	31	2	-	単列	-	スチール	-	10000	9550	34400	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	20	35	2	-	単列	-	スチール	-	9000	11700	46500	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	25	42	2	-	単列	-	スチール	-	7500	14400	64700	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	30	47	2	-	単列	-	スチール	-	6500	15400	73300	スラストニードルベアリング	10	1個
針状ころ	スラスト	外輪なし	35	52	2	-	単列	-	スチール	-	5500	16300	81900	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	40	60	3	-	単列	-	スチール	-	5000	24200	108000	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	45	65	3	-	単列	-	スチール	-	4500	25900	121000	スラストニードルベアリング	10	1個
針状ころ	スラスト	外輪なし	50	70	3	-	単列	-	スチール	-	4000	27600	135000	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	55	78	3	-	単列	-	スチール	-	4000	32400	171000	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	60	85	3	-	単列	-	スチール	-	3500	38200	219000	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	65	90	3	-	単列	-	スチール	-	3000	40100	237000	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	70	95	4	-	単列	-	スチール	-	3000	47400	244000	スラストニードルベアリング	10	1個
針状ころ	スラスト	外輪なし	75	100	4	-	単列	-	スチール	-	3000	48400	256000	スラストニードルベアリング	-	1個
針状ころ	スラスト	外輪なし	80	105	4	-	単列	-	スチール	-	2500	49500	267000	スラストニードルベアリング	10	1個
針状ころ	スラスト	外輪なし	85	110	4	-	単列	-	スチール	-	2500	50300	279000	スラストニードルベアリング	10	1個
針状ころ	スラスト	外輪なし	90	120	4	-	単列	-	スチール	-	2500	64500	394000	スラストニードルベアリング	-	1個

通常単価(税別) (税込単価)	通常出荷日

575円 ( 633円 )	4日目
847円 ( 932円 )	4日目
3,340円 ( 3,674円 )	4日目
5,702円 ( 6,272円 )	3日目
673円 ( 740円 )	在庫品1日目当日出荷可能
627円 ( 690円 )	在庫品1日目当日出荷可能
764円 ( 840円 )	在庫品1日目当日出荷可能
670円 ( 737円 )	在庫品1日目当日出荷可能
726円 ( 799円 )	在庫品1日目当日出荷可能
768円 ( 845円 )	6日目
674円 ( 741円 )	在庫品1日目当日出荷可能
892円 ( 981円 )	在庫品1日目当日出荷可能
944円 ( 1,038円 )	在庫品1日目当日出荷可能
1,267円 ( 1,394円 )	在庫品1日目当日出荷可能
1,187円 ( 1,306円 )	在庫品1日目当日出荷可能
1,332円 ( 1,465円 )	6日目
1,412円 ( 1,553円 )	在庫品1日目当日出荷可能
1,347円 ( 1,482円 )	6日目
1,828円 ( 2,011円 )	6日目
2,116円 ( 2,328円 )	在庫品1日目当日出荷可能
2,538円 ( 2,792円 )	在庫品1日目当日出荷可能
3,409円 ( 3,750円 )	3日目
3,680円 ( 4,048円 )	4日目
3,970円 ( 4,367円 )	3日目
4,780円 ( 5,258円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・スラストニードルベアリング（NTB）は、鋼板を精密プレス加工し表面硬化した保持器と、直径の相互差2μm以下の針状ころとの組合せで、剛性が高く潤滑油の保持容量が大きい構造です
・スラストワッシャ（AS）と外輪（GS）は、薄形に設計されました

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

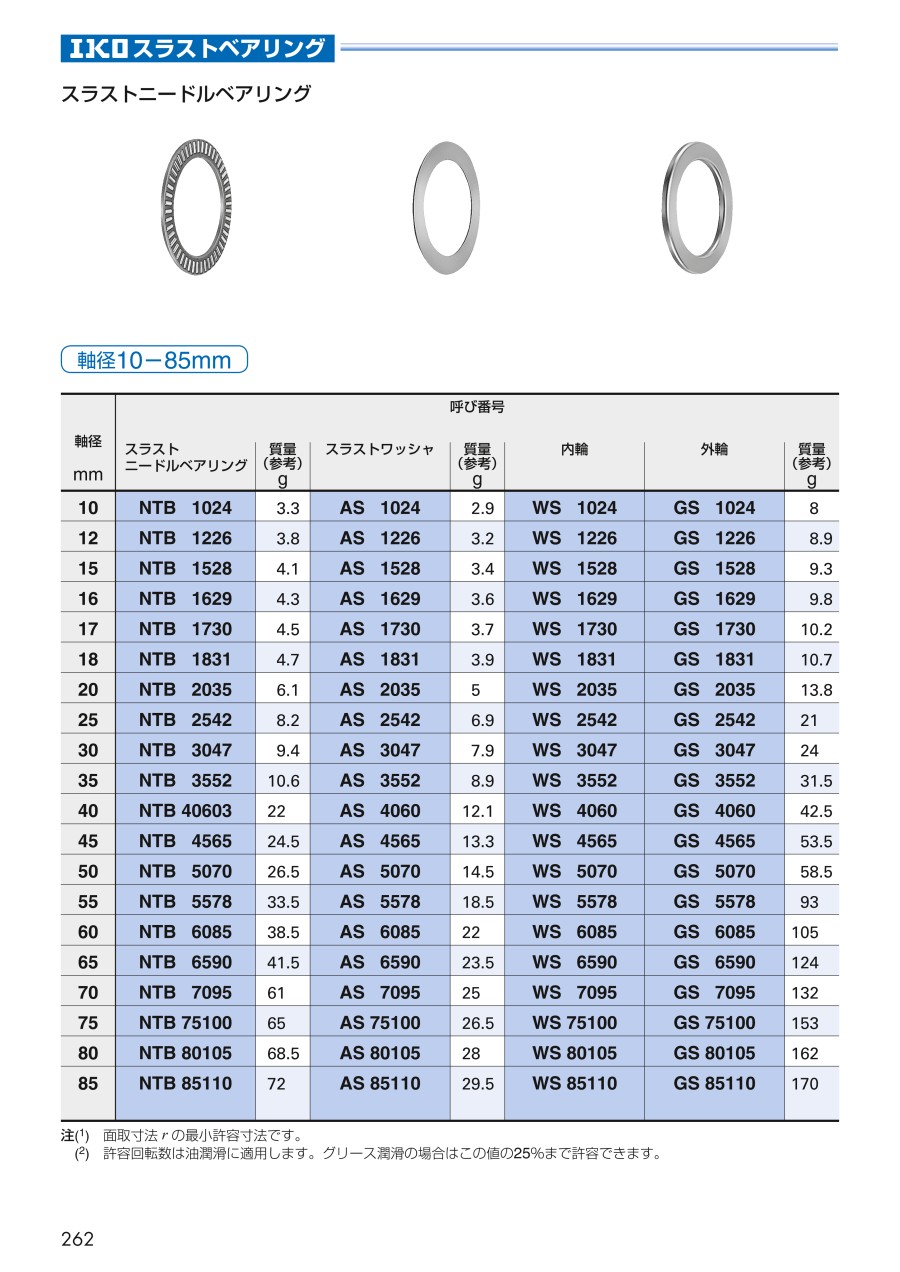

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
スラスト針状ころ軸受
ミスミブランドのスラスト針状ころ軸受です。
ミスミ
スラスト玉軸受付針状ころ軸受内輪付
スラスト玉軸受付針状ころ軸受内輪付です。両荷重方向に同時に受けることができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
