ケーブルキャリア 一般FA用 HSP0450-2BNシリーズ ［HSP0450-BN］
- 通常単価(税別)
- 4,784円～28,225円
- 税込単価
- 5,262円～31,048円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認する未確定：候補が1,339型番あります。
商品情報
外形図
製品仕様
材質
| - | 材質 | 使用温度 |
|---|---|---|
| リンク、ブラケット | エンプラ | -25℃～+100℃ |
| 両側リンク | エンプラ、スチール |
製品仕様
| - | 数値 |
|---|---|
| フリースパン長さF（m） | 1.5 |
| 移動ストローク（m） | 2.8 |
| 収納物の最大径（mm） | 22 |
| 収納物の最大質量（kg/m） | 3.2 |
| 移動速度（m/min） | 180 |
| リンクピッチ（mm） | 45 |
規格表
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,784円 ( 5,262円 ) | 9日目〜 |
4,950円 ( 5,445円 ) | 9日目〜 |
5,114円 ( 5,625円 ) | 9日目〜 |
5,279円 ( 5,807円 ) | 9日目〜 |
5,443円 ( 5,987円 ) | 9日目〜 |
5,607円 ( 6,168円 ) | 9日目〜 |
5,849円 ( 6,434円 ) | 9日目〜 |
6,015円 ( 6,617円 ) | 9日目〜 |
6,184円 ( 6,802円 ) | 9日目〜 |
6,349円 ( 6,984円 ) | 9日目〜 |
6,517円 ( 7,169円 ) | 9日目〜 |
6,683円 ( 7,351円 ) | 9日目〜 |
6,850円 ( 7,535円 ) | 9日目〜 |
7,017円 ( 7,719円 ) | 9日目〜 |
7,182円 ( 7,900円 ) | 9日目〜 |
7,350円 ( 8,085円 ) | 9日目〜 |
7,516円 ( 8,268円 ) | 9日目〜 |
7,684円 ( 8,452円 ) | 9日目〜 |
7,850円 ( 8,635円 ) | 9日目〜 |
8,018円 ( 8,820円 ) | 9日目〜 |
8,183円 ( 9,001円 ) | 9日目〜 |
8,350円 ( 9,185円 ) | 9日目〜 |
8,517円 ( 9,369円 ) | 9日目〜 |
8,683円 ( 9,551円 ) | 9日目〜 |
8,851円 ( 9,736円 ) | 9日目〜 |
9,016円 ( 9,918円 ) | 9日目〜 |
9,185円 ( 10,104円 ) | 9日目〜 |
9,351円 ( 10,286円 ) | 9日目〜 |
9,518円 ( 10,470円 ) | 9日目〜 |
9,684円 ( 10,652円 ) | 9日目〜 |
9,851円 ( 10,836円 ) | 9日目〜 |
10,018円 ( 11,020円 ) | 9日目〜 |
10,184円 ( 11,202円 ) | 9日目〜 |
10,351円 ( 11,386円 ) | 9日目〜 |
10,517円 ( 11,569円 ) | 9日目〜 |
10,686円 ( 11,755円 ) | 9日目〜 |
10,851円 ( 11,936円 ) | 9日目〜 |
11,019円 ( 12,121円 ) | 9日目〜 |
11,185円 ( 12,304円 ) | 9日目〜 |
11,351円 ( 12,486円 ) | 9日目〜 |
10,755円 ( 11,831円 ) | 9日目〜 |
10,910円 ( 12,001円 ) | 9日目〜 |
11,067円 ( 12,174円 ) | 9日目〜 |
11,221円 ( 12,343円 ) | 9日目〜 |
11,378円 ( 12,516円 ) | 9日目〜 |
11,533円 ( 12,686円 ) | 9日目〜 |
11,688円 ( 12,857円 ) | 9日目〜 |
11,845円 ( 13,030円 ) | 9日目〜 |
11,999円 ( 13,199円 ) | 9日目〜 |
12,156円 ( 13,372円 ) | 9日目〜 |
12,311円 ( 13,542円 ) | 9日目〜 |
12,468円 ( 13,715円 ) | 9日目〜 |
12,623円 ( 13,885円 ) | 9日目〜 |
12,779円 ( 14,057円 ) | 9日目〜 |
12,934円 ( 14,227円 ) | 9日目〜 |
13,089円 ( 14,398円 ) | 9日目〜 |
13,246円 ( 14,571円 ) | 9日目〜 |
13,401円 ( 14,741円 ) | 9日目〜 |
13,557円 ( 14,913円 ) | 9日目〜 |
13,712円 ( 15,083円 ) | 9日目〜 |
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1987年設立の韓国メーカー。1リンク単位で選定頂けますので、設計の無駄がありません。
【特長】
・一般用FA用シリーズ・収納物最大直径22mm。
・インシュロックでケーブルをくし歯に固定できます。
・ブラケットは固定端と移動端に1個ずつ付属します。ブラケットは外側・内側両方取付可能です。

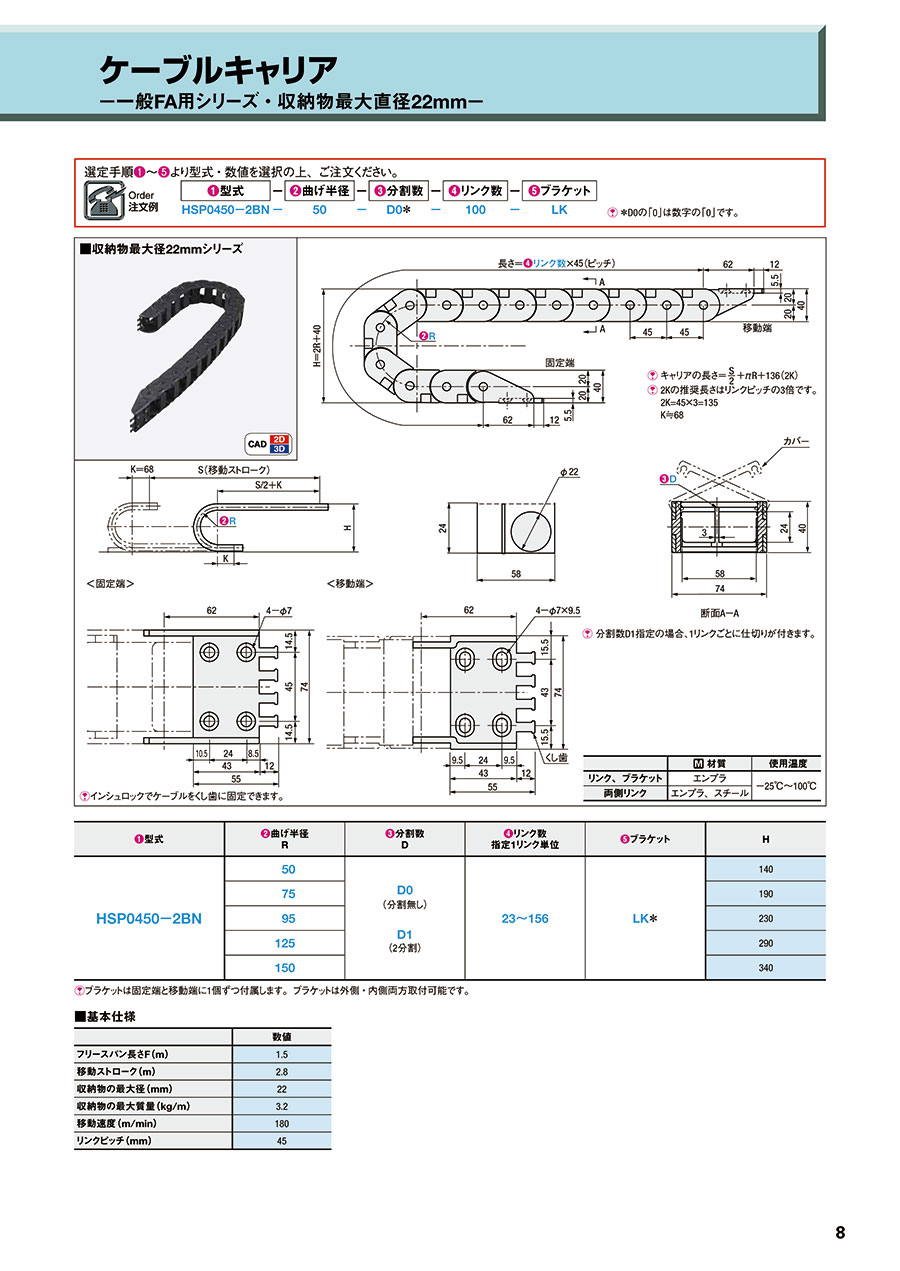

カタログ
