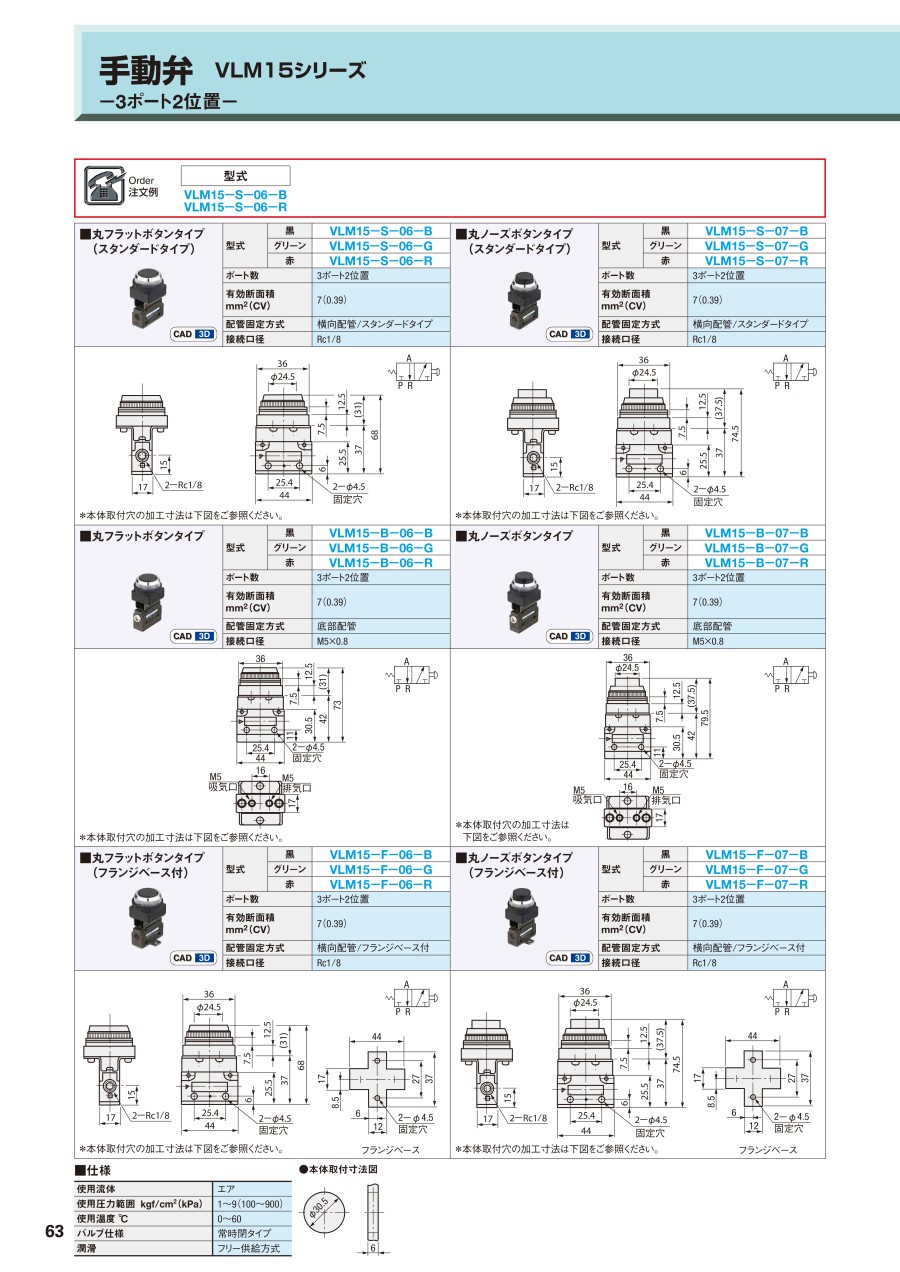

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005240590/221005240590_001_20230801115855.jpg" alt="手動弁 VLM15シリーズ 丸ノーズボタンタイプ（横向配管／フランジベース付） 外形図"></img></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221005240590/221005240590_002_20230801115855.jpg" alt="手動弁 VLM15シリーズ 丸ノーズボタンタイプ（横向配管／フランジベース付） フランジベース外形図"></img></div><p>フランジベース</p></div></div></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="手動弁 VLM15シリーズ 丸ノーズボタンタイプ（横向配管／フランジベース付） 仕様表"><colgroup><col width="10.8%"></col><col width="21.3%"></col><col width="67.9%"></col></colgroup><tbody><tr><th rowspan="3" style="text-align: center;">型番</th><th style="text-align: center;">黒</th><td style="text-align: center;">VLM15-F-07-B</td></tr><tr><th style="text-align: center;">グリーン</th><td style="text-align: center;">VLM15-F-07-G</td></tr><tr><th style="text-align: center;">赤</th><td style="text-align: center;">VLM15-F-07-R</td></tr><tr><th colspan="2" style="text-align: center;">ポート数</th><td style="text-align: center;">3ポート2位置</td></tr><tr><th colspan="2" style="text-align: center;">有効断面積&nbsp;mm<sup>2</sup>（CV）</th><td style="text-align: center;">7（0.39）</td></tr><tr><th colspan="2" style="text-align: center;">配管固定方式</th><td style="text-align: center;">横向配管/フランジベース付</td></tr><tr><th colspan="2" style="text-align: center;">接続口径</th><td style="text-align: center;">Rc1/8</td></tr><tr><th colspan="2" style="text-align: center;">使用流体</th><td style="text-align: center;">エア</td></tr><tr><th colspan="2" style="text-align: center;">使用圧力範囲&nbsp;kgf/cm<sup>2</sup>（kPa）</th><td style="text-align: center;">1～9（100～900）</td></tr><tr><th colspan="2" style="text-align: center;">使用温度&nbsp;℃</th><td style="text-align: center;">0～60</td></tr><tr><th colspan="2" style="text-align: center;">バルブ仕様</th><td style="text-align: center;">常時閉タイプ</td></tr><tr><th colspan="2" style="text-align: center;">潤滑</th><td style="text-align: center;">フリー供給方式</td></tr></tbody></table>
