銅管用ダブルフェルール継手 フィメールコネクター（テーパーネジタイプ）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SPD-8M-4RCの仕様・寸法情報
種類
ストレート
接続種類
管⇔ねじ 差し込み式
適用管サイズ 規格
メートル 同径
適用管外径1 (M)(mm)
8
接続ねじの種類 1
Rc（管用テーパめねじ）
ねじの呼び 1
1/4B(8A)
材質
[黄銅] 黄銅
最高使用圧力区分(MPa)
7.0MPa以上
使用流体
水 / 空気
使用温度範囲(℃)
-20～125
最高使用圧力(MPa)
20.6
表面処理
なし
継手種類
フェルール式継手
適用管種類
銅管（一般）
適用管材質
銅
-
-
商品情報

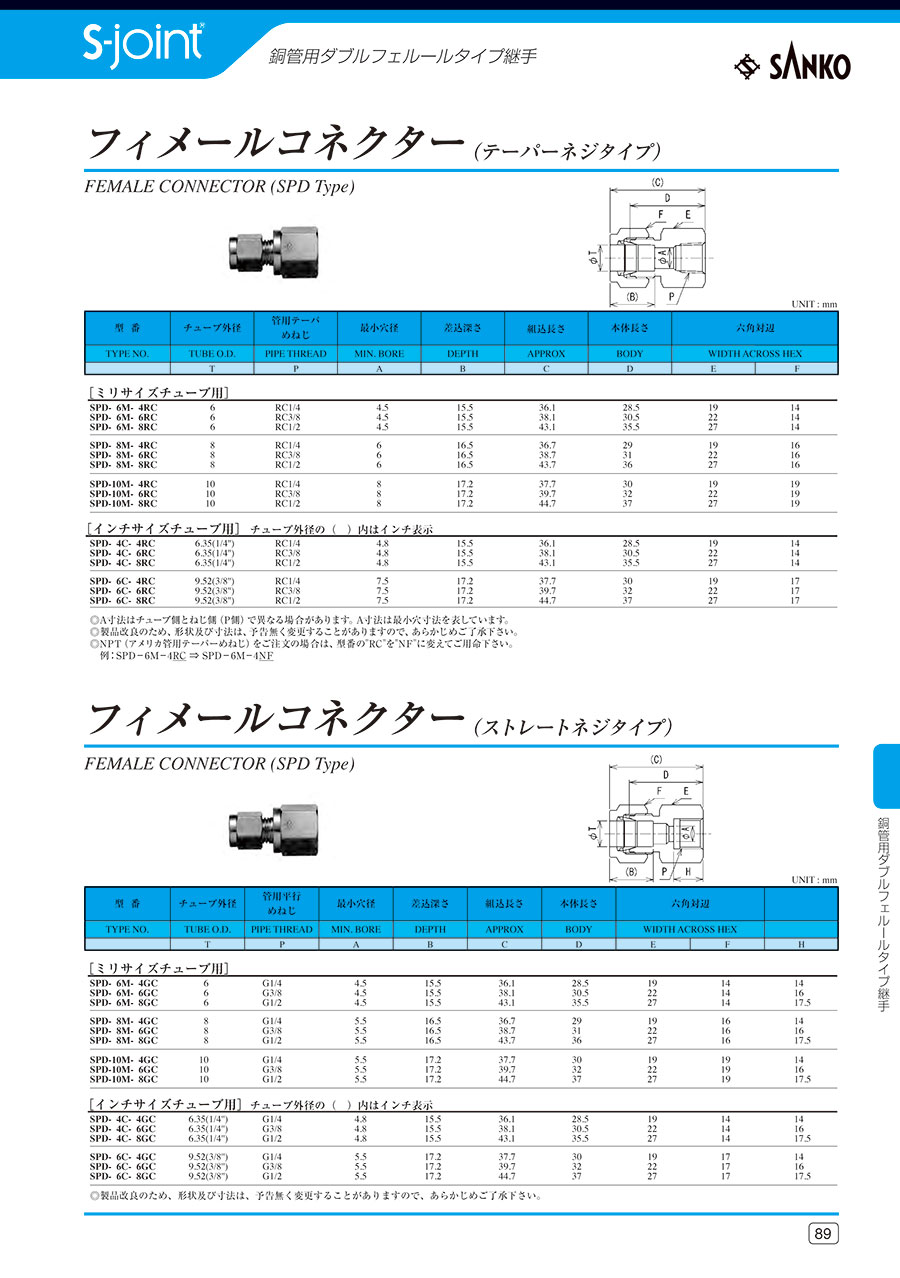

外形図
規格表
- A寸法はチューブ側とねじ側（P側）で異なる場合があります。A寸法は最小穴寸法を表しています。
- 製品改良のため、形状及び寸法は、予告無く変更することがありますので、あらかじめご了承下さい。
詳細情報
基本情報
【特長】
・銅管用ダブルフェルールタイプは、フロントフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の1/4 程度まで使用することが出来ます。
・最高使用圧力 7.8〜20.6MPa※ ［80〜210kgf/cm2］。
・使用温度範囲-45～150℃とバックフェルールの2 つのフェルールによりチューブをサポートする構造であり、銅チューブの破壊圧の1/4 程度まで使用することが出来ます。
類似品類似品をすべて見る
銅管用ダブルフェルール継手 フィメールコネクター（テーパーネジタイプ）の型番SPD-8M-4RCのページです。
型番SPD-8M-4RCに関する仕様情報を記載しております。
