セパレータ H3型
- 通常単価(税別)
- 28,425円～44,045円
- 税込単価
- 31,268円～48,450円
通常出荷日：15日目
【特長】・蒸気配管に発生する水滴や管底に流れる復水を分離、除去し、ハイクオリティーな乾燥蒸気を供給しま...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 型番 | 接続方式 | 呼び径（A） | 最高使用圧力 （MPa） | 最高使用温度 （℃） | 本体材質 | 寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H1 | H2 | W | d0 | |||||||
| H3 | ねじ込 | 15 | 1.6 | 220 | ダクタイル鋳鉄 （FCD450） | 100 | 93 | 120 | 86 | Rc15 | 3.6 |
| 20 | 130 | 120 | 158 | 108 | Rc15 | 6.4 | |||||
| 25 | 160 | 130 | 180 | 128 | Rc15 | 9.4 | |||||
- SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
- 圧力の換算：1MPa=10.197kgf/cm2

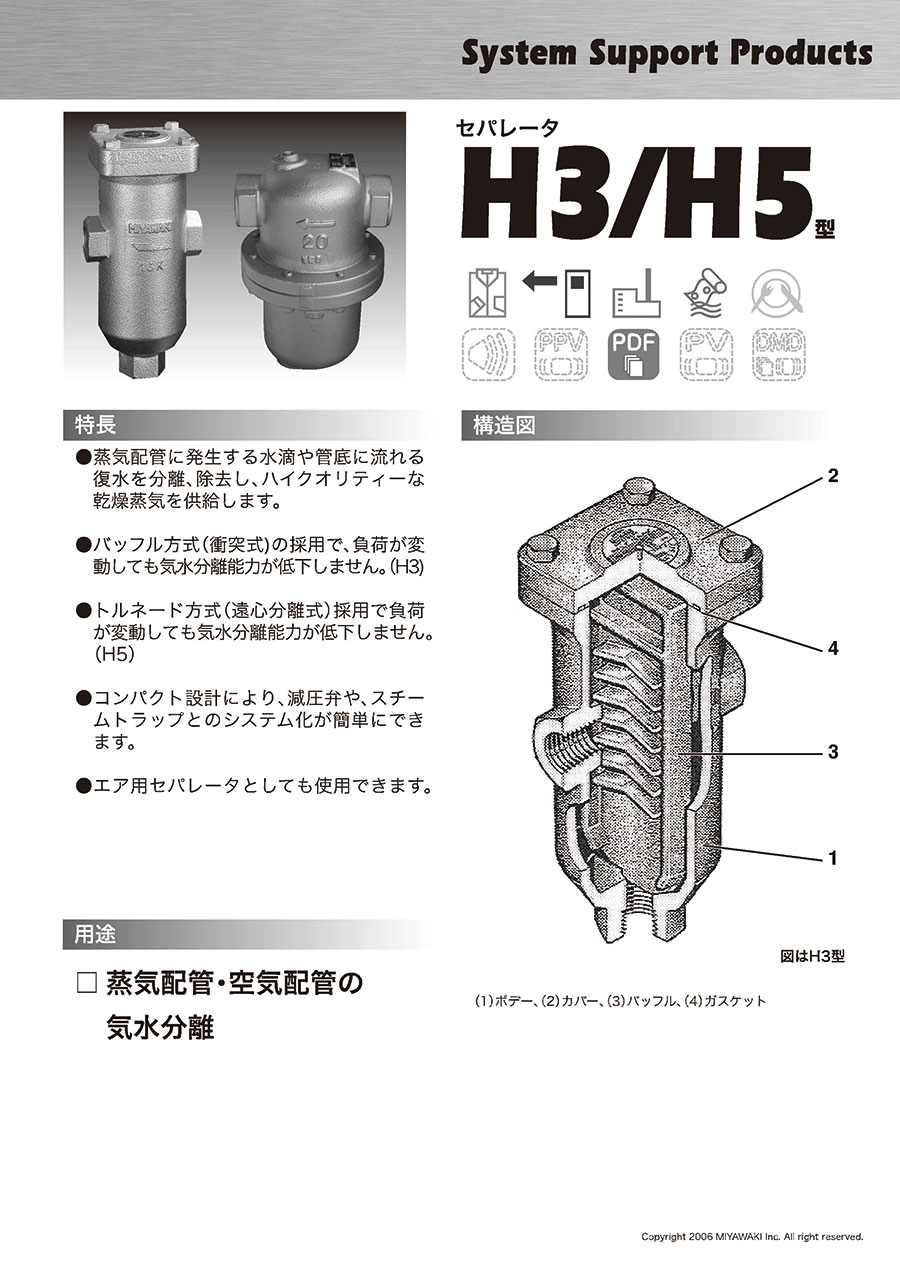

構造
（1）ボデー、（2）カバー、（3）バッフル、（4）ガスケット
詳細情報
基本情報
【特長】
・蒸気配管に発生する水滴や管底に流れる復水を分離、除去し、ハイクオリティーな乾燥蒸気を供給します。
・バッフル方式（衝突式）の採用で、負荷が変動しても気水分離能力が低下しません。
・コンパクト設計により、減圧弁や、スチームラップとのシステム化が簡単にできます。
・エア用セパレータとしても使用できます。
【用途】
・蒸気配管・空気配管の気水分離。
