ボールフロート式スチームトラップ G11N
- 通常単価(税別)
- 59,513円～66,125円
- 税込単価
- 65,464円～72,738円
【特長】・ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| 型番 | 接続 | 使用圧力範囲 （MPa） | 最高使用温度 （℃） | 本体材質 | 寸法（mm） | 重量 （kg） | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 方式 | 呼び径（A） | L | H1 | H2 | W1 | W2 | |||||
| G11N-8 | ねじ込 JIS Rc （PTねじ） | 15・20 | 0.01～0.8 | 220 | 鋳鉄 （FC250） | 120 | 37 | 92 | 97 | 60 | 3.9 |
| G11N-16 | 15・20 | 0.01～1.6 | |||||||||
- SI単位への移行に伴い商品ネームプレートの圧力表示はMPa単位を採用しております。
- 圧力の換算：1MPa=10.197kgf/cm2
構造
（1）ボデー、（2）カバー、（3）フロート、（4）レバー、（5）バルブシート、（7）バルブ、（15）ダイヤフラム式エアベント
性能・試験情報
排出流量
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
65,302円 ( 71,832円 ) | 15日目 |
59,513円 ( 65,464円 ) | 15日目 |
65,302円 ( 71,832円 ) | 15日目 |
66,125円 ( 72,738円 ) | 15日目 |
詳細情報
基本情報
【特長】
・ダイヤフラム式エアベントの採用により、大幅な立ち上がり時間の短縮が行えます。また、飽和温度追随型のエアベントは、空気障害・蒸気障害に対処します。
・ローリングバルブ機構（新SCCV）を採用しているのでシール性や耐久性に優れています。
・カバーに内部ユニットが取り付けられているため、トラップボデーを配管から取り外す必要がなく、メンテナンスが簡単に行えます。
【用途】
・染色機器、クリーニング機器。
・食品機器、オートクリープ。
・空調設備、シリンダドライヤ、各種熱交換器等。

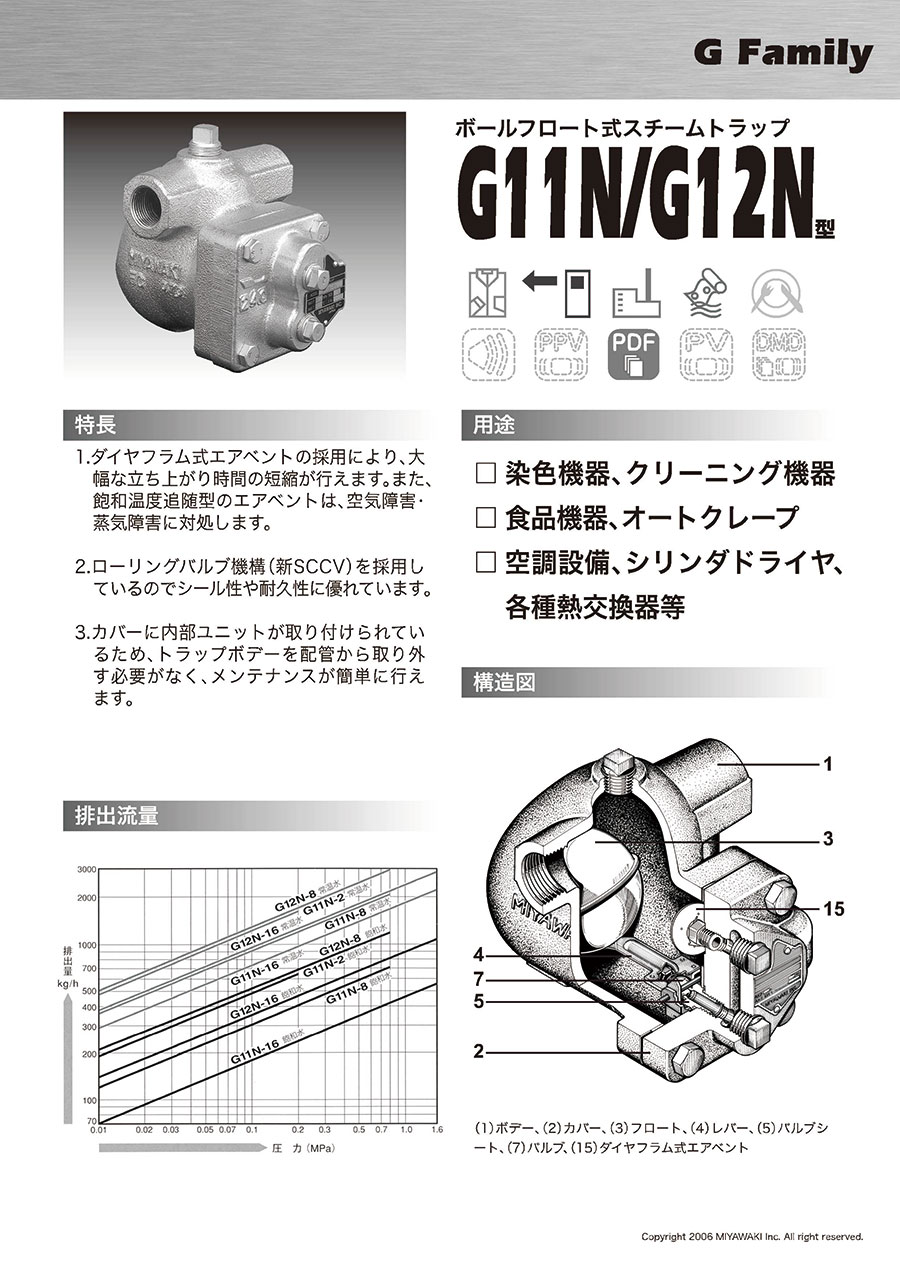

カタログ
