CK鋳鉄製合フランジ 10K
- 通常単価(税別)
- 979円～13,209円
- 税込単価
- 1,077円～14,530円
【特長】・10Kねじ込み式フランジ（JIS B 2239 適合）・材質は黒心可鍛鋳鉄又は、球状黒鉛鋳鉄...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
白品（二次加工品）/黒品（JIS B 2239適合品）/コート品（二次加工品）
- 材質:JIS G 5705（黒心可鍛鋳鉄品 FCMB）/JIS G 5502（球状黒鉛鋳鉄品 FCD）
- ねじ:JIS B 0203（管用テーパねじ）
- 表面処理:鋳放し（黒品）/鉛レス・カドミレス溶融亜鉛めっき（e白品）/樹脂コーティング（コート品）
- ※ 1 黒品（鋳放し品）は、JIS B 2239鋳鉄製管フランジ適合品。
- ※ 2 e白品は、JIS B 2239鋳鉄生還フランジの黒品（鋳放し品）にJIS H 8641の溶融亜鉛めっきを施した二次加工品。
- ※ 3 コート品は、JIS B 2239鋳鉄生還フランジの黒品（鋳放し品）にエポキシ樹脂コーティングを施した二次加工品。
寸法
10Kフランジ 外形図
| 呼び | フランジの各部寸法 | ボルト穴 | ボルト の呼び | 材質 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rc | D | t | f | g | T | C | 数 | h | |||
| 15 | 1/2 | 95 | 12 | 1 | 51 | 13 | 70 | 4 | 15 | M12 | FCD |
| 20 | 3/4 | 100 | 14 | 1 | 56 | 15 | 75 | 4 | 15 | M12 | FCD |
| 25 | 1 | 125 | 14 | 1 | 67 | 17 | 90 | 4 | 19 | M16 | FCD |
| 32 | 1 1/4 | 135 | 16 | 2 | 76 | 19 | 100 | 4 | 19 | M16 | FCD |
| 40 | 1 1/2 | 140 | 16 | 2 | 81 | 20 | 105 | 4 | 19 | M16 | FCD |
| 50 | 2 | 155 | 16 | 2 | 96 | 24 | 120 | 4 | 19 | M16 | FCD |
| 65 | 2 1/2 | 175 | 18 | 2 | 116 | 27 | 140 | 4 | 19 | M16 | FCD |
| 80 | 3 | 185 | 18 | 2 | 126 | 30 | 150 | 8 | 19 | M16 | FCD |
| 100 | 4 | 210 | 18 | 2 | 151 | 36 | 175 | 8 | 19 | M16 | FCD |
| 125 | 5 | 250 | 22 | 2 | 182 | 40 | 210 | 8 | 23 | M20 | FCD |
| 150 | 6 | 280 | 22 | 2 | 212 | 40 | 240 | 8 | 23 | M20 | FCD |
特徴
- 1.強い
材質は黒心可鍛鋳鉄又は、球状黒鉛鋳鉄であり、ねずみ鋳鉄に比べ、1.5倍の強度。 - 2.正しい
ねじ切りは、厳重に管理された機械によって行われるため、ねじ軸線、角度、ねじの形状、ねじのはめあい、それぞれすべてJIS規格にのっとった正しいねじ込み式フランジ。 - 3.安定した品質
CK鋳鉄製合フランジは、材料検査、模型検査、素材検査、製品検査など製造工程の各ポイントで厳重にチェックされるため、品質の安定したフランジとして使用可能。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
979円 ( 1,077円 ) | 4日目 |
1,658円 ( 1,824円 ) | 4日目 |
1,309円 ( 1,440円 ) | 4日目 |
1,167円 ( 1,284円 ) | 4日目 |
1,658円 ( 1,824円 ) | 4日目 |
1,426円 ( 1,569円 ) | 4日目 |
1,546円 ( 1,701円 ) | 4日目 |
2,470円 ( 2,717円 ) | 4日目 |
2,133円 ( 2,346円 ) | 4日目 |
1,808円 ( 1,989円 ) | 4日目 |
3,274円 ( 3,601円 ) | 4日目 |
2,626円 ( 2,889円 ) | 4日目 |
1,860円 ( 2,046円 ) | 4日目 |
3,748円 ( 4,123円 ) | 4日目 |
2,913円 ( 3,204円 ) | 4日目 |
2,563円 ( 2,819円 ) | 4日目 |
4,252円 ( 4,677円 ) | 4日目 |
3,534円 ( 3,887円 ) | 在庫品1日目当日出荷可能 |
3,158円 ( 3,474円 ) | 4日目 |
5,207円 ( 5,728円 ) | 4日目 |
4,357円 ( 4,793円 ) | 4日目 |
3,675円 ( 4,043円 ) | 4日目 |
6,301円 ( 6,931円 ) | 4日目 |
4,842円 ( 5,326円 ) | 4日目 |
4,191円 ( 4,610円 ) | 4日目 |
7,189円 ( 7,908円 ) | 4日目 |
5,704円 ( 6,274円 ) | 4日目 |
6,002円 ( 6,602円 ) | 4日目 |
10,826円 ( 11,909円 ) | 4日目 |
8,047円 ( 8,852円 ) | 4日目 |
7,276円 ( 8,004円 ) | 4日目 |
13,209円 ( 14,530円 ) | 4日目 |
10,545円 ( 11,600円 ) | 4日目 |
詳細情報
基本情報
【特長】
・10Kねじ込み式フランジ（JIS B 2239 適合）
・材質は黒心可鍛鋳鉄又は、球状黒鉛鋳鉄であり、ねずみ鋳鉄に比べ1.5倍以上の強度を持ち強靱です
・ねじ切りは、厳重に管理された機械によって行なわれるため、ねじ軸線、角度、ねじの形状、ねじのはめあい、それぞれすべてJIS規格にのっとった正しいねじ込み式のフランジです
・CK鋳鉄製合フランジは、材料検査、模型検査、素材検査、製品検査など製造工程の各ポイントで厳重にチェックされますから、品質の安定したフランジとして、安心してご使用いただけます
【用途】
・ねじ込みのフランジ接続時に最適

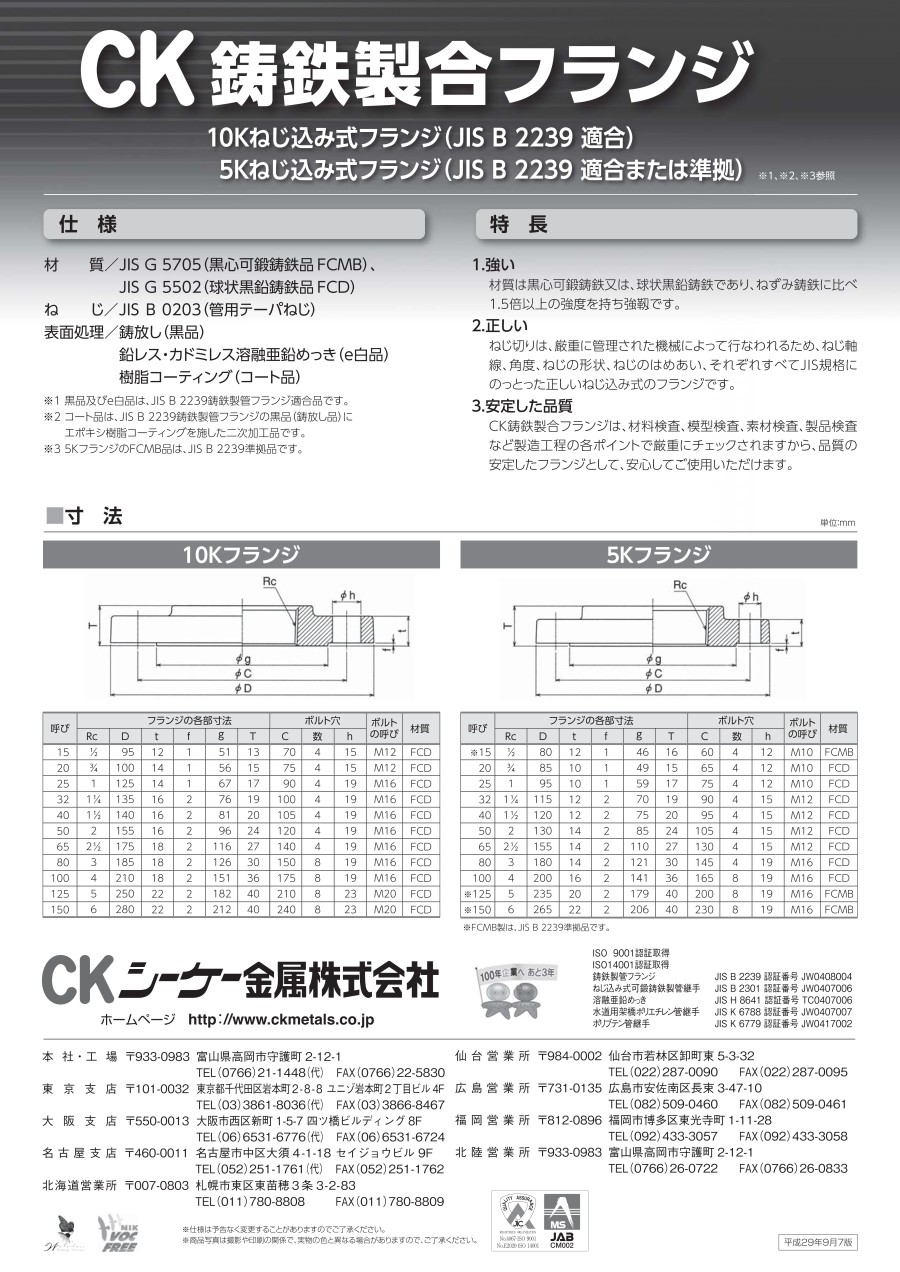

カタログ
