メカニカル部品技術窓口
CK継手 ねじ込み式可鍛鋳鉄製管継手 組みフランジ
- 通常単価(税別)
- 2,635円～45,094円
- 税込単価
- 2,899円～49,603円
通常出荷日：4日目
JIS規格（B2301ねじ込み式可鍛鋳鉄製管継手）通りの正しい継手。【特長】・JIS規格に適合。・外観...
詳細を確認
未確定：候補が33型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
強靭で安定した品質の組みフランジ
ボルト及びナットの材料：SWRM6又はSWCH10R相当
ボルト及びナットの表面処理：電気亜鉛めっき後三価クロメート処理
商品概要

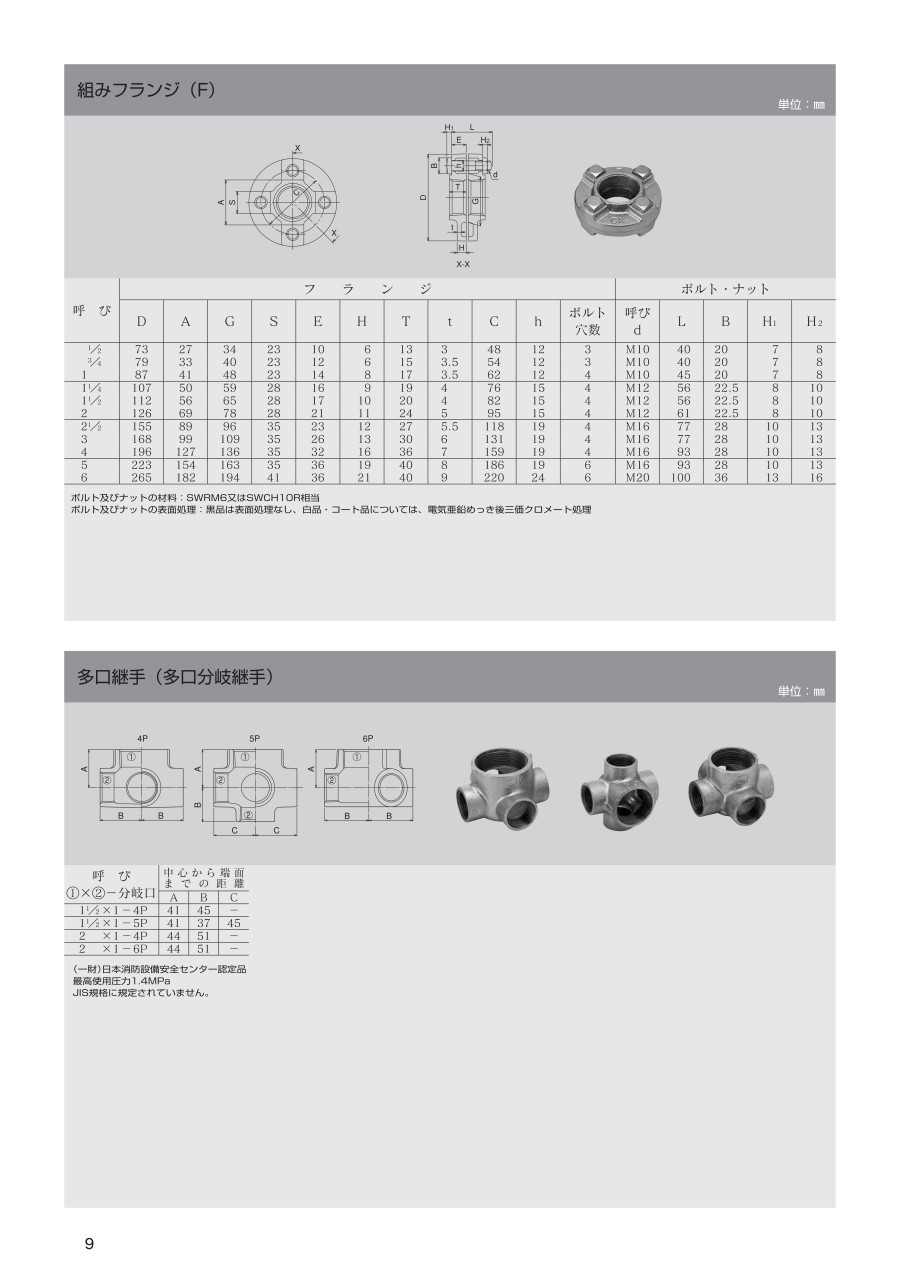

| 呼び | フ ラ ン ジ | ボルト・ナット | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | G | S | E | H | T | t | C | h | ボルト 穴数 | 呼び d | L | B | H1 | H2 | |
| 1/2 | 73 | 27 | 34 | 23 | 10 | 6 | 13 | 3 | 48 | 12 | 3 | M10 | 42 | 20 | 7 | 8 |
| 3/4 | 79 | 33 | 40 | 23 | 12 | 6 | 15 | 3.5 | 54 | 12 | 3 | M10 | 42 | 20 | 7 | 8 |
| 1 | 87 | 41 | 48 | 23 | 14 | 8 | 17 | 3.5 | 62 | 12 | 4 | M10 | 42 | 20 | 7 | 8 |
| 1 1/4 | 107 | 50 | 59 | 28 | 16 | 9 | 19 | 4 | 76 | 15 | 4 | M12 | 58 | 22 | 8 | 10 |
| 1 1/2 | 112 | 56 | 65 | 28 | 17 | 10 | 20 | 4 | 82 | 15 | 4 | M12 | 58 | 22 | 8 | 10 |
| 2 | 126 | 69 | 78 | 28 | 21 | 11 | 24 | 5 | 95 | 15 | 4 | M12 | 58 | 22 | 8 | 10 |
| 2 1/2 | 155 | 89 | 96 | 35 | 23 | 12 | 27 | 5.5 | 118 | 19 | 4 | M16 | 77 | 28 | 10 | 13 |
| 3 | 168 | 99 | 109 | 35 | 26 | 13 | 30 | 6 | 131 | 19 | 4 | M16 | 77 | 28 | 10 | 13 |
| 4 | 196 | 127 | 136 | 35 | 32 | 16 | 36 | 7 | 159 | 19 | 4 | M16 | 93 | 28 | 10 | 13 |
| 5 | 223 | 154 | 163 | 35 | 36 | 19 | 40 | 8 | 186 | 19 | 6 | M16 | 93 | 28 | 10 | 13 |
| 6 | 265 | 182 | 194 | 41 | 36 | 21 | 40 | 9 | 220 | 24 | 6 | M20 | 100 | 36 | 13 | 16 |
開発秘話
シーケー金属は、世界で初めて、カドミウムと鉛を一切使用せず、しかも性能と価格は従来の白継手と同等の、e白継手の開発と量産化に成功しました。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,738円 ( 3,012円 ) | 4日目 |
3,201円 ( 3,521円 ) | 4日目 |
2,635円 ( 2,899円 ) | 4日目 |
2,855円 ( 3,141円 ) | 4日目 |
3,291円 ( 3,620円 ) | 4日目 |
2,818円 ( 3,100円 ) | 4日目 |
2,967円 ( 3,264円 ) | 4日目 |
3,870円 ( 4,257円 ) | 4日目 |
2,701円 ( 2,971円 ) | 4日目 |
4,316円 ( 4,748円 ) | 4日目 |
5,554円 ( 6,109円 ) | 4日目 |
3,653円 ( 4,018円 ) | 4日目 |
4,355円 ( 4,791円 ) | 4日目 |
5,764円 ( 6,340円 ) | 4日目 |
4,154円 ( 4,569円 ) | 4日目 |
5,099円 ( 5,609円 ) | 4日目 |
6,804円 ( 7,484円 ) | 4日目 |
4,911円 ( 5,402円 ) | 4日目 |
9,297円 ( 10,227円 ) | 4日目 |
13,214円 ( 14,535円 ) | 4日目 |
8,453円 ( 9,298円 ) | 4日目 |
10,347円 ( 11,382円 ) | 4日目 |
14,434円 ( 15,877円 ) | 4日目 |
9,409円 ( 10,350円 ) | 4日目 |
15,095円 ( 16,605円 ) | 4日目 |
21,414円 ( 23,555円 ) | 4日目 |
13,722円 ( 15,094円 ) | 4日目 |
28,367円 ( 31,204円 ) | 4日目 |
34,243円 ( 37,667円 ) | 4日目 |
25,791円 ( 28,370円 ) | 4日目 |
33,208円 ( 36,529円 ) | 4日目 |
45,094円 ( 49,603円 ) | 4日目 |
30,196円 ( 33,216円 ) | 4日目 |
カタログ
商品担当おすすめ
CK継手 ねじ込み式可鍛鋳鉄製管継手 組みフランジのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q白品はRoHS対応品ですか？
A
RoHS対応品になります。カドミウム無し、鉛無し、六価クロム無しの環境規制に適応した製品です。
