ステンレス鋼管用プレス式継手 SUSプレス メスアダプターソケット

ステンレス鋼管用プレス式継手 SUSプレス メスアダプターソケット
通常単価:
1,008円~
通常出荷日:
4日目

ステンレス鋼鋼管用プレス式継手。
【特長】
・業界初のプレス確認機能が継手についている。
・専用締め付け工具による、簡単・確実施工が可能。
・薄肉ステンレス鋼鋼管およびSUSプレスは軽量のため、従来配管作業と比較し、作業負荷が大幅に軽減。
・ネジ切りやロウ付けの必要が無く、安全で衛生的。
・薄肉ステンレス鋼鋼管およびSUSプレスからなる配管系は、単一素材であることが多く、リサイクルが容易。
【用途】
・ステンレス配管のめねじ変換。

PDF

型番

11 の型番候補があります候補を表示

ステンレス鋼管用プレス式継手 SUSプレスの特長

簡単・確実施工のステンレス鋼管用プレス式継手
SUSプレスは、JIS規格(JIS G 3448 一般配管用ステンレス鋼管)およびJWWA規格(JWWA G 115 水道用ステンレス鋼管)に規定された薄肉ステンレス
鋼管を、専用締付工具を使用して、締付作業を行うことにより、パイプを接続する継手。
プレス確認機能付
継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った 建物内配管のトラブル防止に便利。
簡単・確実施工
専用締付工具による簡単な施工要領を理解すれば、誰でも簡単・確実に施工でき、特別な技能は、必要ない。これにより工期の短縮も図れる。
安全・衛生的
ネジ切りやロウ付けの必要がなく、また火気を使用せず安全かつ衛生的に配管作業が行える。また、配管のリフォームにも適している。

プレス確認機能付

プレス確認機能の外観
プレス確認機能付
継手の表面が発色することで、一目でプレス確認できる機能を備えており、込み入った建物内配管のトラブル防止に便利。

構造

SUS プレスの構造図

SUSプレスの構造は、ステンレス鋼鋼管を塑性加工により、継手本体を形成した後に、Oリングを装着したもの。継手に薄肉ステンレス鋼鋼管を挿入し、カール部(Oリングが装着されている部位)を締め付けることにより、Oリングが圧縮され水密性(漏れない)を保持する構造を有する継手。

仕様

メスアダプターソケットの外観

メスアダプターソケットの外観

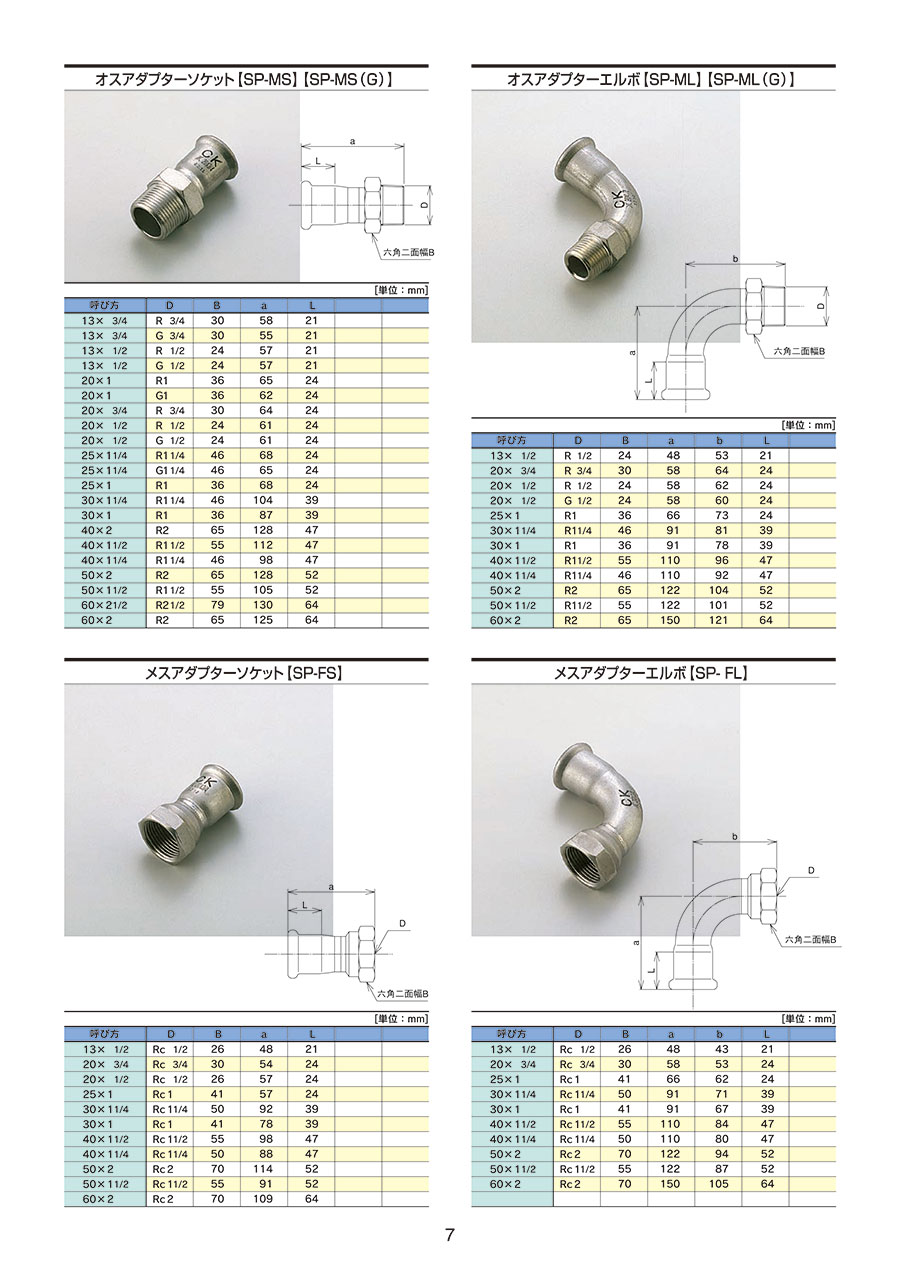

メスアダプターソケットの寸法図

メスアダプターソケットの寸法図

サイズ表

呼び方DBaL
13×1/2Rc 1/2264821
20×3/4Rc 3/4305424
20×1/2Rc 1/2265724
25×1Rc 1415724
30×1 1/4Rc 1 1/4509239
30×1Rc 1417839
40×1 1/2Rc 1 1/2559847
40×1 1/4Rc 1 1/4508847
50×2Rc 27011452
50×1 1/2Rc 1 1/2559152
60×2Rc 27010964

単位 :mm

型番
SP-FS-13X1/2
SP-FS-20X1/2
SP-FS-20X3/4
SP-FS-25X1
SP-FS-30X1
SP-FS-30X11/4
SP-FS-40X11/2
SP-FS-40X11/4
SP-FS-50X2
SP-FS-50X11/2
SP-FS-60X2
型番通常単価最小発注数量スライド値引通常
出荷日
呼び方Su
(mm)

1,008円

1個

4日目

13X 1/2

1,927円

1個

4日目

20X 1/2

1,351円

1個

4日目

20X 3/4

2,125円

1個

4日目

25X 1

2,477円

1個

4日目

30X 1

3,188円

1個

4日目

30X 1 1/4

3,746円

1個

4日目

40X 1 1/2

3,260円

1個

4日目

40X 1 1/4

4,844円

1個

4日目

50X 2

3,584円

1個

4日目

50X 1 1/2

4,872円

1個

4日目

60X 2

Loading...

  1. 1


商品担当おすすめ

ステンレス鋼管用プレス式継手 SUSプレス エルボ 画像

ステンレス鋼管用プレス式継手 SUSプレス エルボ

シーケー金属

発色シール付きのSUSプレス式継手になります。シールが発色することにより、閉め忘れ確認が出来ます。

ステンレス鋼管用プレス式継手 SUSプレス 絶縁ユニオン(白) 画像

ステンレス鋼管用プレス式継手 SUSプレス 絶縁ユニオン(白)

シーケー金属

SUSプレス式継手の絶縁ユニオンになります。鋼管用になります。

CK プレシールSUS継手 エルボ 画像

CK プレシールSUS継手 エルボ

シーケー金属

シール材付きのステンレスねじ継手です・ステンレスねじ込み継手の”かじり”・”シール材混入”・”漏れ”等のトラブルを解消します。食品関係、医療関係、精密部品、あらゆる分野で使用されているステンレス継手の決定版です。配管のやり直し、補修も激減します。

基本情報

種類 継手 材質 ステンレス 使用流体 水 / 空気 / 蒸気
接続種類 ねじ⇔管 方向 接続種類 ねじ・管方向 ソケット 適用管材質 スチール
接続ねじの種類 Rc 最高使用圧力(MPa) 1 表面処理 なし

この商品を見た人は、こんな商品も見ています

ステンレス鋼管用プレス式継手 SUSプレス メスアダプターソケットのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 使用温度と最高仕様圧力は?
回答: 使用温度は0~80℃になります。最高仕様圧力は1.0MPaになります。
質問: プレス工具は専用の工具が必要ですか?
回答: SUSプレス専用工具での締め付けが必要になります。
