アロン化成

HITS継手座付給水栓用ソケット（A形）インサート付 HITS FWS

カタログ

通常単価(税別): 1,259円～1,653円

税込単価: 1,385円～1,818円

通常出荷日：5日目

【特長】・ねじ部は、JIS B 0203（管用テーパねじ）の平行めねじとする。・ビスは、SUS製十字穴...

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

サイズ	D1	D2	D3	D4	ねじサイズ	ねじ谷の径 d1	ねじ山数（25.4mmにつき）	d2	L	l1	l2	W
13	25	33	44.5	53.5	RP 1/2	20.955	14	26	47	17	14	4.5
16×13	30	33	44.5	53.5	RP 1/2	20.955	14	26	52	17	14	4.5
20×13	34	34	44.5	53.5	RP 1/2	20.955	14	26	57	17	14	4.5

金属めねじ部の材質は、JIS H 3250の快削黄銅とする。
ねじ部は、JIS B 0203（管用テーパねじ）の平行ねじとする。

型番リスト

表示件数

型番

注文停止中

HI-FWS-13

注文停止中

HI-FWS-16X13

注文停止中

HI-FWS-20X13

適用管外径 1

(mm)

サイズ

最小発注数量

18	13	1個
22	16X13	100個
26	20X13	1個

通常単価(税別) (税込単価)	通常出荷日

1,259円 ( 1,385円 )	5日目
1,653円 ( 1,818円 )	5日目
1,396円 ( 1,536円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・ねじ部は、JIS B 0203（管用テーパねじ）の平行めねじとする。
・ビスは、SUS製十字穴付きタッピンねじ・皿（ST3.5×16）とする。

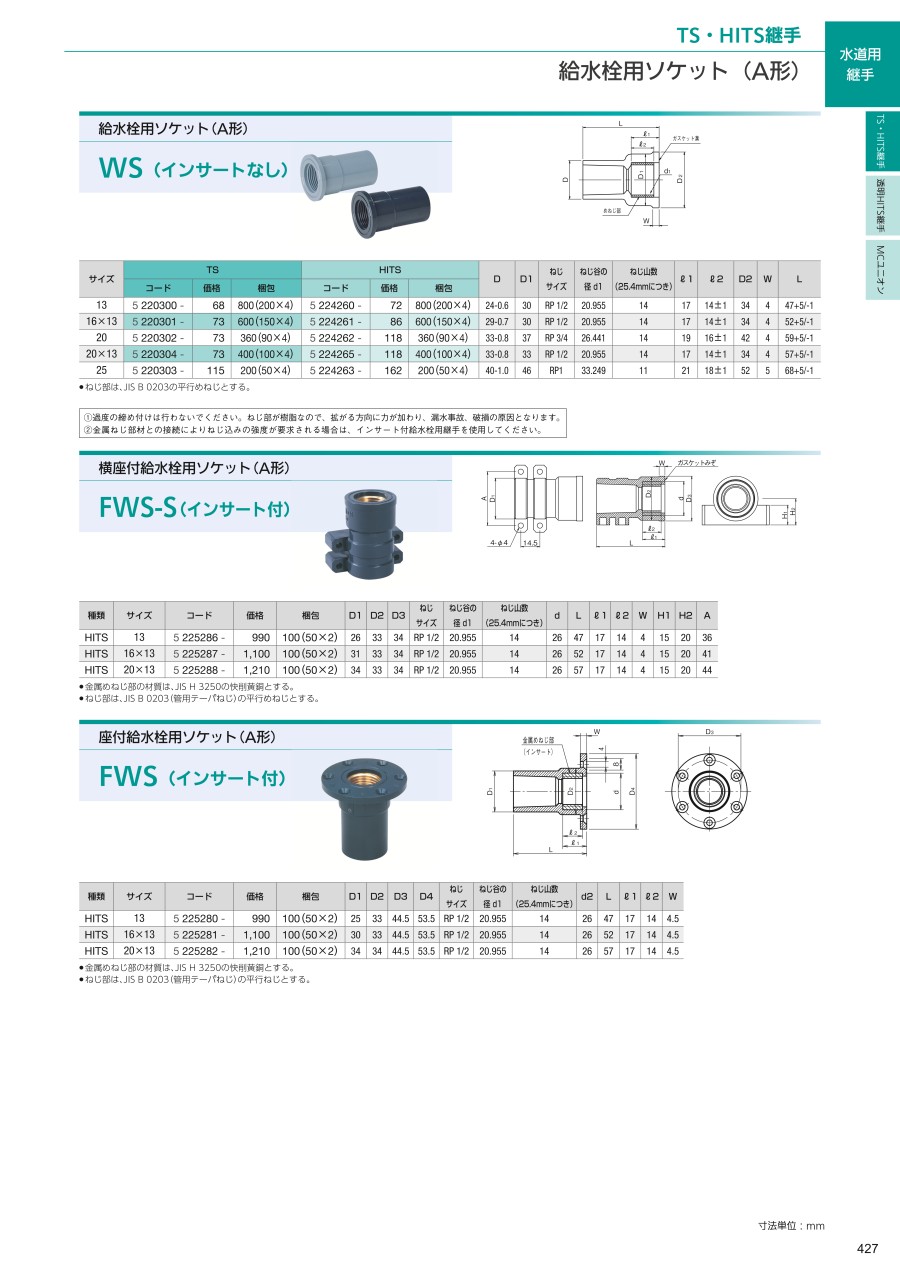

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
