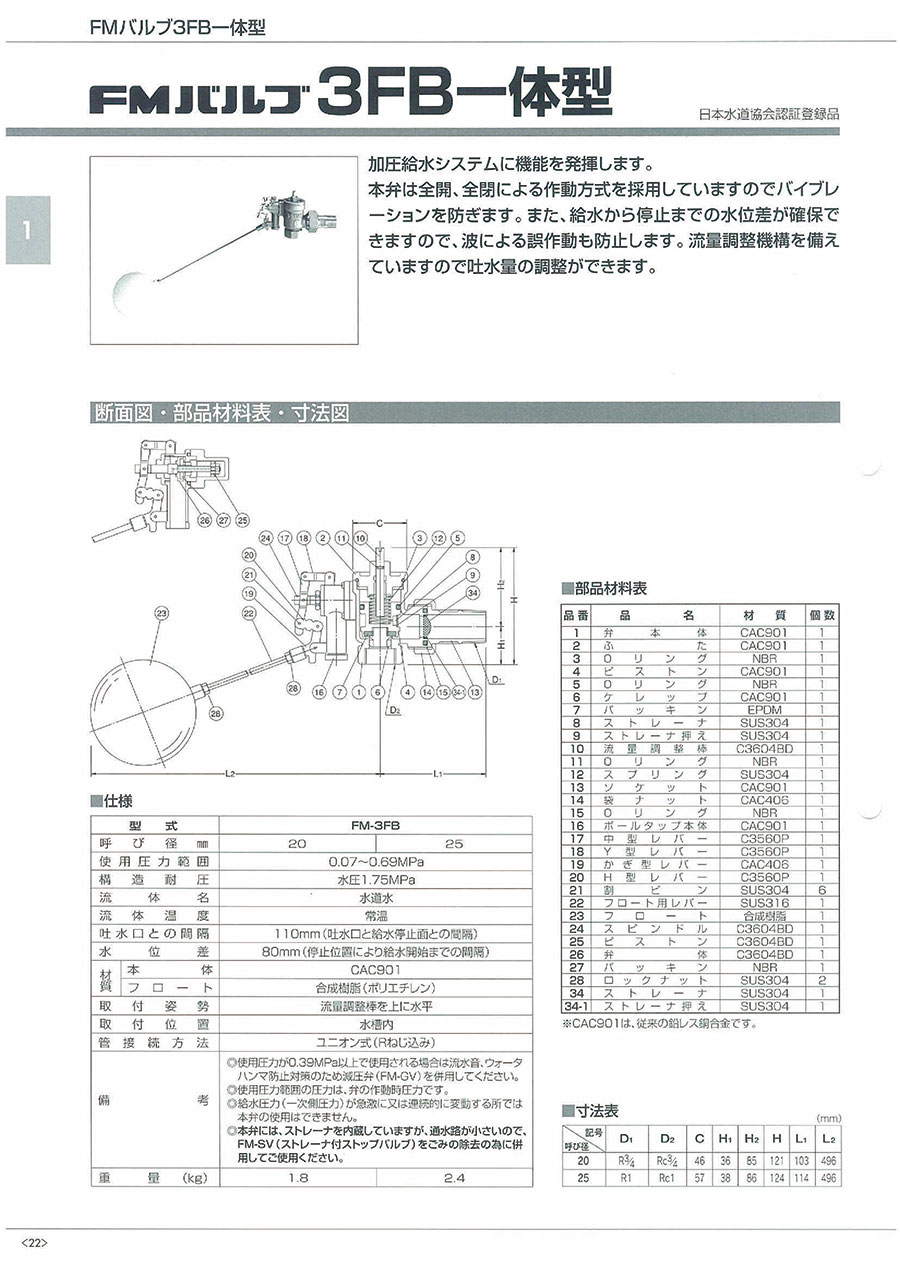

FMバルブ3FB一体型

外形図

製品仕様

規格表

使用例

取付例図

設置上の注意

• 本弁を取り付ける前に、一次側配管内の錆や夾雑物などを放水洗浄してください。
• 本弁には、ストレーナを内蔵していますが、通水路が小さいので、FM-SV（ストレーナ式ストップバルブ）をゴミ除去に併用してください。
• パイロット配管は不要です。
• 本弁は、点検などを考えマンホールの側に取り付けてください。
• ストップバルブ（FM-SV）はストレーナ清掃のため、本体の底より20cm程の空間を設けてください。
  ※本弁を地下の受水槽などに使用する場合は、排水ポンプ（オーバーフロー管の2倍以上の能力がある）を設けて、漏水事故などに備えてください。

■電極棒・副弁（ボールタップ）の取付位置

※吐出口空間
呼び径20mmについては、近接壁と吐水口中心の水平距離が40mm以上の場合、40mm以上とする。
呼び径25mmについては、近接壁と吐水口中心の水平距離が50mm以上の場合、50mm以上とする。

商品特長詳細

流量図
