WONST

クロスローラーテーブル（WRGT-B形）

カタログ

通常単価(税別): 13,692円～42,256円

税込単価: 15,061円～46,482円

通常出荷日：5日目～99日目

【特長】・クロスローラーテーブル。（WRGT-B形）・コンパクト形テーブル（ベースカウンターボアタイプ...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

WONST

通常出荷日：5 日目～

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

型番

最大ストローク

(mm)

幅W±0.1

(mm)

高さM±0.1

(mm)

長さL±0.1

(mm)

n x F

(mm)

n1 x F1

(mm)

基本定格荷重C(動)

(kN)

基本定格荷重Co(静)

(kN)

程度C

(μm)

程度D

(μm)

d x D x h

(mm)

ℓ1

(mm)

ℓ2

(mm)

最小発注数量

12	20	8	25	14	18	1 x 18	3.5	M2.6	10	1 x 10	4.1	7.5	7.5	4	6.6	3.5	0.46	0.61	2	4	2.5 x 4.1 x 2.2	18	-	1個
18	20	8	35	14	28	1 x 28	3.5	M2.6	10	2 x 10	4.1	7.5	7.5	4	6.6	5	0.63	0.92	2	4	2.5 x 4.1 x 2.2	25	-	1個
25	20	8	45	14	20	1 x 20	12.5	M2.6	10	3 x 10	4.1	7.5	7.5	4	6.6	3.5	0.95	1.53	2	5	2.5 x 4.1 x 2.2	38	25	1個
32	20	8	55	14	30	1 x 30	12.5	M2.6	10	4 x 10	4.1	7.5	7.5	4	6.6	3.5	1.09	1.84	2	5	2.5 x 4.1 x 2.2	48	29	1個
40	20	8	65	14	20	2 x 20	12.5	M2.6	10	5 x 10	4.1	7.5	7.5	4	6.6	5	1.23	2.14	2	5	2.5 x 4.1 x 2.2	55	31	1個
45	20	8	75	14	30	1 x 30	22.5	M2.6	10	6 x 10	4.1	7.5	7.5	4	6.6	5	1.50	2.75	2	5	2.5 x 4.1 x 2.2	65	35	1個
50	20	8	85	14	30	2 x 30	12.5	M2.6	10	7 x 10	4.1	7.5	7.5	4	6.6	5	1.63	3.06	2	5	2.5 x 4.1 x 2.2	75	40	1個
18	30	12	35	22	28	1 x 28	3.5	M3	15	1 x 15	6	10	11.5	6	12.0	5	0.46	1.08	2	4	3,5 x 6 x 3.2	25	-	1個
30	30	12	50	22	43	1 x 43	3.5	M3	15	2 x 15	6	10	11.5	6	12.0	7.5	0.64	1.63	2	4	3,5 x 6 x 3.2	35	-	1個
40	30	12	65	22	30	1 x 30	17.5	M3	15	3 x 15	6	10	11.5	6	12.0	5	0.81	2.17	2	5	3,5 x 6 x 3.2	55	33	1個
50	30	12	80	22	45	1 x 45	17.5	M3	15	4 x 15	6	10	11.5	6	12.0	5	1.11	3.25	2	5	3,5 x 6 x 3.2	70	40	1個
60	30	12	95	22	30	2 x 30	17.5	M3	15	5 x 15	6	10	11.5	6	12.0	5	1.25	3.79	2	5	3,5 x 6 x 3.2	85	45	1個
70	30	12	110	22	45	1 x 45	32.5	M3	15	6 x 15	6	10	11.5	6	12.0	7.5	1.39	4.34	2	5	3,5 x 6 x 3.2	95	50	1個
80	30	12	125	22	45	2 x 45	17.5	M3	15	7 x 15	6	10	11.5	6	12.0	7.5	1.52	4.88	2	5	3,5 x 6 x 3.2	110	55	1個
30	40	16	55	30	40	1 x 40	7.5	M4	25	1 x 25	7.5	15	1.5	8	16.0	7.5	2.71	3.67	2	5	4.5 x 7.5 x 4.2	40	-	1個
45	40	16	80	30	65	1 x 65	7.5	M4	25	2 x 25	7.5	15	1.5	8	16.0	6.0	4.06	6.11	2	5	4.5 x 7.5 x 4.2	68	43	1個
60	40	16	105	30	50	1 x 50	27.5	M4	25	3 x 25	7.5	15	1.5	8	16.0	7.5	4.68	7.33	3	6	4.5 x 7.5 x 4.2	90	55	1個
75	40	16	130	30	75	1 x 75	27.5	M4	25	4 x 25	7.5	15	1.5	8	16.0	7.5	5.86	9.78	3	6	4.5 x 7.5 x 4.2	115	65	1個
90	40	16	155	30	50	2 x 50	27.5	M4	25	5 x 25	7.5	15	1.5	8	16.0	7.5	6.98	12.2	3	6	4.5 x 7.5 x 4.2	140	95	1個
105	40	16	180	30	75	1 x 75	52.5	M4	25	6 x 25	7.5	15	1.5	8	16.0	7.5	8.05	14.7	3	6	4.5 x 7.5 x 4.2	165	85	1個
130	40	16	205	30	75	2 x 75	27.5	M4	25	7 x 25	7.5	15	1.5	8	16.0	7.5	8.57	15.9	3	6	4.5 x 7.5 x 4.2	190	90	1個

通常単価(税別) (税込単価)	通常出荷日

15,724円 ( 17,296円 )	15日目〜
13,943円 ( 15,337円 )	15日目〜
16,209円 ( 17,830円 )	15日目〜
20,732円 ( 22,805円 )	15日目〜
26,006円 ( 28,607円 )	15日目〜
29,025円 ( 31,928円 )	15日目〜
31,291円 ( 34,420円 )	15日目〜
13,692円 ( 15,061円 )	5日目〜
15,534円 ( 17,087円 )	5日目〜
18,428円 ( 20,271円 )	15日目〜
20,721円 ( 22,793円 )	15日目〜
23,617円 ( 25,979円 )	15日目〜
29,673円 ( 32,640円 )	15日目〜
34,521円 ( 37,973円 )	15日目〜
14,604円 ( 16,064円 )	15日目〜
17,426円 ( 19,169円 )	15日目〜
20,098円 ( 22,108円 )	15日目〜
25,780円 ( 28,358円 )	15日目〜
31,908円 ( 35,099円 )	15日目〜
37,778円 ( 41,556円 )	15日目〜
42,256円 ( 46,482円 )	15日目〜

詳細情報

基本情報

基本情報

【特長】
・クロスローラーテーブル。（WRGT-B形）
・コンパクト形テーブル（ベースカウンターボアタイプ）。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

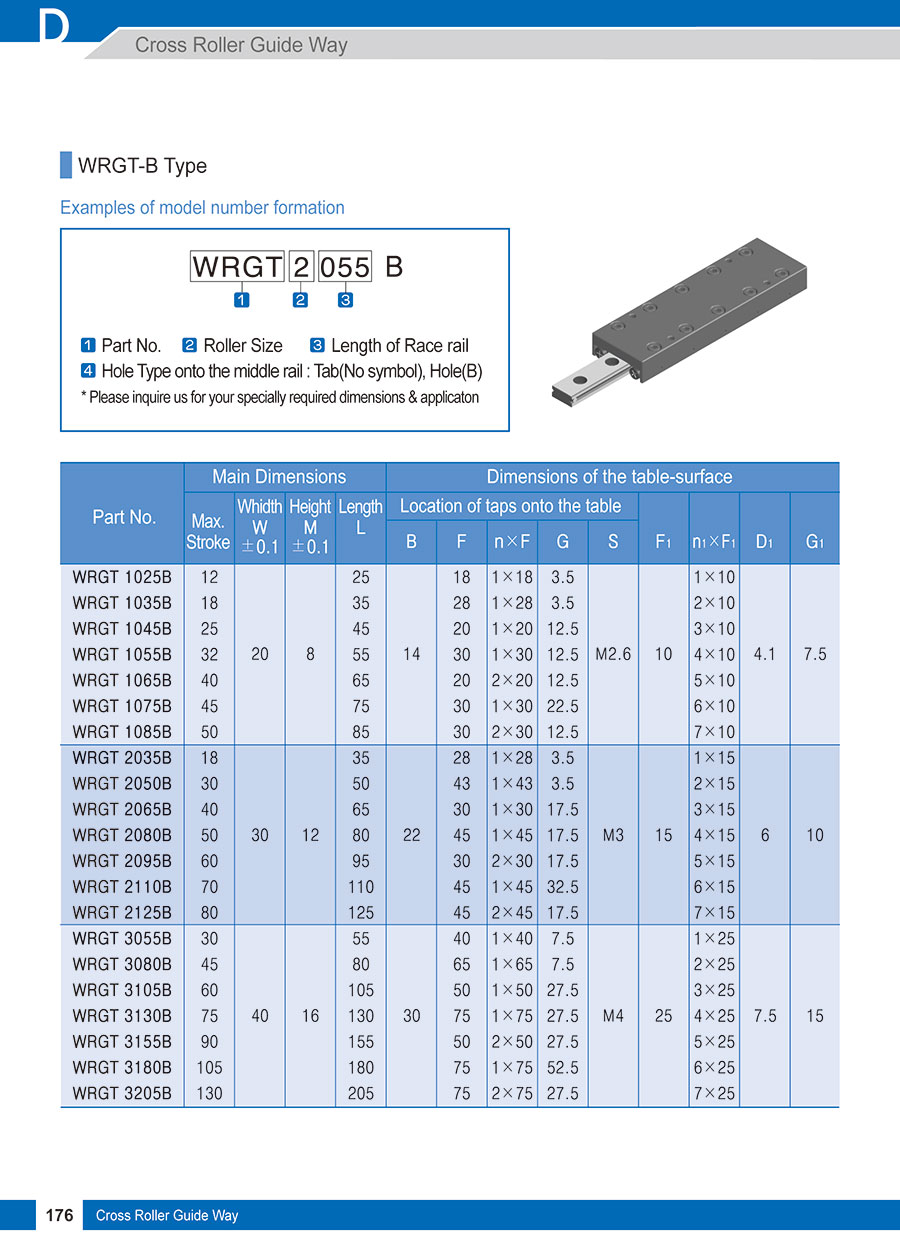

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
