WONST

クロスローラーテーブル（WRGT形）

カタログ

通常単価(税別): 13,691円～42,261円

税込単価: 15,060円～46,487円

通常出荷日：5日目～99日目

【特長】・クロスローラーテーブル。（WRGT形）・コンパクト形テーブル（ベースタップタイプ）。

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

WONST

通常出荷日：5 日目～

よく一緒に見られています

WONST

通常出荷日：5 日目～

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

型番

最大ストローク

(mm)

幅W±0.1

(mm)

高さM±0.1

(mm)

長さL±0.1

(mm)

n x F

(mm)

n1 x F1

(mm)

n2 x f1

(mm)

基本定格荷重C(動)

(kN)

基本定格荷重Co(静)

(kN)

程度C

(μm)

程度D

(μm)

最小発注数量

12	20	8	25	14	18	1 x 18	3.5	M2.6	10	1 x 10	4.1	7.5	7.5	4	6.6	M2.6	7.5	2 x 7.5	5	0.46	0.61	2	4	1個
18	20	8	35	14	28	1 x 28	3.5	M2.6	10	2 x 10	4.1	7.5	7.5	4	6.6	M2.6	10.0	2 x 10	7.5	0.63	0.92	2	4	1個
25	20	8	45	14	20	1 x 20	12.5	M2.6	10	3 x 10	4.1	7.5	7.5	4	6.6	M2.6	10.0	3 x 10	7.5	0.95	1.53	2	5	1個
32	20	8	55	14	30	1 x 30	12.5	M2.6	10	4 x 10	4.1	7.5	7.5	4	6.6	M2.6	10.0	4 x 10	7.5	1.09	1.84	2	5	1個
40	20	8	65	14	20	2 x 20	12.5	M2.6	10	5 x 10	4.1	7.5	7.5	4	6.6	M2.6	10.0	5 x 10	7.5	1.23	2.14	2	5	1個
45	20	8	75	14	30	1 x 30	22.5	M2.6	10	6 x 10	4.1	7.5	7.5	4	6.6	M2.6	10.0	6 x 10	7.5	1.50	2.75	2	5	1個
50	20	8	85	14	30	2 x 30	12.5	M2.6	10	7 x 10	4.1	7.5	7.5	4	6.6	M2.6	10.0	7 x 10	7.5	1.63	3.06	2	5	1個
18	30	12	35	22	28	1 x 28	3.5	M3	15	1 x 15	6	10	11.5	6	12.0	M3	20.0	1 x 20	7.5	0.84	1.08	2	4	1個
30	30	12	50	22	43	1 x 43	3.5	M3	15	2 x 15	6	10	11.5	6	12.0	M3	15.0	2 x 15	10	1.17	1.63	2	4	1個
40	30	12	65	22	30	1 x 30	17.5	M3	15	3 x 15	6	10	11.5	6	12.0	M3	15.0	3 x 15	10	1.46	2.17	2	5	1個
50	30	12	80	22	45	1 x 45	17.5	M3	15	4 x 15	6	10	11.5	6	12.0	M3	15.0	4 x 15	10	2.01	3.25	2	5	1個
60	30	12	95	22	30	2 x 30	17.5	M3	15	5 x 15	6	10	11.5	6	12.0	M3	15.0	5 x 15	10	2.27	3.79	2	5	1個
70	30	12	110	22	45	1 x 45	32.5	M3	15	6 x 15	6	10	11.5	6	12.0	M3	15.0	6 x 15	10	2.52	4.34	2	5	1個
80	30	12	125	22	45	2 x 45	17.5	M3	15	7 x 15	6	10	11.5	6	12.0	M3	15.0	7 x 15	10	2.76	4.88	2	5	1個
30	40	16	55	30	40	1 x 40	7.5	M4	25	1 x 25	7.5	15	15.5	8	16.0	M4	35	1 x 35	10	2.71	3.67	2	5	1個
45	40	16	80	30	65	1 x 65	7.5	M4	25	2 x 25	7.5	15	15.5	8	16.0	M4	25	2 x 25	15	4.06	6.11	2	5	1個
60	40	16	105	30	50	1 x 50	27.5	M4	25	3 x 25	7.5	15	15.5	8	16.0	M4	25	3 x 25	15	4.68	7.33	3	6	1個
75	40	16	130	30	75	1 x 75	27.5	M4	25	4 x 25	7.5	15	15.5	8	16.0	M4	25	4 x 25	15	5.86	9.78	3	6	1個
90	40	16	155	30	50	2 x 50	27.5	M4	25	5 x 25	7.5	15	15.5	8	16.0	M4	25	5 x 25	15	6.98	12.2	3	6	1個
105	40	16	180	30	75	1 x 75	52.5	M4	25	6 x 25	7.5	15	15.5	8	16.0	M4	25	6 x 25	15	8.05	14.7	3	6	1個
130	40	16	205	30	75	2 x 75	27.5	M4	25	7 x 25	7.5	15	15.5	8	16.0	M4	25	7 x 25	15	8.57	15.9	3	6	1個

通常単価(税別) (税込単価)	通常出荷日

15,724円 ( 17,296円 )	15日目〜
13,943円 ( 15,337円 )	15日目〜
16,210円 ( 17,831円 )	5日目〜
20,732円 ( 22,805円 )	15日目〜
26,006円 ( 28,607円 )	15日目〜
29,025円 ( 31,928円 )	15日目〜
31,291円 ( 34,420円 )	15日目〜
13,691円 ( 15,060円 )	15日目〜
15,536円 ( 17,090円 )	5日目〜
18,428円 ( 20,271円 )	15日目〜
20,724円 ( 22,796円 )	15日目〜
23,619円 ( 25,981円 )	5日目〜
29,676円 ( 32,644円 )	15日目〜
34,524円 ( 37,976円 )	15日目〜
14,607円 ( 16,068円 )	15日目〜
17,429円 ( 19,172円 )	15日目〜
20,101円 ( 22,111円 )	15日目〜
25,783円 ( 28,361円 )	15日目〜
31,913円 ( 35,104円 )	15日目〜
37,784円 ( 41,562円 )	15日目〜
42,261円 ( 46,487円 )	15日目〜

詳細情報

基本情報

基本情報

【特長】
・クロスローラーテーブル。（WRGT形）
・コンパクト形テーブル（ベースタップタイプ）。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

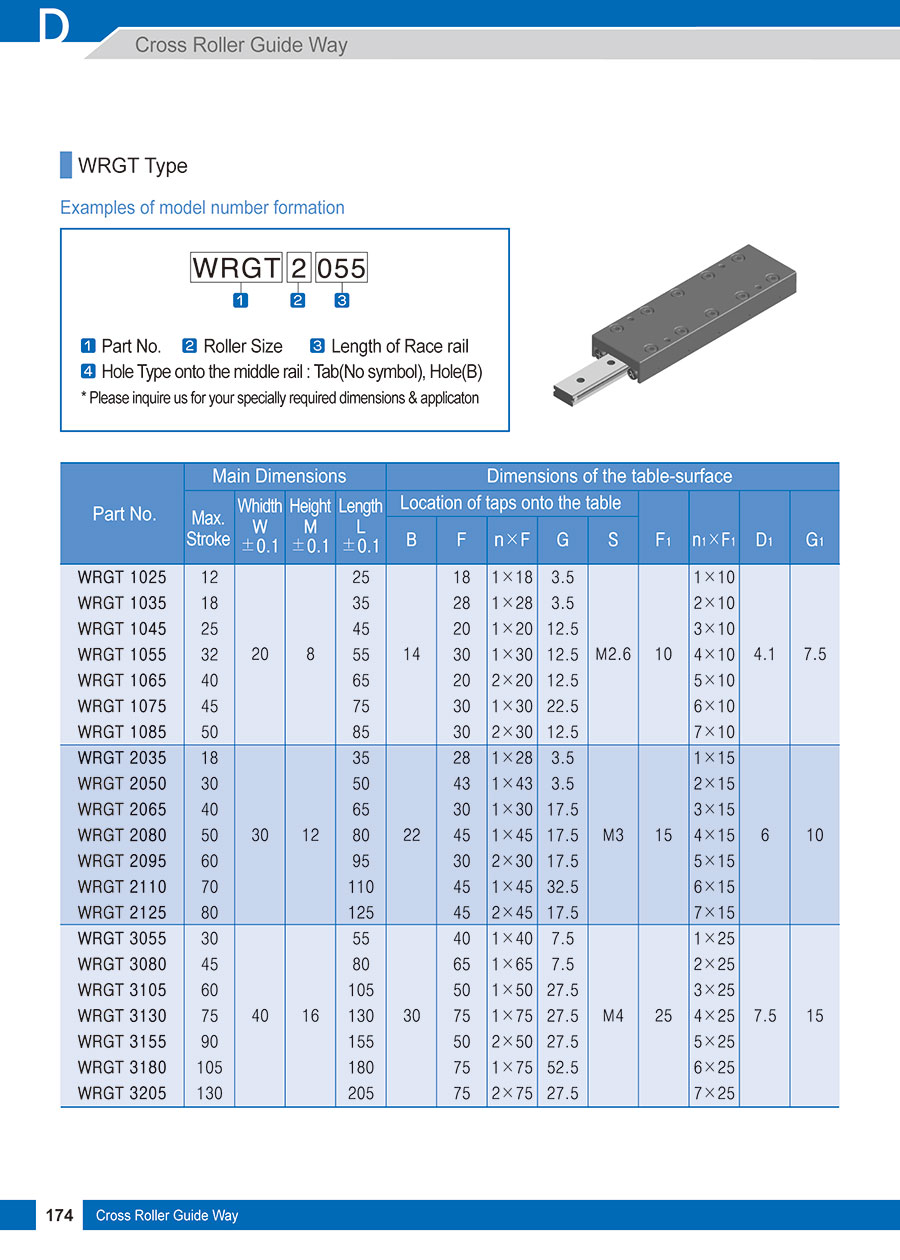

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
