WONST

クロスローラーガイド(WRGO形)

カタログ

通常単価(税別): 14,436円～47,726円

税込単価: 15,880円～52,499円

通常出荷日：15日目～99日目

【特長】・ローラーケージがレールの90゜V溝を転動するコンパクトな高剛性直線ガイド。・2列のローラーガ...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

WONST

通常出荷日：5 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

型番

最大ストローク

(mm)

ローラー数

(mm)

M x P

(mm)

基本定格荷重C(動)

(kN)

基本定格荷重Co(静)

(kN)

質量

(kg/m)

最小発注数量

56	6	7	100	30	15	14.4	1 x 50	25	6	M6	5.2	9.5	5.2	3	16.4	22.7	1.5	1個
96	6	10	150	30	15	14.4	2 x 50	25	6	M6	5.2	9.5	5.2	3	24.5	37.8	1.5	1個
136	6	13	200	30	15	14.4	3 x 50	25	6	M6	5.2	9.5	5.2	3	28.2	45.4	1.5	1個
156	6	17	250	30	15	14.4	4 x 50	25	6	M6	5.2	9.5	5.2	3	35.4	60.5	1.5	1個
196	6	20	300	30	15	14.4	5 x 50	25	6	M6	5.2	9.5	5.2	3	42.1	75.6	1.5	1個
216	6	24	350	30	15	14.4	6 x 50	25	6	M6	5.2	9.5	5.2	3	48.5	90.7	1.5	1個
256	6	27	400	30	15	14.4	7 x 50	25	6	M6	5.2	9.5	5.2	3	51.7	98.3	1.5	1個
276	6	31	450	30	15	14.4	8 x 50	25	6	M6	5.2	9.5	5.2	3	57.8	113	1.5	1個
118	9	10	200	40	20	19.2	1 x 100	50	8	M8	6.8	10.5	6.2	4	62.3	94.8	3.2	1個
178	9	15	300	40	20	19.2	2 x 100	50	8	M8	6.8	10.5	6.2	4	81.1	133	3.2	1個
238	9	20	400	40	20	19.2	3 x 100	50	8	M8	6.8	10.5	6.2	4	107	190	3.2	1個
298	9	25	500	40	20	19.2	4 x 100	50	8	M8	6.8	10.5	6.2	4	123	228	3.2	1個

通常単価(税別) (税込単価)	通常出荷日

14,436円 ( 15,880円 )	15日目〜
16,628円 ( 18,291円 )	15日目〜
17,161円 ( 18,877円 )	15日目〜
21,546円 ( 23,701円 )	15日目〜
25,329円 ( 27,862円 )	15日目〜
28,962円 ( 31,858円 )	15日目〜
33,047円 ( 36,352円 )	15日目〜
39,040円 ( 42,944円 )	15日目〜
21,489円 ( 23,638円 )	15日目〜
29,340円 ( 32,274円 )	15日目〜
38,695円 ( 42,565円 )	15日目〜
47,726円 ( 52,499円 )	15日目〜

詳細情報

基本情報

基本情報

【特長】
・ローラーケージがレールの90゜V溝を転動するコンパクトな高剛性直線ガイド。
・2列のローラーガイドを平行に装着することで、軸に直角にかかるすべての方向の荷重の負荷を受けることができます。
・専用レール4本とローラーケージ2本を1セットとして構成。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

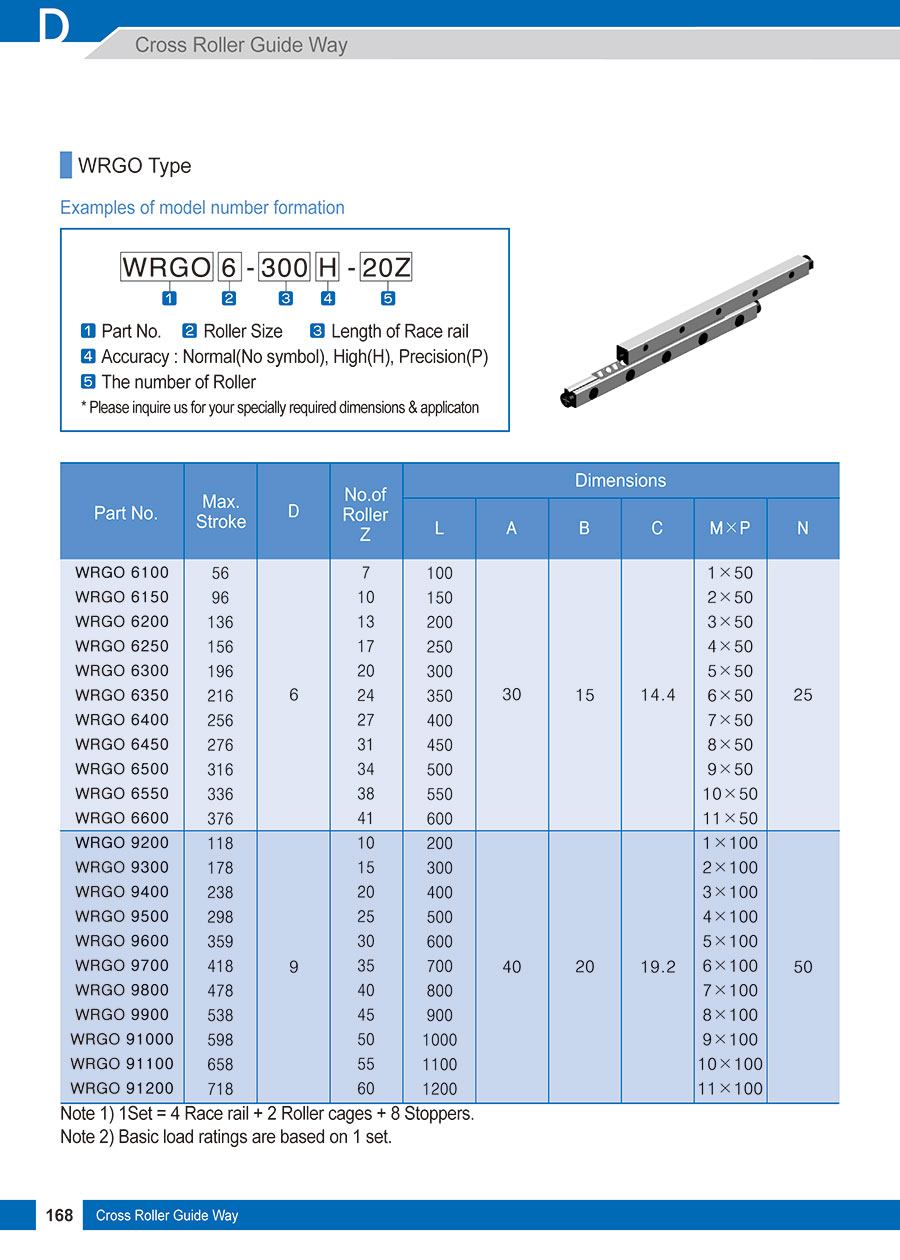

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
