フランジ付リニアブッシュ インローロングタイプ 二面フランジ
- 通常単価(税別)
- 3,689円
- 税込単価
- 4,058円
通常出荷日：1日目～99日目
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱ってお...
詳細を確認- 【CAD間違い箇所】ザグリ穴位置⇒「正」：カタログ掲載2D図面が正しい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
LMYMHP30LUUの仕様・寸法情報
タイプ
インローフランジ
フランジ形状
二面フランジ
直動/回転運動
リニアブッシュ(直動のみ)
軸径(φ)
30
基本定格荷重 動定格(N)
2490
全長 L(mm)
123
外筒材質
[鉄] 軸受鋼
外筒表面処理
表面処理なし
潤滑の種類
なし
外径 D(φ)
45
フランジ形状
丸形2面取り
ボール材質
軸受鋼
シール
有り
金属リテーナー有無
なし
商品情報
外形図
（2）：軸径
製品仕様
- 外筒材質：軸受鋼
- ボール材質：軸受鋼
- 使用雰囲気温度：-20～+80℃
規格表
| 型番 | dr | D | L | l | H | T | d | d1 | t | A | F | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 軸径 | シール | - | 公差 | - | 公差 | - | 公差 | ||||||||
| LMYMHP | 13L | UU （シール付 タイプ） | 13 | 0 -0.010 | 23 | 0 -0.016 | 61 | 0 -0.3 | 6 | 43 | 6 | 4.5 | 7.5 | 4.1 | 33 | - |
| 16L | 16 | 28 | 70 | 6 | 48 | 6 | 4.5 | 7.5 | 4.1 | 31 | 22 | |||||
| 20L | 20 | 0 -0.012 | 32 | 0 -0.019 | 80 | 8 | 54 | 8 | 5.5 | 9 | 5.1 | 36 | 24 | |||
| 25L | 25 | 40 | 112 | 0 -0.4 | 62 | 40 | 32 | |||||||||
| 30L | 30 | 45 | 123 | 10 | 74 | 10 | 6.6 | 11 | 6.1 | 49 | 35 | |||||
| 型番 | 偏心 | 直角度 | 基本定格荷重 | 質量（g） | |||
|---|---|---|---|---|---|---|---|
| Type | 軸径 | シール | C（動）N | Co（静）N | |||
| LMYMHP | 13L | UU （シール付 タイプ） | 0.115 | 0.115 | 813 | 1,570 | 123 |
| 16L | 1,230 | 2,350 | 182 | ||||
| 20L | 0.020 | 0.020 | 1,400 | 2,740 | 247 | ||
| 25L | 1,560 | 3,140 | 525 | ||||
| 30L | 2,490 | 5,490 | 645 | ||||
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。中国に本社を構える直動部品メーカーです。MYT社の商品は、厳重な管理体制の下で製造され、世界各国で採用されています。
ご注意
- 【CAD間違い箇所】ザグリ穴位置⇒「正」：カタログ掲載2D図面が正しい。

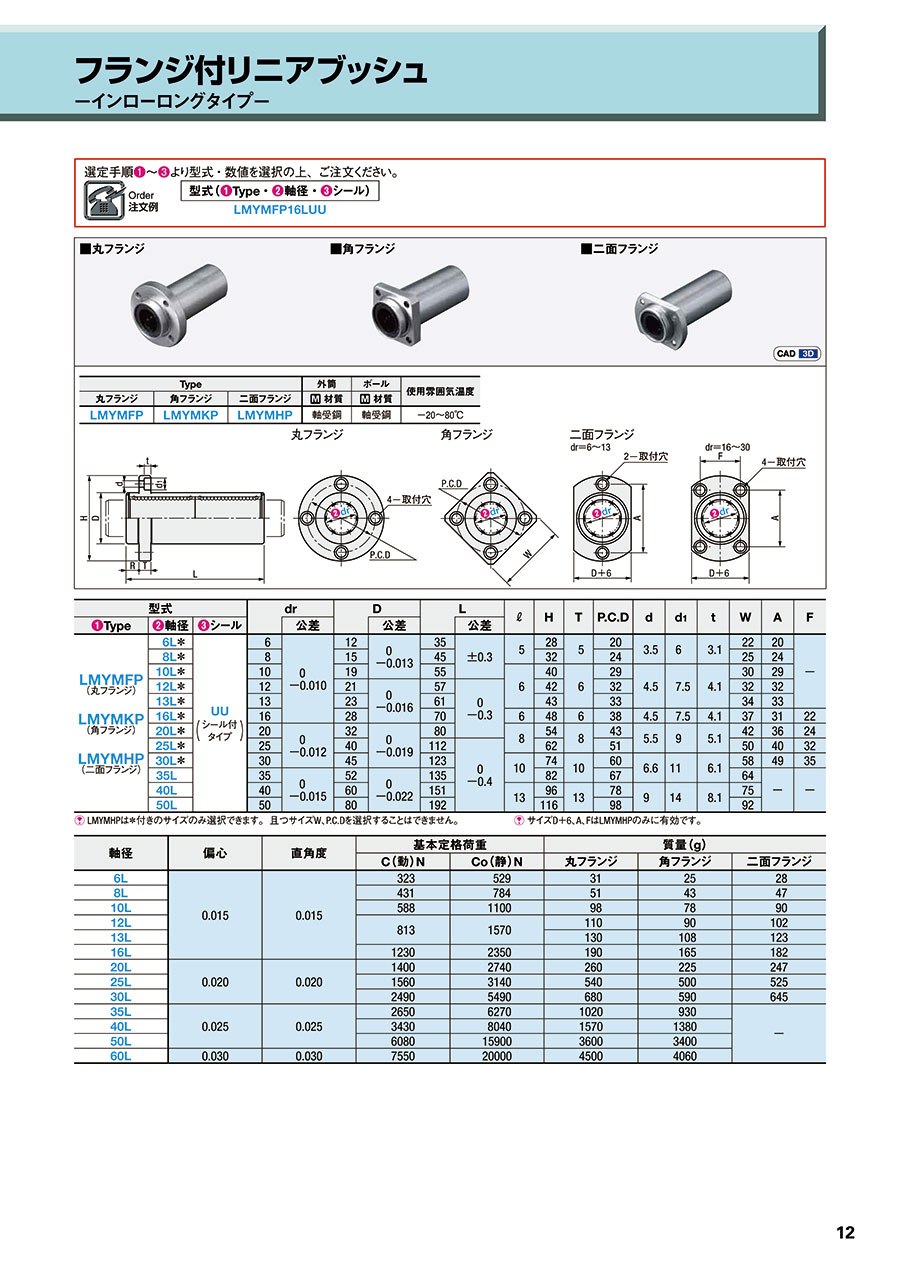

カタログ
商品担当おすすめ
フランジ付リニアブッシュ インローロングタイプ 二面フランジの型番LMYMHP30LUUのページです。
型番LMYMHP30LUUに関する仕様情報を記載しております。
