軸径(φ)
~mm- 50
基本定格荷重 動定格(N)
~mm- 6080
全長 L(mm)
~mm- 192
外径 D(φ)
~mm- 80
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 1日以内
フランジ付リニアブッシュスタンダードタイプ ロングタイプ 丸フランジ
- 通常単価(税別)
- 8,854円
- 税込単価
- 9,739円
通常出荷日：1日目～99日目
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱ってお...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
LMYMF50LUUの仕様・寸法情報
タイプ
標準フランジ
フランジ形状
丸フランジ
直動/回転運動
リニアブッシュ(直動のみ)
軸径(φ)
50
基本定格荷重 動定格(N)
6080
全長 L(mm)
192
外筒材質
[鉄] 軸受鋼
外筒表面処理
表面処理なし
潤滑の種類
なし
外径 D(φ)
80
フランジ形状
丸型
ボール材質
軸受鋼
シール
有り
金属リテーナー有無
なし
商品情報

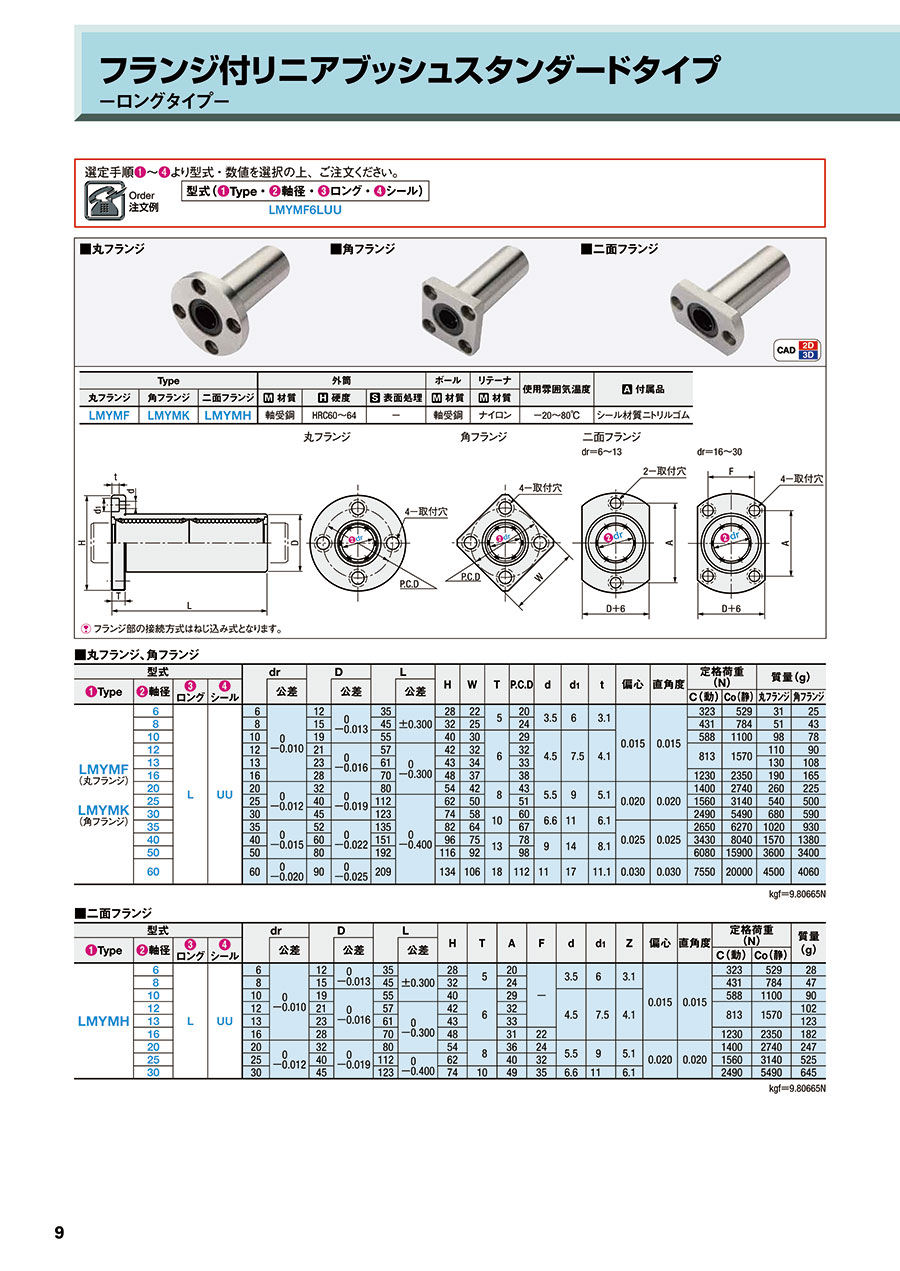

外形図
（2）：軸径
※フランジ部の接続方式はねじ込み式となります。
製品仕様
- 外筒材質：軸受鋼
- 外筒硬度：HRC60～64
- ボール材質：軸受鋼
- リテーナ材質：ナイロン
- 使用雰囲気温度：-20～+80℃
- 付属品：シール材質ニトリルゴム
規格表
| 型番 | dr | D | L | H | W | T | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 軸径 | ロング | シール | - | 公差 | - | 公差 | - | 公差 | |||
| LMYMF | 6 | L | UU | 6 | 0 -0.010 | 12 | 0 -0.013 | 35 | ±0.300 | 28 | 22 | 5 |
| 8 | 8 | 15 | 45 | 32 | 25 | |||||||
| 10 | 10 | 19 | 55 | 40 | 30 | 6 | ||||||
| 12 | 12 | 21 | 0 -0.016 | 57 | 0 -0.300 | 42 | 32 | |||||
| 13 | 13 | 23 | 61 | 43 | 34 | |||||||
| 16 | 16 | 28 | 70 | 48 | 37 | |||||||
| 20 | 20 | 0 -0.012 | 32 | 0 -0.019 | 80 | 54 | 42 | 8 | ||||
| 25 | 25 | 40 | 112 | 0 -0.400 | 62 | 50 | ||||||
| 30 | 30 | 45 | 123 | 74 | 58 | 10 | ||||||
| 35 | 35 | 0 -0.015 | 52 | 0 -0.022 | 135 | 82 | 64 | |||||
| 40 | 40 | 60 | 151 | 96 | 75 | 13 | ||||||
| 50 | 50 | 80 | 192 | 116 | 92 | |||||||
| 60 | 60 | 0 -0.020 | 90 | 0 -0.025 | 209 | 134 | 106 | 18 | ||||
| 型番 | P.C.D | d | d1 | t | 偏心 | 直角度 | 定格荷重（N） | 質量 （g） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 軸径 | ロング | シール | C（動） | Co（静） | |||||||
| LMYMF | 6 | L | UU | 20 | 3.5 | 6 | 3.1 | 0.015 | 0.015 | 323 | 529 | 31 |
| 8 | 24 | 431 | 784 | 51 | ||||||||
| 10 | 29 | 4.5 | 7.5 | 4.1 | 588 | 1,100 | 98 | |||||
| 12 | 32 | 813 | 1,570 | 110 | ||||||||
| 13 | 33 | 130 | ||||||||||
| 16 | 38 | 1,230 | 2,350 | 190 | ||||||||
| 20 | 43 | 5.5 | 9 | 5.1 | 0.020 | 0.020 | 1,400 | 2,740 | 260 | |||
| 25 | 51 | 1,560 | 3,140 | 540 | ||||||||
| 30 | 60 | 6.6 | 11 | 6.1 | 2,490 | 5,490 | 680 | |||||
| 35 | 67 | 0.025 | 0.025 | 2,650 | 6,270 | 1,020 | ||||||
| 40 | 78 | 9 | 14 | 8.1 | 3,430 | 8,040 | 1,570 | |||||
| 50 | 98 | 6,080 | 15,900 | 3,600 | ||||||||
| 60 | 112 | 11 | 17 | 11.1 | 0.030 | 0.030 | 7,550 | 20,000 | 4,500 | |||
kgf＝9.80665N
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。中国に本社を構える直動部品メーカーです。MYT社の商品は、厳重な管理体制の下で製造され、世界各国で採用されています。
