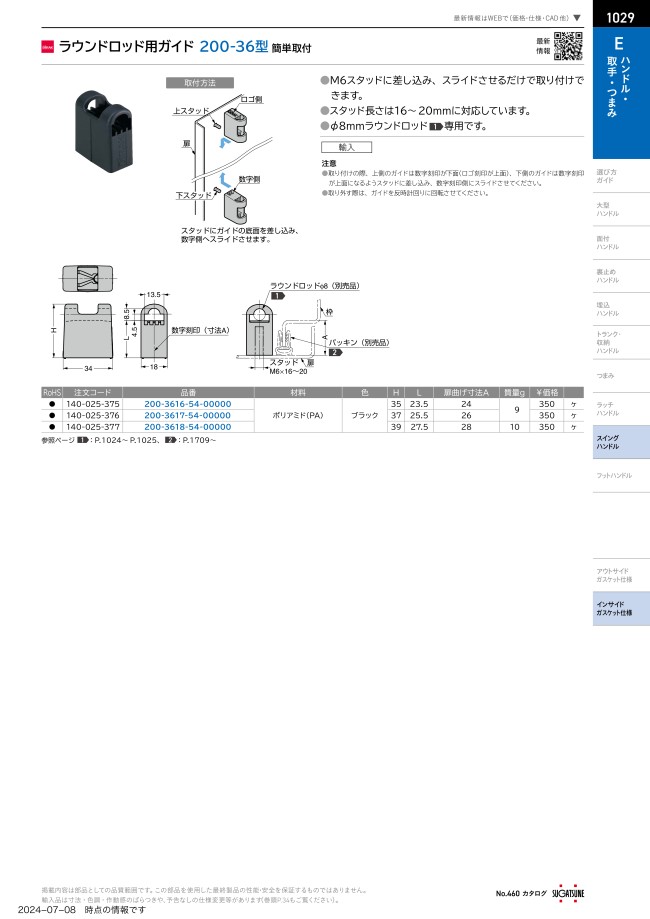

外形図
規格表
| 型 番 | 材 料 | 色 | H | L | 扉曲げ寸法A | 質量g |
|---|---|---|---|---|---|---|
| 200-3616-54-00000 | ポリアミド（PA） | ブラック | 35 | 23.5 | 24 | 9 |
| 200-3617-54-00000 | 37 | 25.5 | 26 | |||
| 200-3618-54-00000 | 39 | 27.5 | 28 | 10 |
使用例
取付方法
スタッドにガイドの底面を差し込み、数字側へスライドさせます。
- 取り付けの際、上側のガイドは数字刻印が下面（ロゴ刻印が上面）、下側のガイドは数字刻印が上面になるようスタッドに差し込み、数字刻印側にスライドさせてください。
- 取り外す際は、ガイドを反時計回りに回転させてください。
注意・禁止事項
- 輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
- 製品内容は部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
絞り込み条件：2 項目の仕様が未選択です
高さ(mm)
- 35
- 37
- 39
扉曲げ寸法(mm)
- 24
- 26
- 28
タイプ
- 200-36
CAD
- 3D
出荷日
- すべて
- 4日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
390円 ( 429円 ) | 4日目 |
390円 ( 429円 ) | 4日目 |
390円 ( 429円 ) | 4日目 |
詳細情報
基本情報
ラウンドロッド用のガイド。
【特長】
・M6スタッドに差し込み、矢印の方向にスライドさせるだけで取り付けできる。
・スタッド長さは16～20mmに対応。
【用途】
・φ8（直径8mm）ラウンドロッド専用。
