多ピン用 接続部品 MS 大気側 プラグ
- 通常単価(税別)
- 8,293円～13,914円
- 税込単価
- 9,122円～15,305円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
多ビンMS用大気側プラグ。【特長】・ソルダーカップ形状のソケットコンタクトを組み込み。【用途】・真空チ...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
大気側プラグ MS 6 PIN 用の特長
商品参考図（型式：ASP6MS）
| 材質 | スリーブ：アルミ合金 絶縁体：合成樹脂 コンタクト：銅合金 + 金メッキ ブッシュ：合成ゴム |
|---|---|
| 使用温度範囲：℃ | -55～125 |
寸法
寸法図
単位：mm
| 極数 | A | B | C | D | E | 型式 |
|---|---|---|---|---|---|---|
| 6 | 28.6 | 37 | 54.8 | 108 | 24.6 | ASP6MS |
| 10 | 34.1 | 31.8 | 63 | 108 | 30.2 | ASP10MS |
| 14 | 37.3 | 36.7 | 69.1 | 111 | 34.9 | ASP14MS |
| 19 | 40.5 | 36.7 | 69.1 | 111 | 34.9 | ASP19MS |
| 24 | 43.7 | 42.4 | 75.5 | 113 | 42.1 | ASP24MS |
| 37 | 50 | 42.4 | 75.5 | 113 | 42.1 | ASP37MS |
| 48 | 62.7 | 57.9 | 79.8 | 111 | 56.4 | ASP48MS |
詳細情報
基本情報
多ビンMS用大気側プラグ。
【特長】
・ソルダーカップ形状のソケットコンタクトを組み込み。
【用途】
・真空チャンバーへの信号の導入・取り出し。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

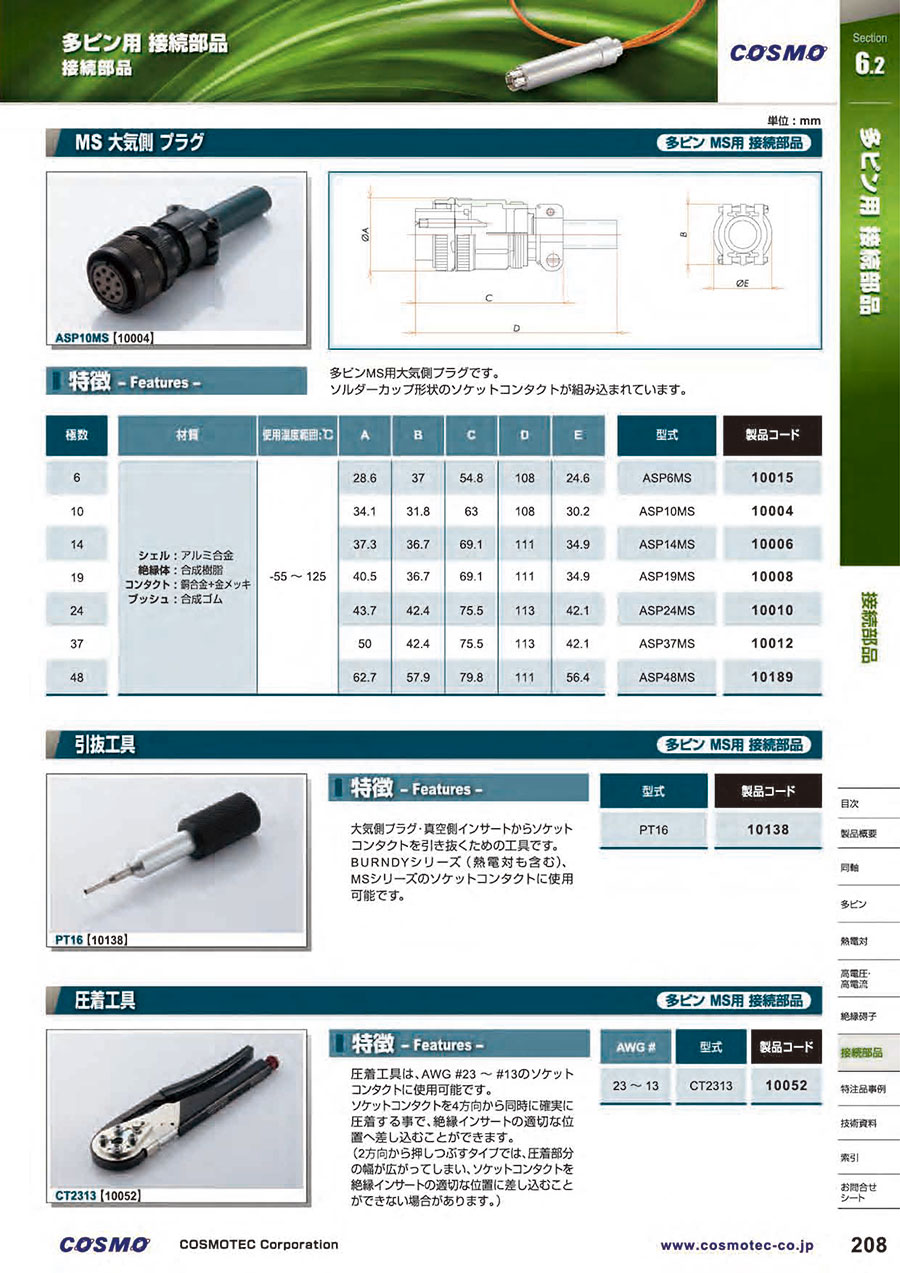

カタログ
