同軸用 接続部品 真空側 ソケットコンタクト【10個入り】

同軸用 接続部品 真空側 ソケットコンタクト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • プッシュオンタイプ
  • 圧着タイプ
  • バレルタイプ
  • 数量スライド割引
通常単価(税別):
2,457円~
通常出荷日:
在庫品1日目~  当日出荷可能

真空側で、電極とケーブルを接続する際に使用するソケットコンタクトです。
【特長】
・圧着タイプ:工具を用い、ケーブルと圧着接続します。端子側は差し込み式となります
・プッシュオンタイプ:ケーブルとの接続は、ネジ固定で行います。端子側は差し込み式となります
・バレルタイプ:ケーブルとの接続、端子側の接続、共にネジで固定します
【用途】
・真空チャンバーへの信号の導入・取り出し

PDF

型番

5 の型番候補があります候補を表示

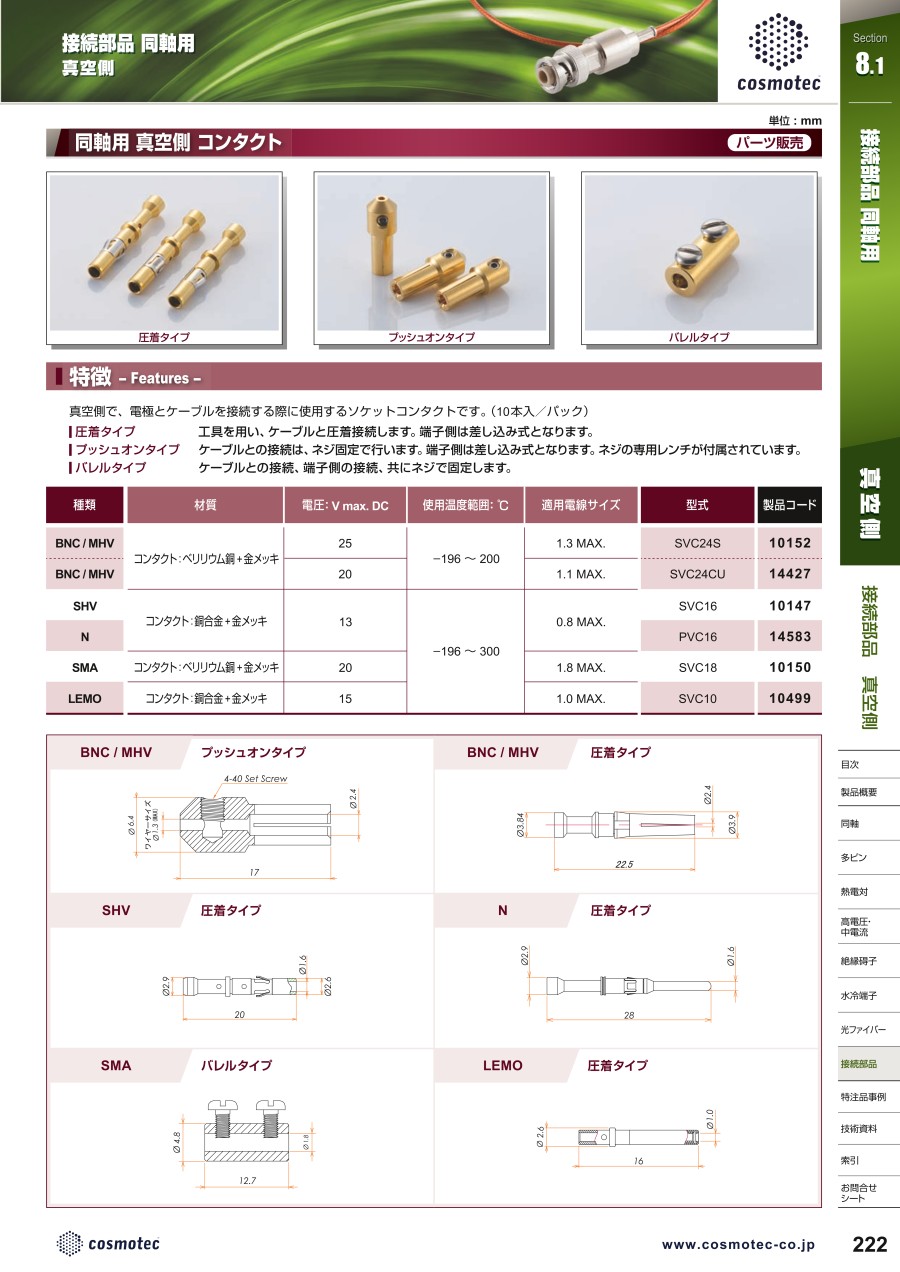

同軸 接続部品 真空側 ソケットコンタクトの特長

商品参考図1(参考商品:SVC24S)

商品参考図1(参考商品:SVC24S)

商品参考図2(参考商品:SVC24S)

商品参考図2(参考商品:SVC24S)

商品参考図3(参考商品:SVC24S)

商品参考図3(参考商品:SVC24S)

接続部品材質電流:A max.適用電線サイズ使用温度範囲:℃型式
BNC
&
MHV
ベリリウム銅+金メッキ251.3 MAX.-196~200SVC24S
SHV銅合金+金メッキ130.8 MAX.-196~300SVC16
NPAC16
SMAベリリウム銅+金メッキ201.8 MAX.SVC18
LEMO銅合金+金メッキ151.0 MAX.SVC10

寸法

寸法図(BNC、MHV プッシュオンタイプ)

寸法図(BNC、MHV プッシュオンタイプ)

寸法図(SHV 圧着タイプ)

寸法図(SHV 圧着タイプ)

寸法図(N 圧着タイプ)

寸法図(N 圧着タイプ)

寸法図(SMA バレルタイプ)

寸法図(SMA バレルタイプ)

寸法図(LEMO 圧着タイプ)

寸法図(LEMO 圧着タイプ)

型番

PAC16

SVC10

SVC16

SVC18

SVC24S

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
製品コード 接続部品 電流(MAX)
(A)
使用温度範囲
(℃)
本体材質

2,457円

10個入り

1パックあり

7日目

10133 N 13 -196~300 銅合金.+金メッキ

9,605円

10個入り

1パック

在庫品1日目

当日出荷可能

10499 LEMO 15 -196~300 銅合金.+金メッキ

7,623円

10個入り

1パック

在庫品1日目

当日出荷可能

10147 SHV 13 -196~300 銅合金.+金メッキ

20,715円

10個入り

1パック

在庫品1日目

当日出荷可能

10150 SMA 20 -196~300 ベリリウム銅+金メキン

25,286円

10個入り

1パック

在庫品1日目

当日出荷可能

10152 BNC&MHV 25 -196~200 ベリリウム銅+金メキン
