コスモテック（導入端子）

電流導入端子高電圧・中電流 3KV 35A

カタログ |

通常単価(税別): 38,855円～146,114円

税込単価: 42,741円～160,725円

通常出荷日：在庫品1日目～14日目一部当日出荷可能

電力、ヒーター、ランプ等、大きな電流の導入に使用されています。【用途】・真空チャンバーへの信号の導入・...

よく一緒に見られています

コスモテック（導入端子）

通常出荷日：14 日目～

よく一緒に見られています

コスモテック（導入端子）

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

NW/KF フランジの寸法

寸法図

直径

単位：mm

端子数	フランジ規格サイズ	A	B	C	D	P.C.D.	型式
1	NW / KF 16	30	6	128	62	-	N23K35A1CUM2
1	NW / KF 25	40	6	128	62	-	N33K35A1CUM2
2	NW / KF 25	40	6	128	62	14	N33K35A2CUM2
1	NW / KF 40	55	6	128	62	-	N43K35A1CUM2
2	NW / KF 40	55	6	128	62	22	N43K35A2CUM2
3	NW / KF 40	55	6	128	62	24	N43K35A3CUM2
4	NW / KF 40	55	6	128	62	26	N43K35A4CUM2

ICF フランジの寸法

寸法図

直径

単位：mm

端子数	フランジ規格サイズ	A	B	C	D	P.C.D.	型式
1	ICF 34	34	7.5	128.5	61.5	-	C13K35A1CUM2
1	ICF 70	70	12.7	128.5	61.5	-	C23K35A1CUM2
2	ICF 70	70	12.7	128.5	61.5	20	C23K35A2CUM2
3	ICF 70	70	12.7	128.5	61.5	23	C23K35A3CUM2
4	ICF 70	70	12.7	128.5	61.5	25	C23K35A4CUM2

製品仕様

タイプ	Feedthrough
コネクター	3 kV / 35 A
電圧：V max.DC	3,000
電流値 / 1本あたり：A max.	35
絶縁抵抗値：ohm min.	10⁹
リーク量：1.3×Pa・m³/s	10^-10
使用温度範囲：℃*	-196 ～ 300

※ コネクター単体の温度範囲です。接続部品により変動します。

フランジ	SUS 304
スリーブ	コバール^®
電極	無酸素銅
絶縁体	アルミナセラミック

型番リスト

表示件数

型番

端子数	フランジ規格	フランジサイズ（呼び）	製品コード	最小発注数量

1	ICF	70	10343	1個
2	ICF	70	10018	1個
4	ICF	70	10019	1個
1	NW/KF	25	10110	1個
2	NW/KF	25	10111	1個
1	NW/KF	40	10419	1個
2	NW/KF	40	10505	1個
3	NW/KF	40	10274	1個
4	NW/KF	40	10130	1個

通常単価(税別) (税込単価)	通常出荷日

45,357円 ( 49,893円 )	7日目
82,064円 ( 90,270円 )	7日目
138,628円 ( 152,491円 )	在庫品1日目当日出荷可能
42,702円 ( 46,972円 )	6日目
78,988円 ( 86,887円 )	14日目
38,855円 ( 42,741円 )	14日目
79,571円 ( 87,528円 )	7日目
98,779円 ( 108,657円 )	7日目
146,114円 ( 160,725円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電力、ヒーター、ランプ等、大きな電流の導入に使用されています。
【用途】
・真空チャンバーへの信号の導入・取り出しに使用

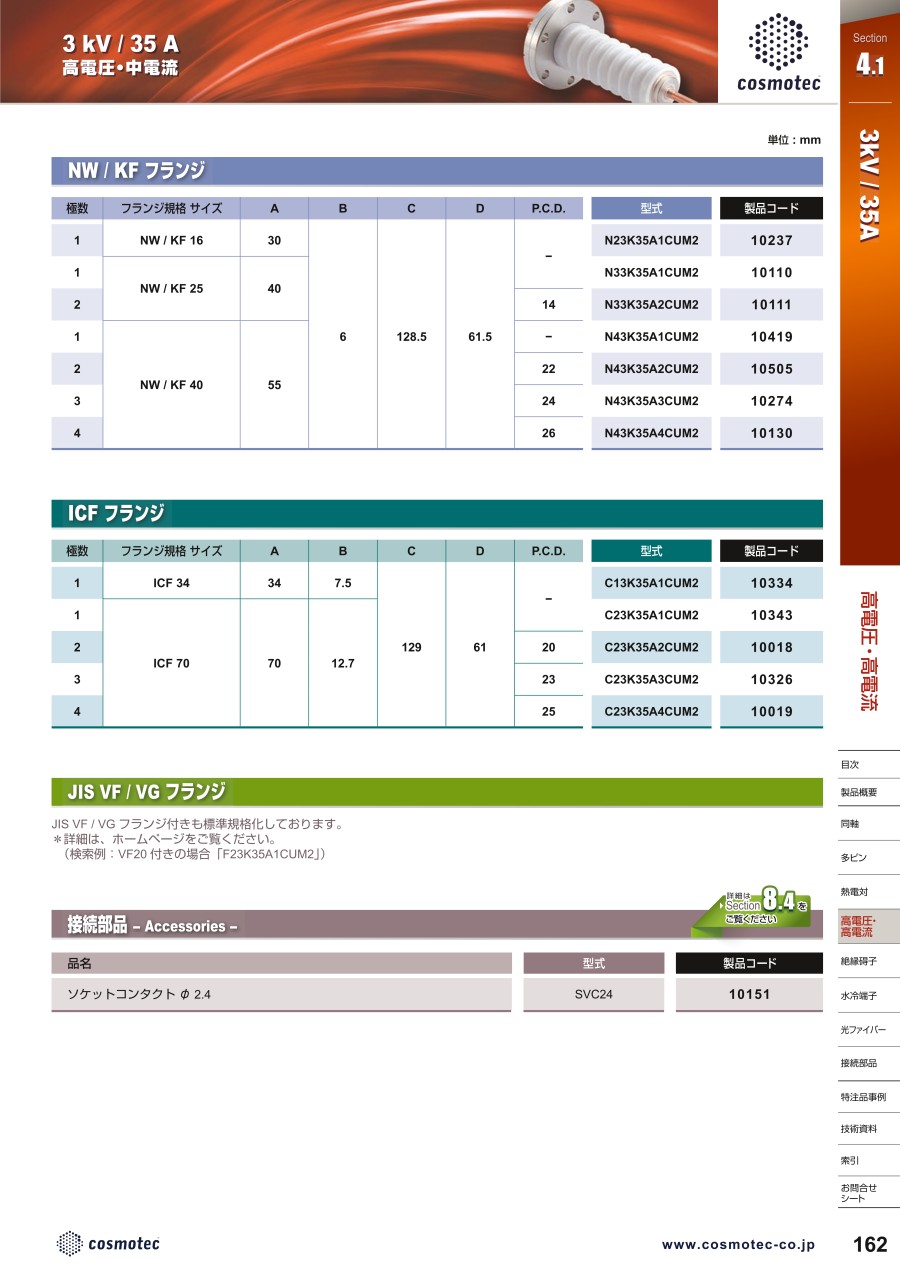

カタログ

カタログ (見開き版)

商品担当おすすめ

コスモテック（導入端子）
高電圧・高電流 5KV-110A シリコンプラグ接続タイプ
同ブランドの高電圧・高電流5KV-110Aシリコンプラグ接続タイプとなる。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
