メカニカル部品技術窓口
多ピン MS 48 PIN MIL-C-5015
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
C114MM481の仕様・寸法情報
種類
[電流導入端子] 多ピン
端子数
48
電圧(AC)(kV)
0.175
電圧(DC)(kV)
0.5
電流(A)
3
電極材質
コバール
フランジ規格
ICF
フランジ材質
[SUS] SUS304
フランジサイズ（呼び）
114
使用温度範囲（MIN～MAX)(℃)
-196～300
製品コード
10488
-
-
商品情報

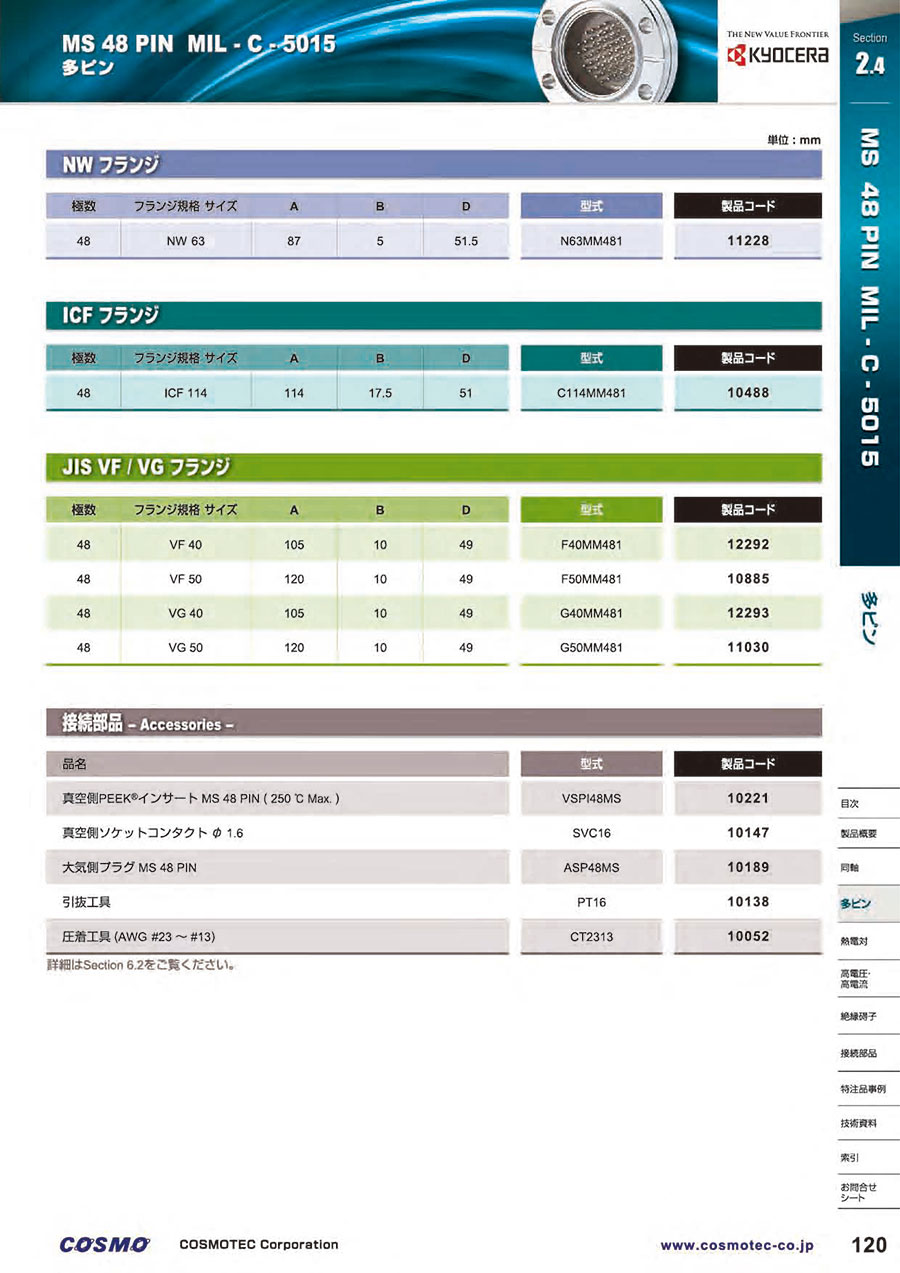

MS 48 PIN MIL-C-5015 多ピン（NW/KF）フランジの寸法
寸法図
形状
単位：mm
| 端子数 | フランジ規格 サイズ | A | B | D | 型式 |
|---|---|---|---|---|---|
| 48 | NW 63 | 87 | 5 | 51.5 | N63MM481 |
MS 48 PIN MIL-C-5015 多ピン（ICF）フランジの寸法
寸法図
形状
単位：mm
| 端子数 | フランジ規格 サイズ | A | B | D | 型式 |
|---|---|---|---|---|---|
| 48 | ICF 114 | 114 | 17.5 | 51 | C114MM481 |
MS 48 PIN MIL-C-5015 多ピン（JIS VF/VG）フランジの寸法
寸法図
形状
単位：mm
| 端子数 | フランジ規格 サイズ | A | B | D | 型式 |
|---|---|---|---|---|---|
| 48 | VF 40 | 105 | 10 | 49 | F40MM481 |
| 48 | VF 50 | 120 | 10 | 49 | F50MM481 |
| 48 | VG 40 | 105 | 10 | 49 | G40MM481 |
| 48 | VG 50 | 120 | 10 | 49 | G50MM481 |
MS 48 PIN MIL-C-5015 多ピンの仕様と材質
| タイプ | Multipin MS |
|---|---|
| MIL-C-5015 | 48 PN |
| 電圧：V max. DC | 500 |
| 電流値/1本あたり：A max. | 3 |
| 電流値/全体：A max. | 28.8 |
| 絶縁抵抗値:ohm min. | 109 |
| 周波数：MHz | DC or AC 10 （10MHz）max. |
| リーク量：1.3×Pa・m3/s | 10-10 |
| 使用温度範囲：℃* | -196 ～300 |
- ※ コネクター単体の温度範囲。接続部品により変動。
| フランジ | SUS 304 |
|---|---|
| スリーブ | コバール（R） |
| 電極 | コバール（R） |
| 絶縁体 | アルミナセラミック |
詳細情報
基本情報
MIL-C5015規格準拠品と勘合可能な500V-3A多ピンの計測、制御用コネクタ。
【特長】
・4PINら48PINを標準規格化。
・真空用絶縁インサート、ソケットコンタクト、大気側プラグ、圧着工具等、周辺機器も取り揃えている。
【用途】
・真空チャンバーへの信号の導入、取り出しに使用。
