コスモテック（導入端子）

コスモテック（導入端子）

同軸 BNC フローティング片側 JACK（めす）

同軸 BNC フローティング片側 JACK（めす）
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
45,569円 ～ 121,995円
税込価格
50,126円 ～ 134,195円

【特長】・1kV 3A同軸インビーダンス50Ωの伝送用コネクタです。・グランド...

詳細情報を確認する

  • 種類：
    同軸
  • 電圧(AC)(kV)：
    0.7
  • 電圧(DC)(kV)：
    1
  • 電流(A)：
    3
  • 電極材質：
    コバール
  • フランジ材質：
    SUS304
  • 使用温度範囲（MIN～MAX)(℃)：
    -196～300

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

商品情報

同軸 BNC-R-F 片側 JACK（めす）の特長

  • 1kV3A同軸インピーダンス50Ωの伝送用コネクタ。
  • グランドと導通している片側コネクタ接続タイプ、両側コネクタ接続タイプ、及び各々グランドと絶縁されているフローティングタイプの4種類に加え、先端M2ねじ加工品、高電圧5kVタイプを標準規格化。
  • NW/KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジをお選びください。
同軸 BNC フローティング片側 JACK（めす）:関連画像

商品参考図（参考商品：C34BRF1）

材質
フランジ SUS 304
スリーブ コバール
電極 コバール
絶縁体 アルミナ セラミック
仕様
タイプ Coaxial
コネクター BNC-JJ
電圧: V max. DC 1,000
電流: A max. 3
絶縁抵抗値: ohm min. 109
周波数: MHz DC ～ 4,000
インピーダンス: ohm 50
リーク量: 1.3×Pa・m3/s 10-10
使用温度範囲: ℃ * -196 ～ 300

*端子単体の温度範囲です。接続部品により異なります。

NW/KFフランジの寸法

同軸 BNC フローティング片側 JACK（めす）:関連画像

寸法図（NW/KFフランジ）

単位：mm

端子数 フランジ規格 サイズ A B C D 型式
1 NW/KF 16 30 6 10.8 33 N16BRF1
1 NW/KF 25 40 6 18.3 25.5 N25BRF1
1 NW/KF 40 55 6 18.3 25.5 N40BRF1
2 NW/KF 40 55 6 18.3 25.5 N40BRF2
3 NW/KF 40 55 6 18.3 25.5 N40BRF3

ICFフランジの寸法

同軸 BNC フローティング片側 JACK（めす）:関連画像

寸法図（ICFフランジ）

単位：mm

端子数 フランジ規格 サイズ A B C D 型式
1 ICF 34 34 7.5 7.2 36.6 C34BRF1
1 ICF 70 70 12.7 18.8 25 C70BRF1
2 ICF 70 70 12.7 18.8 25 C70BRF2
3 ICF 70 70 12.7 18.8 25 C70BRF3

型番リスト

表示件数:
  1. 1
型番
端子数
フランジ規格
フランジサイズ（呼び）
製品コード
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
ICF
34
10025

1個

45,569円( 50,126円 )

在庫品1日目

当日出荷可能

1
ICF
70
10234

1個

48,246円( 53,071円 )

7日目

2
ICF
70
10240

1個

86,991円( 95,690円 )

7日目

3
NW/KF
40
10308

1個

121,995円( 134,195円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・1kV 3A同軸インビーダンス50Ωの伝送用コネクタです。
・グランドと導通している片側コネクタ接続タイプ、両側コネクタ接続タイプ、及び各々グランドと絶縁されているフローティングタイプの4種類に加え、先端M2ねじ加工品、高電圧5kVタイプを標準規格化しております。
・NW／KF、ICF、JIS-VF、JIS-VGの規格から最適な接続フランジをお選びください。
・真空側ソケットコンタクト、大気側プラグ等、接続部品も取り揃えております。
・端子の配置変更、数量変更、フランジ規格・サイズ変更、多品種の溶接、各部寸法の変更等、特注品なども迅速に対応いたします。
【用途】
・真空チャンバーへの信号の導入・取り出し。

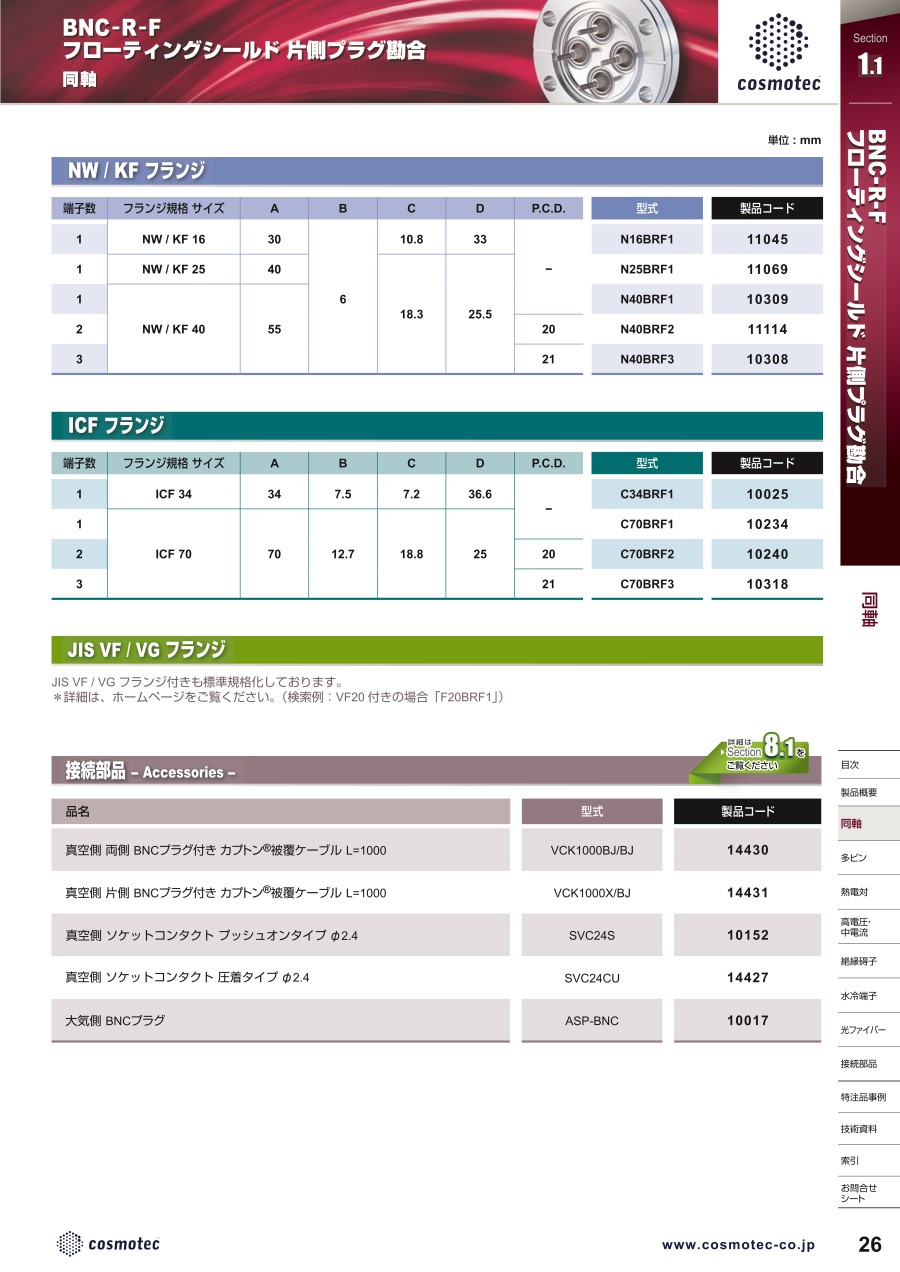

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
