VPシリーズ センターリング
- 通常単価(税別)
- 1,594円
- 税込単価
- 1,753円
NW-KFフランジの配管継手VPシリーズのセンターリング。【特長】・クランプ継ぎ手と共に使用し、取扱い...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
VP2050の仕様・寸法情報
商品情報

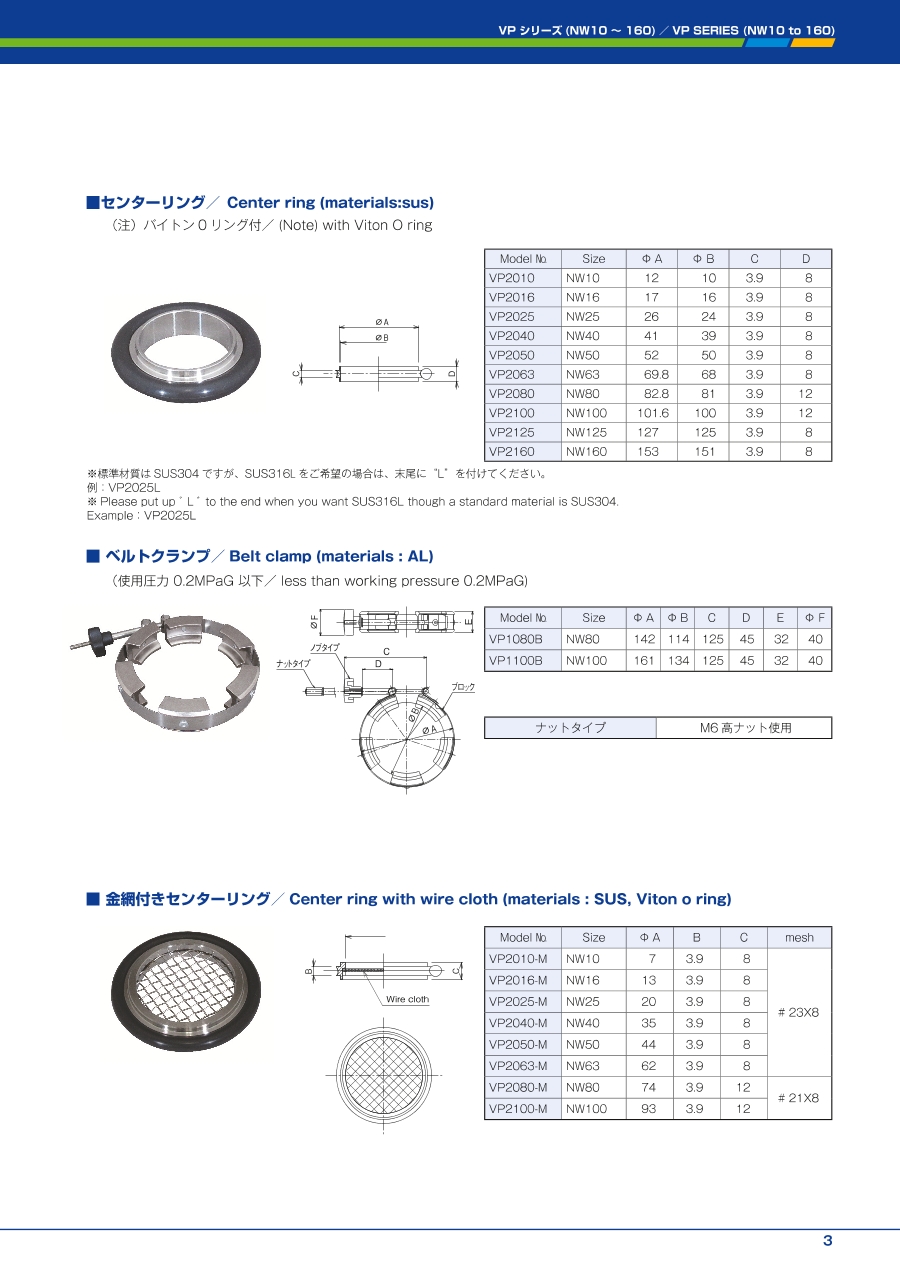

VPシリーズ センターリングの外形図と寸法
VPシリーズ センターリングの寸法図
単位: mm
| Model № | Size | Φ A | Φ B | C | D | |
|---|---|---|---|---|---|---|
| VP2010 | NW10 | 12 | 10 | 3.9 | 8 | |
| VP2016 | NW16 | 17 | 16 | 3.9 | 8 | |
| VP2025 | NW25 | 26 | 24 | 3.9 | 8 | |
| VP2040 | NW40 | 41 | 39 | 3.9 | 8 | |
| VP2050 | NW50 | 52 | 50 | 3.9 | 8 | |
| VP2063 | NW63 | 69.8 | 68 | 3.9 | 8 | |
| VP2080 | NW80 | 82.8 | 81 | 3.9 | 12 | |
| VP2100 | NW100 | 101.6 | 100 | 3.9 | 12 | |
| VP2125 | NW125 | 127 | 125 | 3.9 | 8 | |
| VP2160 | NW160 | 153 | 151 | 3.9 | 8 | |
開発秘話
Oリング等脱落しないように、厳しく寸法を管理しています。
詳細情報
基本情報
NW-KFフランジの配管継手VPシリーズのセンターリング。
【特長】
・クランプ継ぎ手と共に使用し、取扱いが非常に便利なISO規格
・ステンレス製中間リングをOリングの内径にはめ込んでいる
・排気速度の高いポンプを利用してもOリングが吸い込まれることが無い
・ボルト、ナットが不要でフランジのテーパー部にカップリングの内側のテーパー部をはめ込み蝶ネジを回す事だけで容易に着脱できます
・加熱温度は150℃まで可能です
・Heリーク量は1×10の-9乗Pa・m3/s以下です
【用途】
・高真空環境下でも使用に最適
