メカニカル部品技術窓口
絞り込み条件
未確定：候補が3型番あります。
チューブ数
~mm- 1
- 2
タイプ
~mm出荷日
- すべて
- 4日以内
- 5日以内
ICF規格 水冷・ガス導入機 LF チューブエンド/チューブエンド
- 通常単価(税別)
- 22,240円～41,570円
- 税込単価
- 24,464円～45,727円
通常出荷日：4日目～5日目
ICF規格の水冷・ガス導入用フランジ。【特長】・ICF34-ICF70までを標準規格化。・継手の種類は...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- フランジ材質：SUS 304
- チューブ材質：SUS 304
規格表
| 型番 | フランジサイズ | チューブ数 | A | B | C | D |
|---|---|---|---|---|---|---|
| lCF34LF1/4TT1 | lCF 34 | 1 | 75 | 75 | - | - |
| lCF70LF1/4TT1 | lCF 70 | 1 | 75 | 75 | - | - |
| lCF70LF1/4TT2 | lCF 70 | 2 | 75 | 125 | 125 | 75 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,713円 ( 24,984円 ) | 5日目 |
22,240円 ( 24,464円 ) | 4日目 |
41,570円 ( 45,727円 ) | 4日目 |
詳細情報
基本情報
ICF規格の水冷・ガス導入用フランジ。
【特長】
・ICF34-ICF70までを標準規格化。
・継手の種類はチューブエンドを取り揃えております。
・サイズは1/4インチを標準規格化。
【用途】
・真空容器の配管系統。

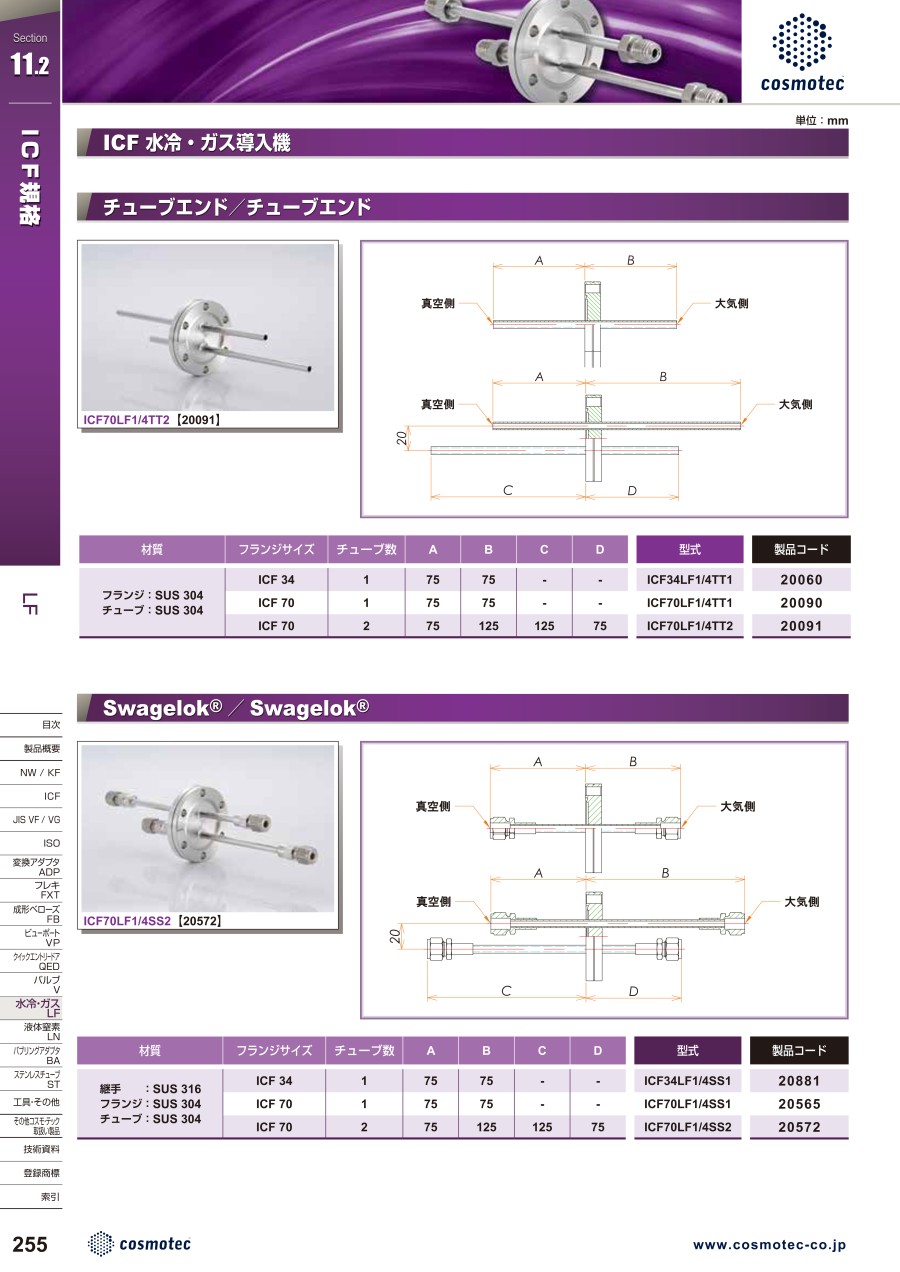

カタログ
