ICF規格 固定穴あきフランジ
- 通常単価(税別)
- 3,761円～80,132円
- 税込単価
- 4,137円～88,145円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
超高真空対応の規格フランジ。【特長】・ICF34-ICF253までを標準規格化。・固定フランジと回転フ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

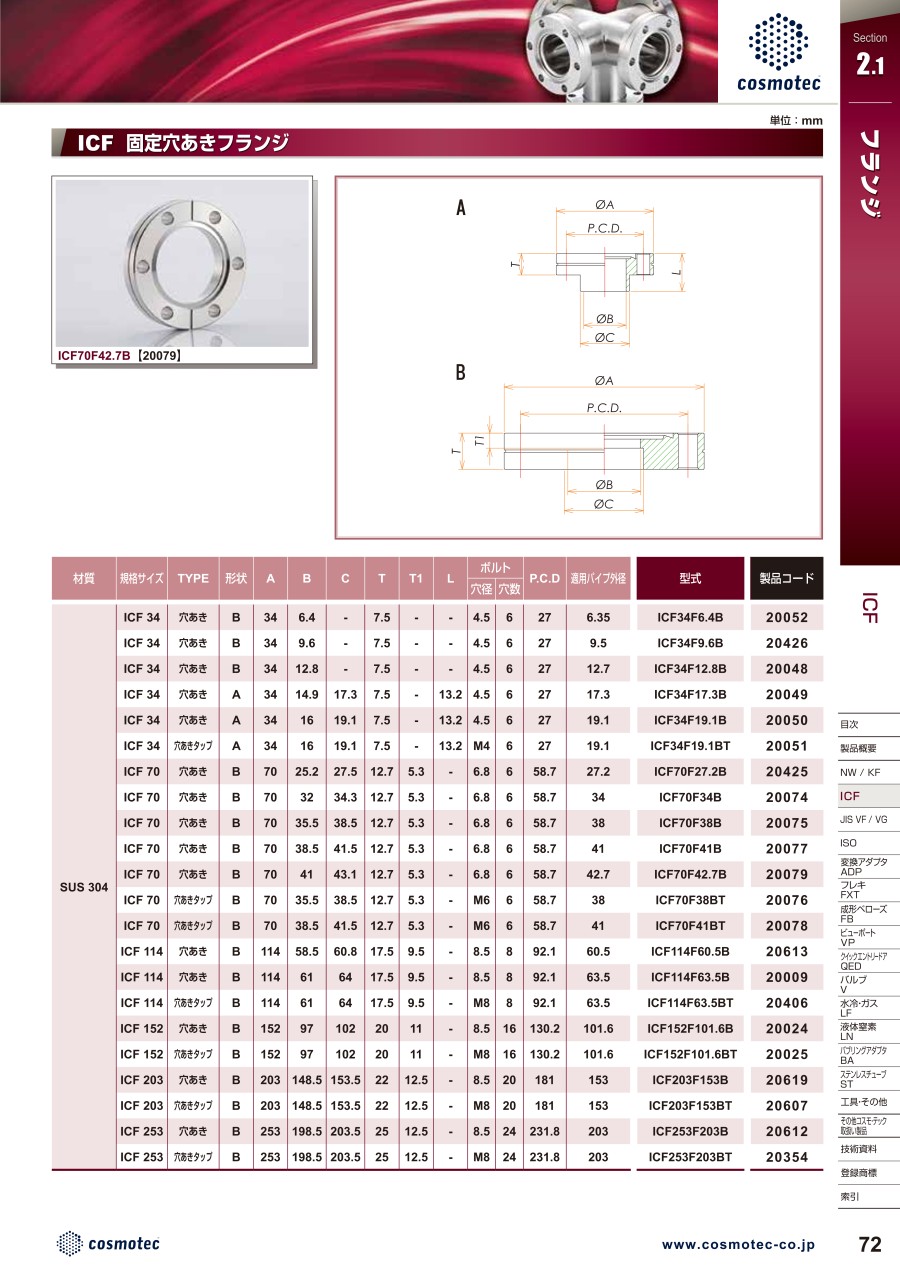

外形図
形状A
形状B
製品仕様
- 材質：SUS304
規格表
| 型番 | 規格サイズ | TYPE | 形状 | A | B | C | T | T1 | L | ボルト | 適用パイプ外径 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 穴径 | 穴数 | |||||||||||
| ICF34F6.4B | ICF 34 | 穴あき | B※ | 34 | 6.4 | - | 7.5 | - | - | 4.5 | 6 | 6.35 |
| ICF34F9.6B | ICF 34 | 穴あき | B※ | 34 | 9.6 | - | 7.5 | - | - | 4.5 | 6 | 9.5 |
| ICF34F12.8B | ICF 34 | 穴あき | B※ | 34 | 12.8 | - | 7.5 | - | - | 4.5 | 6 | 12.7 |
| ICF34F17.3B | ICF 34 | 穴あき | A | 34 | 14.9 | 17.3 | 7.5 | - | 13.2 | 4.5 | 6 | 17.3 |
| ICF34F19.1B | ICF 34 | 穴あき | A | 34 | 16 | 19.1 | 7.5 | - | 13.2 | 4.5 | 6 | 19.1 |
| ICF34F19.1BT | ICF 34 | 穴あきタップ | A | 34 | 16 | 19.1 | 7.5 | - | 13.2 | M4 | 6 | 19.1 |
| ICF70F27.2B | ICF 70 | 穴あき | B | 70 | 25.2 | 27.5 | 12.7 | 5.3 | - | 6.8 | 6 | 27.2 |
| ICF70F34B | ICF 70 | 穴あき | B | 70 | 32 | 34.3 | 12.7 | 5.3 | - | 6.8 | 6 | 34 |
| ICF70F38B | ICF 70 | 穴あき | B | 70 | 35.5 | 38.5 | 12.7 | 5.3 | - | 6.8 | 6 | 38 |
| ICF70F41B | ICF 70 | 穴あき | B | 70 | 38.5 | 41.5 | 12.7 | 5.3 | - | 6.8 | 6 | 41 |
| ICF70F42.7B | ICF 70 | 穴あき | B | 70 | 41 | 43.1 | 12.7 | 5.3 | - | 6.8 | 6 | 42.7 |
| ICF70F38BT | ICF 70 | 穴あきタップ | B | 70 | 35.5 | 38.5 | 12.7 | 5.3 | - | M6 | 6 | 38 |
| ICF70F41BT | ICF 70 | 穴あきタップ | B | 70 | 38.5 | 41.5 | 12.7 | 5.3 | - | M6 | 6 | 41 |
| ICF114F60.5B | ICF 114 | 穴あき | B | 114 | 58.5 | 60.8 | 17.5 | 9.5 | - | 8.5 | 8 | 60.5 |
| ICF114F63.5B | ICF 114 | 穴あき | B | 114 | 61 | 64 | 17.5 | 9.5 | - | 8.5 | 8 | 63.5 |
| ICF114F63.5BT | ICF 114 | 穴あきタップ | B | 114 | 61 | 64 | 17.5 | 9.5 | - | M8 | 8 | 63.5 |
| ICF152F101.6B | ICF 152 | 穴あき | B | 152 | 97 | 102 | 20 | 11 | - | 8.5 | 16 | 101.6 |
| ICF152F101.6BT | ICF 152 | 穴あきタップ | B | 152 | 97 | 102 | 20 | 11 | - | M8 | 16 | 101.6 |
| ICF203F153B | ICF 203 | 穴あき | B | 203 | 148.5 | 153.5 | 22 | 12.5 | - | 8.5 | 20 | 153 |
| ICF203F153BT | ICF 203 | 穴あきタップ | B | 203 | 148.5 | 153.5 | 22 | 12.5 | - | M8 | 20 | 153 |
| ICF253F203B | ICF 253 | 穴あき | B | 253 | 198.5 | 203.5 | 25 | 12.5 | - | 8.5 | 24 | 203 |
| ICF253F203BT | ICF 253 | 穴あきタップ | B | 253 | 198.5 | 203.5 | 25 | 12.5 | - | M8 | 24 | 203 |
※ 段なしタイプ（C寸なし）
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,920円 ( 4,312円 ) | 4日目 |
3,761円 ( 4,137円 ) | 4日目 |
3,761円 ( 4,137円 ) | 4日目 |
5,129円 ( 5,642円 ) | 4日目 |
4,919円 ( 5,411円 ) | 4日目 |
6,479円 ( 7,127円 ) | 在庫品1日目当日出荷可能 |
7,008円 ( 7,709円 ) | 4日目 |
6,859円 ( 7,545円 ) | 5日目 |
7,270円 ( 7,997円 ) | 4日目 |
7,572円 ( 8,329円 ) | 4日目 |
7,270円 ( 7,997円 ) | 4日目 |
7,478円 ( 8,226円 ) | 在庫品1日目当日出荷可能 |
19,024円 ( 20,926円 ) | 4日目 |
18,270円 ( 20,097円 ) | 4日目 |
23,722円 ( 26,094円 ) | 4日目 |
24,846円 ( 27,331円 ) | 4日目 |
32,430円 ( 35,673円 ) | 5日目 |
44,427円 ( 48,870円 ) | 3日目 |
55,063円 ( 60,569円 ) | 4日目 |
80,132円 ( 88,145円 ) | 3日目 |
詳細情報
基本情報
超高真空対応の規格フランジ。
【特長】
・ICF34-ICF253までを標準規格化。
・固定フランジと回転フランジを用意。
・ブランクフランジ、及び規格パイプ接続用の穴あきフランジ、キリ穴、タップ穴タイプを用意。
【用途】
・真空容器の配管系統に使用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
