ICF規格 固定ブランクフランジ
- 通常単価(税別)
- 2,931円～60,982円
- 税込単価
- 3,224円～67,080円
通常出荷日：在庫品1日目～7日目一部当日出荷可能
超高真空対応の規格フランジです。【特長】・ICF34～ICF253までを標準規格化しております【用途】...
詳細を確認
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位：mm
| 型式 | 材質 | 規格サイズ | TYPE | A | T | ボルト | P.C.D | |
|---|---|---|---|---|---|---|---|---|
| 穴径 | 穴数 | |||||||
| ICF34F | SUS 304 | ICF 34 | ブランク | 34 | 7.5 | 4.5 | 6 | 27 |
| ICF34FT | ICF 34 | ブランクタップ | 34 | 7.5 | M4 | 6 | 27 | |
| ICF70F | ICF 70 | ブランク | 70 | 12.7 | 6.8 | 6 | 58.7 | |
| ICF70FT | ICF 70 | ブランクタップ | 70 | 12.7 | M6 | 6 | 58.7 | |
| ICF114F | ICF 114 | ブランク | 114 | 17.5 | 8.5 | 8 | 92.1 | |
| ICF114FT | ICF 114 | ブランクタップ | 114 | 17.5 | M8 | 8 | 92.1 | |
| ICF152F | ICF 152 | ブランク | 152 | 20 | 8.5 | 16 | 130.2 | |
| ICF152FT | ICF 152 | ブランクタップ | 152 | 20 | M8 | 16 | 130.2 | |
| ICF203F | ICF 203 | ブランク | 203 | 22 | 8.5 | 20 | 181 | |
| ICF203FT | ICF 203 | ブランクタップ | 203 | 22 | M8 | 20 | 181 | |
| ICF253F | ICF 253 | ブランク | 253 | 25 | 8.5 | 24 | 231.8 | |
| ICF253FT | ICF 253 | ブランクタップ | 253 | 25 | M8 | 24 | 231.8 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,931円 ( 3,224円 ) | 在庫品1日目当日出荷可能 |
4,268円 ( 4,695円 ) | 在庫品1日目当日出荷可能 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
6,437円 ( 7,081円 ) | 4日目 |
14,987円 ( 16,486円 ) | 在庫品1日目当日出荷可能 |
18,280円 ( 20,108円 ) | 4日目 |
19,568円 ( 21,525円 ) | 4日目 |
24,858円 ( 27,344円 ) | 4日目 |
34,420円 ( 37,862円 ) | 3日目 |
42,425円 ( 46,668円 ) | 7日目 |
60,982円 ( 67,080円 ) | 3日目 |

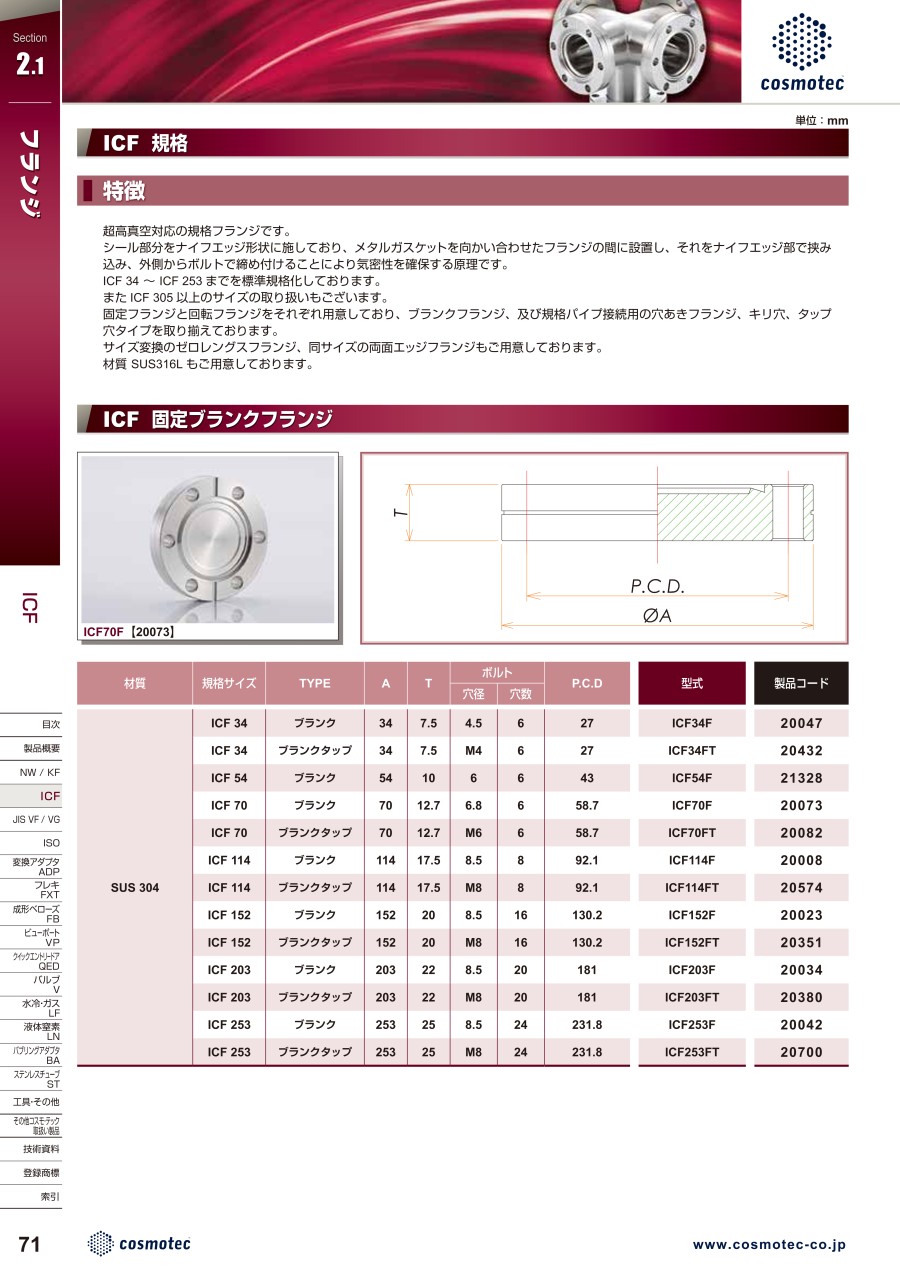

カタログ
