NW/KF規格 水冷・ガス導入機 LF
- 通常単価(税別)
- 21,287円～96,145円
- 税込単価
- 23,416円～105,760円
通常出荷日：3日目～18日目
NW/KF規格の水冷・ガス導入用フランジ。【特長】・NW/KF16-NW/KF40を標準規格化。・継手...
詳細を確認
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
VCRめす／チューブエンド
VCRおす／VCRおす
VCRおす／チューブエンド
Swagelok／Swagelok
Swagelok／チューブエンド
※ 一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。
製品仕様
- 継手材質：SUS 316
- フランジ材質：SUS 304
- チューブ材質：SUS 304
規格表
| 型番 | フランジサイズ | チューブ数 | A | B | C | D | |
|---|---|---|---|---|---|---|---|
| NW16LF1 | 4FT1 4MM1 4MT1 4SS1 4ST1 | NW / KF 16 | 1 | 75 | 75 | - | - |
| NW25LF1 | 4FT1 4MM1 4MT1 4SS1 4ST1 | NW / KF 25 | 1 | 75 | 75 | - | - |
| NW40LF1 | 4FT1 4MM1 4MT1 4SS1 4ST1 | NW / KF 40 | 1 | 75 | 75 | - | - |
| 4FT2 4MM2 4MT2 4SS2 4ST2 | NW / KF 40 | 2 | 75 | 125 | 125 | 75 | |
| NW50LF1 | 4FT1 4MM1 4MT1 4SS1 4ST1 | NW / KF 50 | 1 | 75 | 75 | - | - |
| 4FT2 4MM2 4MT2 4SS2 4ST2 | NW / KF 50 | 2 | 75 | 125 | 125 | 75 | |
※ 一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,116円 ( 36,428円 ) | 7日目 |
49,383円 ( 54,321円 ) | 7日目 |
32,149円 ( 35,364円 ) | 7日目 |
21,287円 ( 23,416円 ) | 5日目 |
33,253円 ( 36,578円 ) | 5日目 |
44,586円 ( 49,045円 ) | 5日目 |
33,253円 ( 36,578円 ) | 7日目 |
35,496円 ( 39,046円 ) | 18日目 |
35,876円 ( 39,464円 ) | 15日目 |
21,573円 ( 23,730円 ) | 4日目 |
45,511円 ( 50,062円 ) | 18日目 |
32,785円 ( 36,064円 ) | 5日目 |
63,561円 ( 69,917円 ) | 7日目 |
87,631円 ( 96,394円 ) | 7日目 |
44,992円 ( 49,491円 ) | 7日目 |
96,145円 ( 105,760円 ) | 3日目 |
32,695円 ( 35,965円 ) | 7日目 |
63,561円 ( 69,917円 ) | 7日目 |
35,610円 ( 39,171円 ) | 18日目 |
61,320円 ( 67,452円 ) | 18日目 |
31,877円 ( 35,065円 ) | 18日目 |
22,002円 ( 24,202円 ) | 5日目 |
61,830円 ( 68,013円 ) | 18日目 |
39,842円 ( 43,826円 ) | 18日目 |
詳細情報
基本情報
NW/KF規格の水冷・ガス導入用フランジ。
【特長】
・NW/KF16-NW/KF40を標準規格化。
・継手の種類はチューブエンド、Swagelok、VCRめす、VCRおすを取り揃え。
・サイズは1/4インチを標準規格化。
【用途】
・真空容器の配管系統に使用。

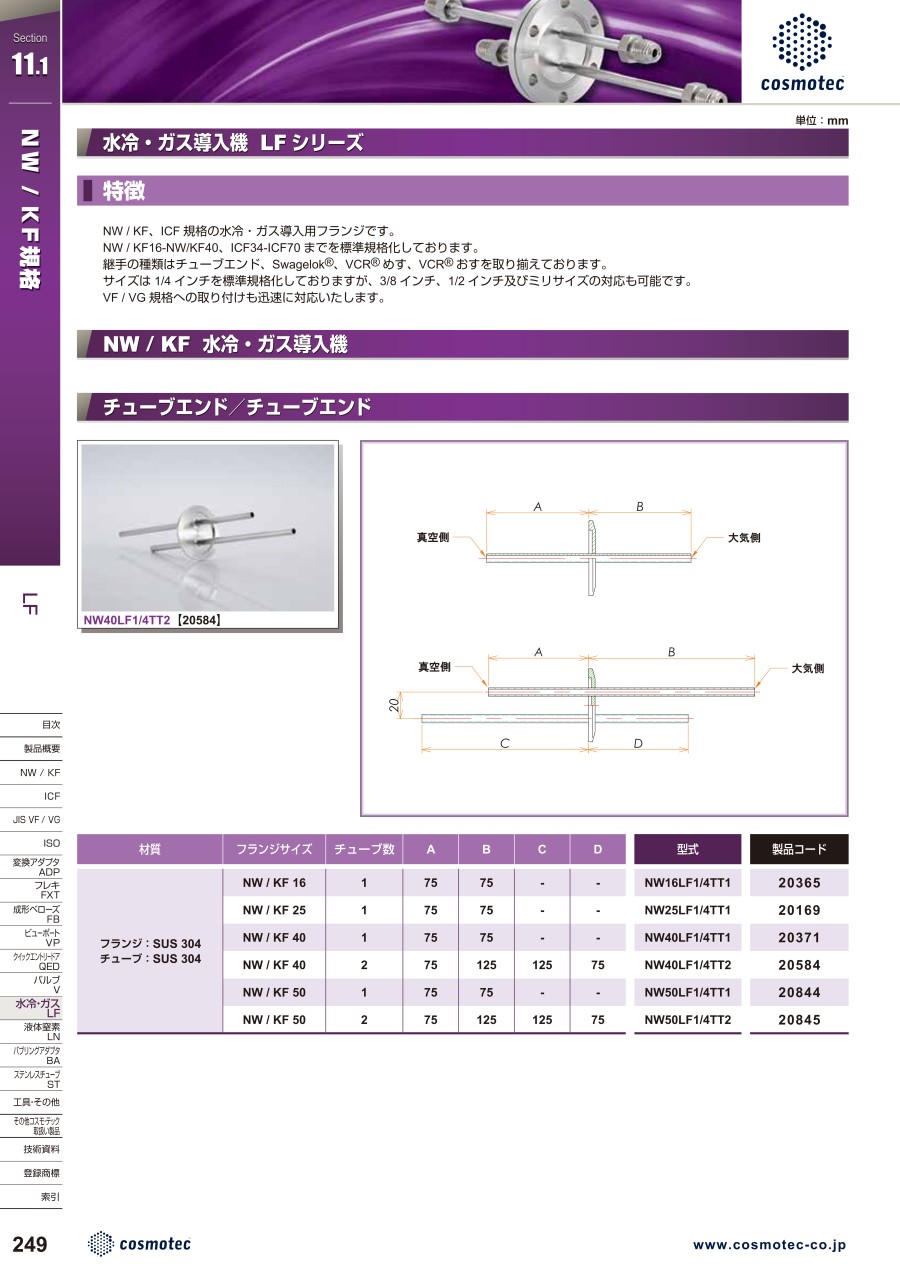

カタログ
