NW/KF規格 ロングフランジ
- 通常単価(税別)
- 4,651円～12,847円
- 税込単価
- 5,116円～14,132円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
多彩なサイズで規格品として取り揃えたフランジ。【特長】・封止・加工用ブランクフランジの他、溶接用ショー...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
形状A
形状B
製品仕様
NW25LF50L
NW25LF50L
NW25LF50L
- 材質：SUS 304
規格表
| 型番 | 規格サイズ | 形状 | A | B | C | D | L |
|---|---|---|---|---|---|---|---|
| NW16LF50L | NW / KF 16 | A | 30 | 17.2 | 21.7 | 17.5 | 50 |
| NW16LF70L | NW / KF 16 | A | 30 | 17.2 | 21.7 | 17.5 | 70 |
| NW25LF50L | NW / KF 25 | B | 40 | 26.2 | 27.2 | 23 | 50 |
| NW25LF70L | NW / KF 25 | B | 40 | 26.2 | 27.2 | 23 | 70 |
| NW40LF50L | NW / KF 40 | B | 55 | 41.2 | 42.7 | 37.1 | 50 |
| NW40LF70L | NW / KF 40 | B | 55 | 41.2 | 42.7 | 37.1 | 70 |
| NW50LF50L | NW / KF 50 | A | 75 | 52.2 | 60.5 | 54.9 | 50 |
詳細情報
基本情報
多彩なサイズで規格品として取り揃えたフランジ。
【特長】
・封止・加工用ブランクフランジの他、溶接用ショート・ロングフランジの規格品。
【用途】
・真空容器の配管系統。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

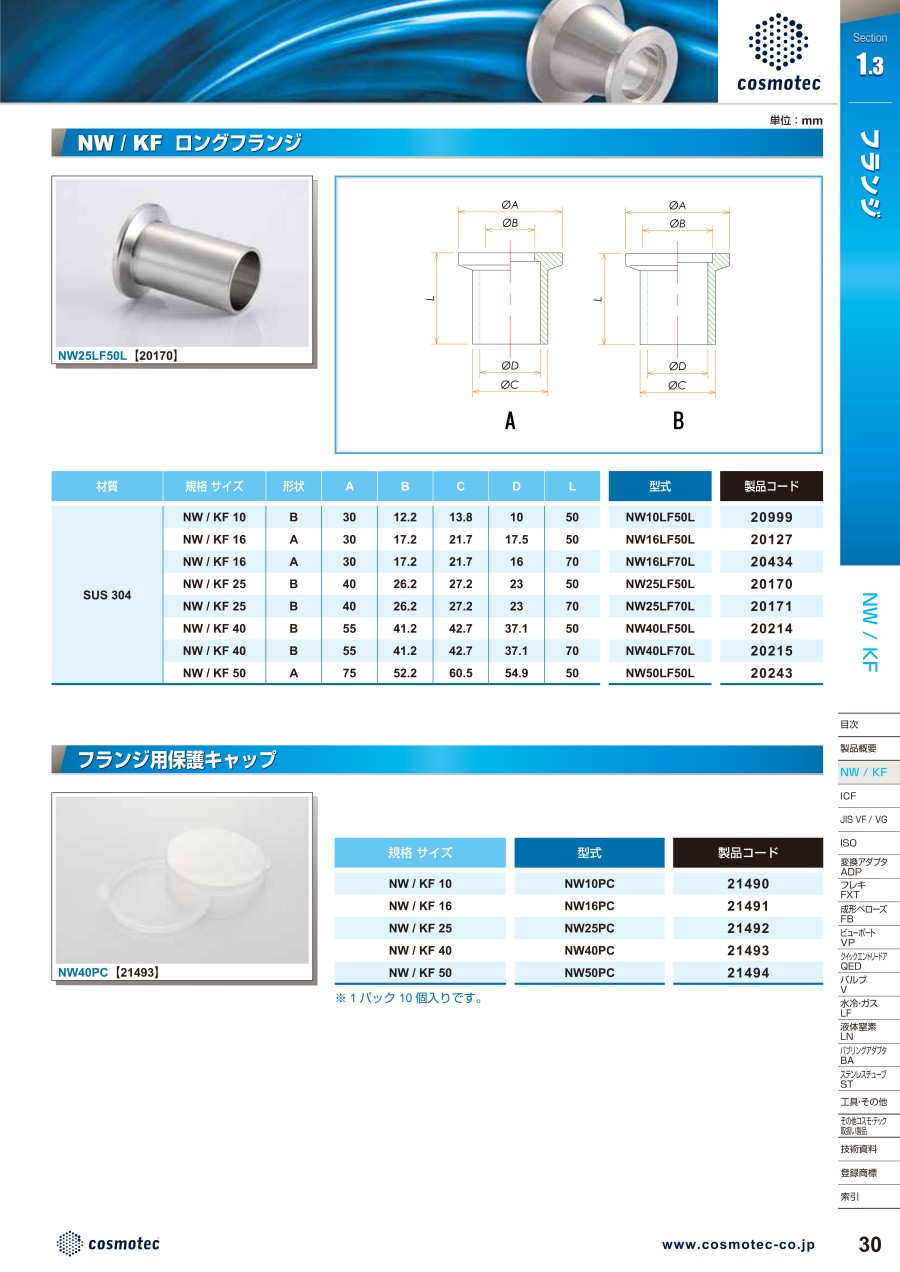

カタログ
商品担当おすすめ
NW/KF規格 ロングフランジのレビュー
外販設備に付帯の配管に対し継手として使用
4
4.02020/11/18
当社が外販用に手掛ける熱交換器（試作含め）に付帯する配管に対し継手として使用しています。配管レイアウトや接続形態に応じ都...もっと読む
1人が参考にしています。
