日本トムソン

ミニアチュアカムフォロア CFS/CFSF/CFSFV/CFSV

Name: ミニアチュアカムフォロア CFS/CFSF/CFSFV/CFSV
Brand: 日本トムソン
SKU: 221005155832
Rating: 4.5 (2 reviews)

カタログ

通常単価(税別): 3,497円～9,524円

税込単価: 3,847円～10,476円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・油穴はありません。・グリースを封入しています。・保持器付き、総ころは六角穴付きです。

4.54.5

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本トムソン

標準カムフォロア

通常価格(税別)： 1,972円 (税込価格：2,169円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本トムソン

ローラフォロア（非分離形）

通常価格(税別)： 2,332円 (税込価格：2,565円)

通常出荷日：在庫品1日目

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

規格表

備考1.油穴はありません。 2.グリースを封入しています。

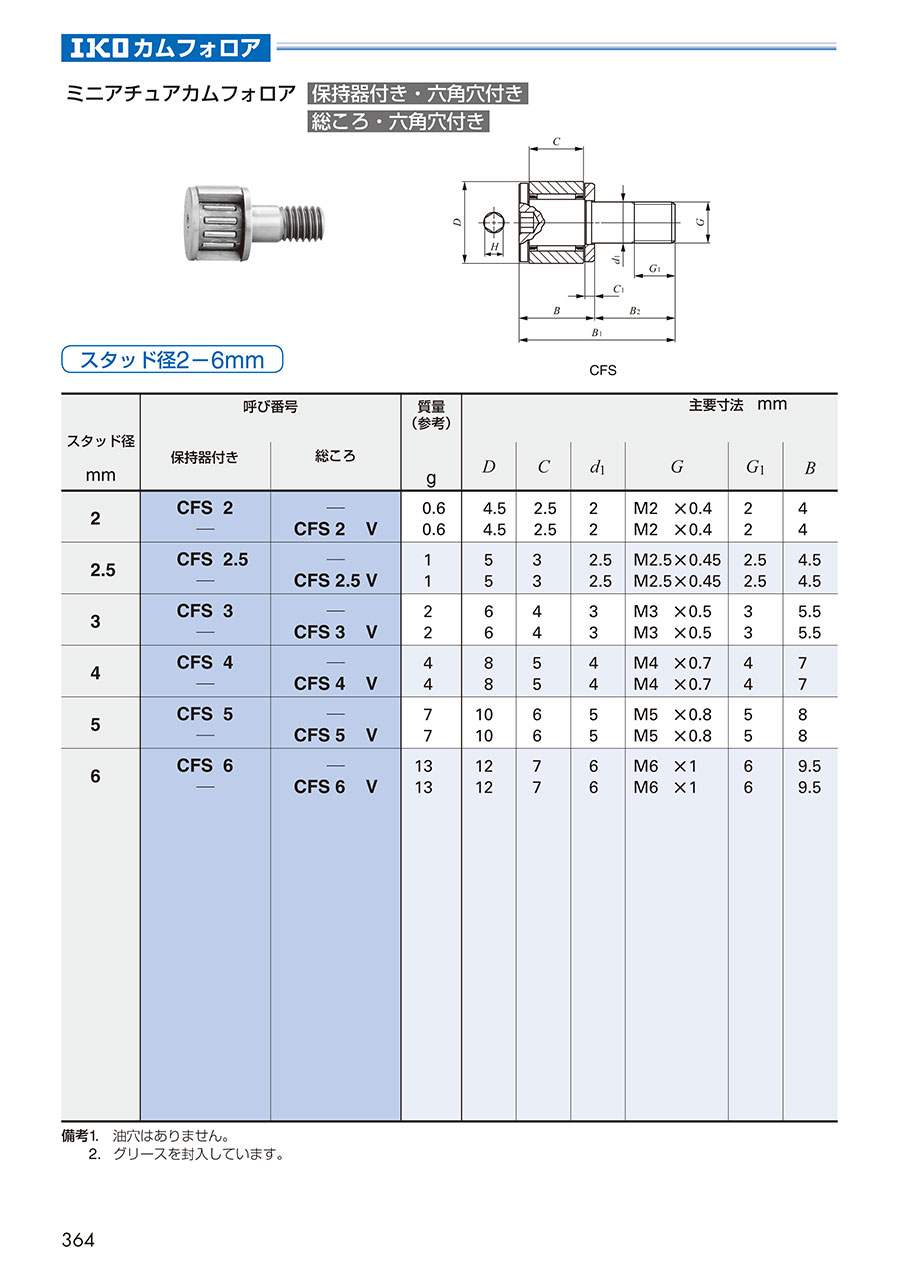

ミニアチュアカムフォロア CFS/CFSF/CFSFV/CFSV 規格表CFSF/CFSFV

備考1.油穴はありません。 2.グリースを封入しています。

型番リスト

表示件数

型番

外径

(mm)

幅 C

(mm)

本体材質

基本定格荷重動定格

(kN)

基本定格荷重静定格

(kN)

カムフォロアスタッドネジ部（並目）

(mｍ)

ころ案内方式

RoHS?

最小発注数量

4.5	2.5	スチール	0.288	0.202	M2×0.4	保持器付	-	1個
4.5	2.5	ステンレス	0.23	0.161	M2×0.4	保持器付	-	1個
5	3	スチール	0.428	0.351	M2.5×0.45	保持器付	10	1個
5	3	ステンレス	0.342	0.281	M2.5×0.45	保持器付	-	1個
5	3	ステンレス	0.8	0.862	M2.5×0.45	総ころ形	-	1個
5	3	スチール	1	1.08	M2.5×0.45	総ころ形	-	1個
6	4	スチール	0.629	0.611	M3×0.5	保持器付	10	1個
6	4	ステンレス	0.504	0.488	M3×0.5	保持器付	-	1個
6	4	ステンレス	1.14	1.43	M3×0.5	総ころ形	-	1個
6	4	スチール	1.42	1.79	M3×0.5	総ころ形	10	1個
8	5	スチール	1.12	1.12	M4×0.7	保持器付	-	1個
8	5	ステンレス	0.897	0.894	M4×0.7	保持器付	-	1個
8	5	ステンレス	1.9	2.4	M4×0.7	総ころ形	-	1個
8	5	スチール	2.37	3	M4×0.7	総ころ形	10	1個
10	6	スチール	1.57	1.85	M5×0.8	保持器付	10	1個
10	6	ステンレス	1.25	1.48	M5×0.8	保持器付	-	1個
10	6	ステンレス	2.54	3.76	M5×0.8	総ころ形	-	1個
10	6	スチール	3.18	4.7	M5×0.8	総ころ形	-	1個
12	7	スチール	2.09	2.2	M6×1.0	保持器付	-	1個
12	7	ステンレス	3.69	5	M6×1.0	総ころ形	-	1個
12	7	スチール	4.61	6.25	M6×1.0	総ころ形	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,073円 ( 5,580円 )	在庫品1日目当日出荷可能
9,115円 ( 10,027円 )	3日目
5,073円 ( 5,580円 )	在庫品1日目当日出荷可能
9,372円 ( 10,309円 )	3日目
9,524円 ( 10,476円 )	3日目
6,966円 ( 7,663円 )	3日目
4,797円 ( 5,277円 )	在庫品1日目当日出荷可能
7,113円 ( 7,824円 )	在庫品1日目当日出荷可能
6,997円 ( 7,697円 )	3日目
4,797円 ( 5,277円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
7,258円 ( 7,984円 )	3日目
3,943円 ( 4,337円 )	在庫品1日目当日出荷可能
3,797円 ( 4,177円 )	在庫品1日目当日出荷可能
5,997円 ( 6,597円 )	在庫品1日目当日出荷可能
5,897円 ( 6,487円 )	在庫品1日目当日出荷可能
3,861円 ( 4,247円 )	在庫品1日目当日出荷可能
3,553円 ( 3,908円 )	在庫品1日目当日出荷可能
5,226円 ( 5,749円 )	3日目
3,497円 ( 3,847円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・油穴はありません。・グリースを封入しています。・保持器付き、総ころは六角穴付きです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
新素材ステンレスによりステンレスより錆びにくいベアリングです。
セラベア
セラミックベアリング
錆びないセラミック製の深溝玉軸受です。
ミスミ
ミニチュアカムフォロア
最小外径5mmで軽量のベース可動部にもご利用いただけるカムフォロアです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
