日本トムソン

保持器付シェル形ニードルベアリング

Name: 保持器付シェル形ニードルベアリング
Brand: 日本トムソン
SKU: 221005155382
Rating: 4.6 (8 reviews)

カタログ

通常単価(税別): 598円～5,737円

税込単価: 658円～6,311円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

薄い特殊鋼板を精密絞り加工し、浸炭焼入れしたシェル形外輪を使用しているので、ニードルベアリングの中で断...

詳細を確認

4.64.6

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

日本トムソン

分離形ケージ付ニードルベアリング

通常価格(税別)： 983円 (税込価格：1,081円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本トムソン

旋削形ニードルベアリング内輪なし

通常価格(税別)： 1,240円 (税込価格：1,364円)

通常出荷日：在庫品1日目

未確定：候補が167型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

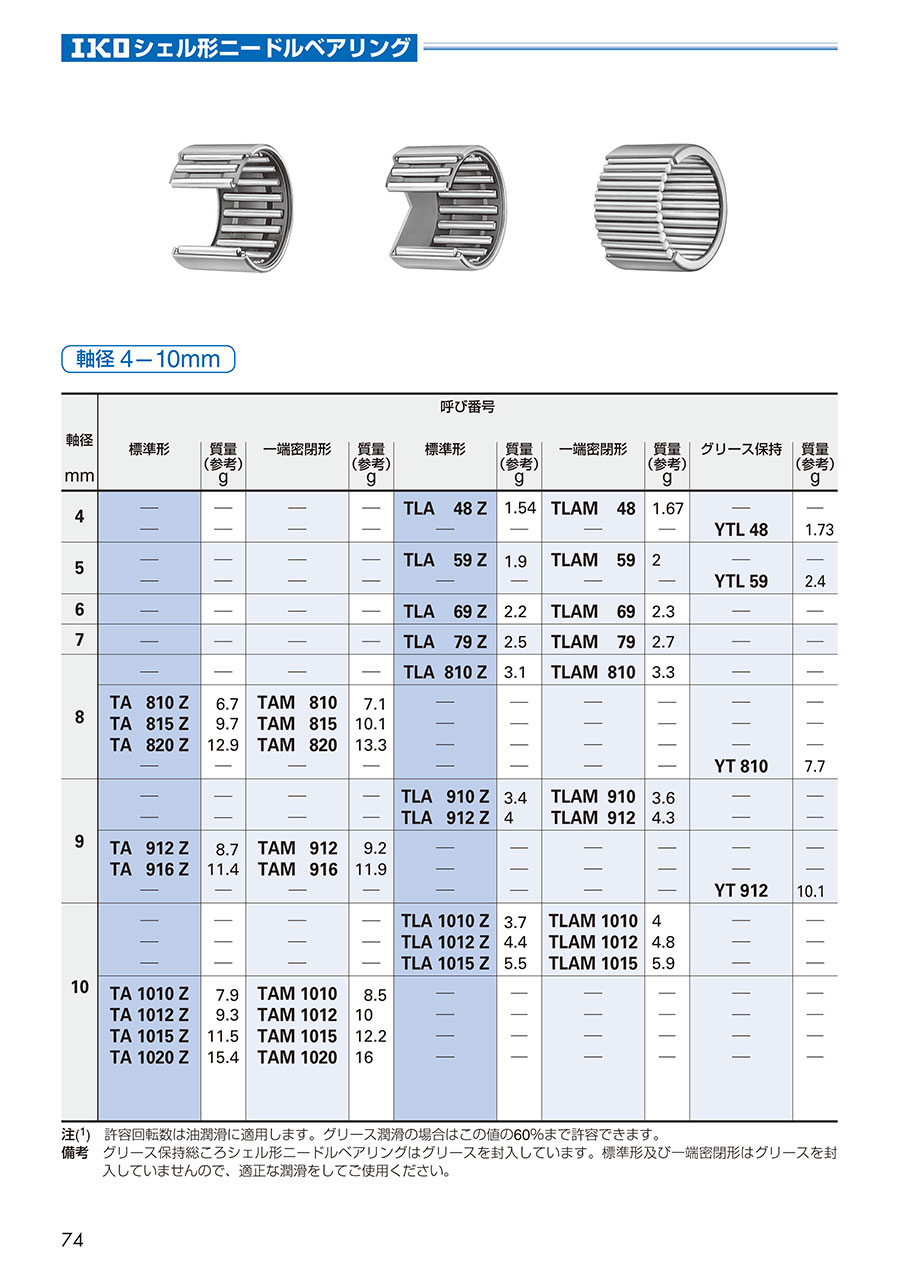

外形図

規格表

測定ゲージ寸法

表2.1 メートル系の測定ゲージ寸法単位 mm

表2.2 インチ系の測定ゲージ寸法単位 mm

表3 外輪幅C の許容差単位 mm

注（1） TAM、YTにも共通です。
（2） TLAM 、YTL 、TLA…UUにも共通です。
（3）上欄はTLA1210Z、下欄はTLA1212Zの場合を示します。
（4）下欄はTA202820Z、上欄はその他の場合を示します。
（5）下欄はTA223016Z、TA223020Z、上欄はその他の場合を示します。
（6）下欄はTA243216Z、TA243220Z、上欄はその他の場合を示します。

注（1） BAM、YBにも共通です。
（2） BHAM 、YBHにも共通です。

商品特長詳細

はめあい

シェル形ニードルベアリングは、ハウジング穴に圧入されたのち初めて正規の寸法精度が得られます。薄肉外輪のため、軸受精度はハウジングの寸法、形状及び剛性が直接影響するので、十分な注意が必要です。また、軸及びハウジング穴に取り付けたときのラジアルすきまは、軸受、軸及びハウジング穴のそれぞれの許容差によって変化します。シェル形ニードルベアリングの推奨はめあいは、表4 に示すとおりです。

表5 に取付け後のラジアルすきまの計算例を示します。この計算は内輪なしで、厚肉の鋼又は鋳鉄製ハウジングの場合に適用します。ハウジングが軽合金及び薄肉鋼管などの場合は、実測による寸法確認が必要です。なお、一般に、ラジアルすきまを小さくする場合には、ハウジング穴を小さくせずに軸径を大きくすることが推奨されます。

表4 推奨はめあい

注（1）ハウジングが軽合金及び薄肉鋼管の場合は、その肉厚と形状による内接円径への影響が特に大きいので、量産の前に組
込み試験を行い、寸法変化を確認して、ほぼ普通すきまになるような軸径の許容差を決定する必要があります。

表5 取付け後のラジアルすきまの計算例単位 mm

潤滑

油穴

グリース封入軸受を表6 に示します。潤滑グリースとして昭和シェル石油（株）アルバニヤグリースS2 を封入しています。グリース封入なしの軸受は、適正な潤滑を行って使用してください。無給油のままで使用すると、転がり接触面の摩耗が増加したり、短寿命の原因となります。

シェル形ニードルベアリングの油穴付きをご要望の際は、呼び番号の末尾に"OH"を付けてご指示ください。
例 TA 2525 Z OH
ただし、油穴付きの記号"OH"は包装箱などに示し、軸受本体には表示していません。なお、多数の油穴付きをご要望の際は、IKO にお問い合わせください。

表6 グリース封入軸受 ○：封入あり ×：封入なし

静的安全係数

製品仕様

取付け

シェル形ニードルベアリングは薄肉鋼板を精密絞り加工し、浸炭焼入れした外輪を使用していますので、過大な負荷は避ける必要があります。通常、静的安全係数は3 以上必要です。

シェル形ニードルベアリングは、一般に内輪なしで使用しますが、このときの軌道面の表面硬さは58 ～64HRC、表面粗さ0.2μmRa 以内が望まれます。表面粗さは、使用条件がゆるやかであれば0.8μmRa 以内でも使用できます。
表面硬さの低い場合は、硬さ係数で定格荷重の補正をする必要があります。軸を熱処理・研削仕上げできない場合は、IKO シェル形ニードルベアリング用内輪の使用を推奨します。

シェル形ニードルベアリングの取付けには、図1のような工具を使用し、軸受の刻印側を上にして静かに圧入します。外輪は薄肉なので、直接ハンマでたたくことは絶対に避けてください。
シェル形ニードルベアリングの外輪は、ハウジング穴にしまりばめで固く圧入されるので、特に軸方向に位置決め固定する必要はありません。取付例を図2に示します。

図1 取付工具の例

図2 取付例

型番リスト

表示件数

型番

内径

(mm)

外径

(mm)

幅

(mm)

軌道輪列数

サイズ規格

回転数

(rpm)

基本定格荷重動定格(Ca)

(N)

基本定格荷重静定格(Coa)

(N)

軌道輪の形式

RoHS2（10物質）?

最小発注数量

12.7	17.462	19.05	単列	インチ	30000	7840	11000	軌道輪油穴付き	-	1個
12.7	19.05	12.7	単列	インチ	30000	6040	6650	-	-	1個
17.462	23.812	15.88	単列	インチ	25000	10500	14900	-	-	1個
22.225	30.162	25.4	単列	インチ	18000	23600	36900	-	-	1個
25.4	33.338	19.05	単列	インチ	15000	19300	29700	-	-	1個
14.288	20.638	19.05	単列	インチ	30000	11600	15900	-	-	1個
10	17	10	単列	メートル	40000	4150	3780	-	対応	1個
10	17	12	単列	メートル	40000	5590	5540	-	-	1個
10	17	15	単列	メートル	40000	6920	7300	-	-	1個
10	17	20	単列	メートル	40000	9990	11700	-	-	1個
12	19	12	単列	メートル	35000	6000	6310	-	-	1個
12	19	15	単列	メートル	35000	7440	8320	-	-	1個
12	19	20	単列	メートル	35000	10700	13300	-	-	1個
12	19	25	単列	メートル	35000	13800	18300	-	-	1個
14	22	16	単列	メートル	30000	10500	12000	-	-	1個
14	22	20	単列	メートル	30000	13900	17200	-	-	1個
15	22	10	単列	メートル	25000	5290	5680	-	対応	1個
15	22	12	単列	メートル	25000	7120	8310	-	-	1個
15	22	15	単列	メートル	25000	8830	11000	-	対応	1個
15	22	20	単列	メートル	25000	12700	17600	-	対応	1個
15	22	25	単列	メートル	25000	16300	24200	-	-	1個
16	24	16	単列	メートル	25000	17900	28100	-	対応	1個
16	24	20	単列	メートル	9000	16600	26000	-	-	1個
17	24	15	単列	メートル	20000	8230	11500	-	-	1個
17	24	20	単列	メートル	20000	10400	15600	-	対応	1個
17	24	25	単列	メートル	20000	9100	12000	-	-	1個
18	25	13	単列	メートル	20000	9100	12000	-	-	1個
18	25	15	単列	メートル	20000	12200	15700	-	-	1個
18	25	17	単列	メートル	20000	16100	22600	-	対応	1個
18	25	19	単列	メートル	25000	7670	10200	-	-	1個
18	25	20	単列	メートル	25000	9700	13800	-	-	1個
18	25	25	単列	メートル	25000	14200	22400	-	-	1個
19	27	16	単列	メートル	25000	11100	13300	-	-	1個
19	27	20	単列	メートル	25000	14700	19100	-	-	1個
20	27	15	単列	メートル	20000	10400	14600	-	-	1個
20	27	20	単列	メートル	20000	15000	23400	-	-	1個
20	27	25	単列	メートル	20000	19200	32200	-	-	1個
20	28	20	単列	メートル	20000	16900	24300	-	-	1個
20	27	30	単列	メートル	20000	23100	41000	-	対応	1個
21	29	20	単列	メートル	19000	17600	25900	-	対応	1個
22	29	10	単列	メートル	18000	6650	8500	-	-	1個
22	29	15	単列	メートル	18000	11100	16400	-	-	1個
22	29	20	単列	メートル	18000	16000	26300	-	-	1個
22	29	25	単列	メートル	18000	19700	34300	-	-	1個
22	29	30	単列	メートル	18000	23800	43700	-	-	1個
22	30	16	単列	メートル	18000	13200	18200	-	対応	1個
22	30	20	単列	メートル	18000	17500	26100	-	対応	1個
24	31	20	単列	メートル	16000	17000	29200	-	-	1個
24	31	28	単列	メートル	16000	24500	46700	-	-	1個
24	32	16	単列	メートル	16000	14200	20500	-	対応	1個
24	32	20	単列	メートル	16000	18800	29400	-	-	1個
25	33	10	単列	メートル	15000	7990	9900	-	-	1個
25	33	15	単列	メートル	15000	13400	19300	-	-	1個
25	33	20	単列	メートル	15000	19500	31100	-	対応	1個
25	33	25	単列	メートル	15000	24100	40800	-	-	1個
25	33	30	単列	メートル	15000	29100	52000	-	-	1個
26	34	16	単列	メートル	15000	15200	22900	-	対応	1個
26	34	20	単列	メートル	15000	20100	32800	-	-	1個
28	37	20	単列	メートル	13000	21200	32300	-	-	1個
28	37	30	単列	メートル	13000	33000	56900	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,192円 ( 1,311円 )	9日目
1,390円 ( 1,529円 )	3日目
1,353円 ( 1,488円 )	4日目
1,984円 ( 2,182円 )	4日目
1,987円 ( 2,186円 )	3日目
1,503円 ( 1,653円 )	4日目
1,103円 ( 1,213円 )	在庫品1日目当日出荷可能
934円 ( 1,027円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
933円 ( 1,026円 )	在庫品1日目当日出荷可能
834円 ( 917円 )	在庫品1日目当日出荷可能
1,148円 ( 1,263円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	在庫品1日目当日出荷可能
1,082円 ( 1,190円 )	在庫品1日目当日出荷可能
1,146円 ( 1,261円 )	6日目
818円 ( 900円 )	4日目
933円 ( 1,026円 )	在庫品1日目当日出荷可能
806円 ( 887円 )	6日目
862円 ( 948円 )	在庫品1日目当日出荷可能
1,227円 ( 1,350円 )	在庫品1日目当日出荷可能
964円 ( 1,060円 )	3日目
757円 ( 833円 )	在庫品1日目当日出荷可能
888円 ( 977円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	4日目
1,123円 ( 1,235円 )	在庫品1日目当日出荷可能
969円 ( 1,066円 )	4日目
1,041円 ( 1,145円 )	4日目
1,216円 ( 1,338円 )	在庫品1日目当日出荷可能
1,194円 ( 1,313円 )	在庫品1日目当日出荷可能
1,249円 ( 1,374円 )	4日目
1,128円 ( 1,241円 )	6日目
894円 ( 983円 )	在庫品1日目当日出荷可能
1,034円 ( 1,137円 )	在庫品1日目当日出荷可能
1,239円 ( 1,363円 )	在庫品1日目当日出荷可能
1,062円 ( 1,168円 )	在庫品1日目当日出荷可能
1,004円 ( 1,104円 )	6日目
1,223円 ( 1,345円 )	4日目
1,219円 ( 1,341円 )	3日目
1,169円 ( 1,286円 )	4日目
1,014円 ( 1,115円 )	6日目
1,060円 ( 1,166円 )	4日目
1,282円 ( 1,410円 )	在庫品1日目当日出荷可能
1,314円 ( 1,445円 )	在庫品1日目当日出荷可能
1,304円 ( 1,434円 )	在庫品1日目当日出荷可能
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,474円 ( 1,621円 )	在庫品1日目当日出荷可能
1,454円 ( 1,599円 )	6日目
1,016円 ( 1,118円 )	4日目
1,186円 ( 1,305円 )	在庫品1日目当日出荷可能
1,394円 ( 1,533円 )	在庫品1日目当日出荷可能
1,195円 ( 1,315円 )	6日目
1,606円 ( 1,767円 )	在庫品1日目当日出荷可能
1,112円 ( 1,223円 )	4日目
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,295円 ( 1,425円 )	4日目
1,282円 ( 1,410円 )	4日目

基本情報

基本情報

薄い特殊鋼板を精密絞り加工し、浸炭焼入れしたシェル形外輪を使用しているので、ニードルベアリングの中で断面高さが小さく軽量で、定格荷重の大きな軸受です。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
スラスト針状ころ軸受
ミスミブランドのスラスト針状ころ軸受です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

保持器付シェル形ニードルベアリングのレビュー

4.6平均満足度：4.68件のレビュー

星5
75%
星4
13%
星3
13%
星2
0%
星1
0%

回転体への取り付け

満足度：3.02019/06/27

省スペースで取りつくので、小型化ができますが、板金で外枠を製作しているので、寸法精度は悪いです。取説では精度+0.2の...もっと読む

2人が参考にしています。

ﾛｰﾗｰの軸

満足度：5.02022/05/06

いつも使用させて頂いておりますが、使用上問題なく、耐久性も良いと思います。

0人が参考にしています。

専用機の部品として。

満足度：5.02021/04/14

在庫があると思っていたものが、組み立て段階でないと気付く。 MISUMIは迅速出荷なのでこういう緊急の時に重宝します。

0人が参考にしています。

機械の修理

満足度：5.02020/05/01

ベアリングが破損してたので交換しました。寸法と規格から探してとくに問題なく使用できました。

0人が参考にしています。

機械の整備

満足度：5.02020/02/25

日本トムソンのニードルベアリングが単品で入手できるので大変便利です。単納期、安価で助かってます。

0人が参考にしています。

8件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品保持器付シェル形ニードルベアリング	複合形ニードルベアリング	旋削形ニードルベアリング	分離形ケージ付ニードルベアリング	旋削形ニードルベアリング内輪なし	ソリッド形針状ころ軸受
メーカー	日本トムソン	日本トムソン	日本トムソン	日本トムソン	日本トムソン	ＮＴＮ
通常価格	598円-	3,397円 -	1,822円 -	983円 -	1,240円 -	857円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
軌道輪形状	針状ころ	複合形ころ	針状ころ	針状ころ	針状ころ	針状ころ
荷重方向	ラジアル	ラジアル / スラスト	ラジアル	ラジアル	ラジアル	ラジアル
外輪	外輪付き	外輪付き	外輪付き	外輪付き	外輪付き	外輪付き
内外輪材質	スチール	スチール	スチール	スチール	スチール	スチール
仕様	標準 / 耐磨耗性 / 高速用	標準 / 耐磨耗性 / 高速用	標準 / 耐磨耗性 / 高速用	標準 / 耐磨耗性 / 高速用	標準 / 耐磨耗性 / 高速用	標準
