プラレールチェーンHPU/HPO/HPK/HPCシリーズ用取付金具

製品仕様

製品仕様

※ 最大フリースパン：水平走行できる長さのことです。

規格表

HPUシリーズ

• 取付金具には何種類かの形状がありますので、条件に適した金具を選定してください。
• 移動端用（穴あきタイプ）と固定端用（ピボットタイプ）はセットではありませんので、別々に注文してください。
• 取付金具に品名刻印のある物がある。品名の後ろに-R、-Lと刻印されているが注文記号とは関係ない。

1. ※1取付金具は固定端用と移動端用の2種類が必要です。
2. ※2HPU 102用取付金具（U1-K）は移動端用、固定端用がセットになっている。また、下記取付金具注文形式対応表の図と形状が異なる。
3. ※3上記質量は左右セットでの質量となる。（HPU 102用取付金具は移動端用、固定端用セットの質量）

HPOシリーズ

• 取付金具には何種類かの形状がありますので、条件に適した金具を選定してください。
• 移動端用（穴あきタイプ）と固定端用（ピボットタイプ）はセットではありませんので、別々に注文してください。
• 取付金具に品名刻印のある物がある。品名の後ろに-R、-Lと刻印されているが注文記号とは関係ない。

1. ※1取付金具は固定端用と移動端用の2種類が必要です。
2. ※2上記質量は左右セットでの質量になります。

HPKシリーズ

• 取付金具には何種類かの形状がありますので、条件に適した金具を選定してください。
• 移動端用（穴あきタイプ）と固定端用（ピボットタイプ）はセットではありませんので、別々に注文してください。
• 取付金具に品名刻印のある物がある。品名の後ろに-R、-Lと刻印されているが注文記号とは関係ない。

1. ※1取付金具は固定端用と移動端用の2種類が必要です。
2. ※2HPK 101用取付金具は移動端用、固定端用がセットになっています。また、下記取付金具注文形式対応表の図と形状が異なります。
3. ※3上記質量は左右セットでの質量になります。（HPK 101用取付金具は移動端用、固定端用のセットの質量）

HPCシリーズ

• 取付金具には何種類かの形状がありますので、条件に適した金具を選定してください。
• 移動端用（穴あきタイプ）と固定端用（ピボットタイプ）はセットではありませんので、別々に注文してください。
• 取付金具に品名刻印のある物がある。品名の後ろに-R、-Lと刻印されているが注文記号とは関係ない。

1. ※1取付金具は固定端用と移動端用の2種類が必要です。
2. ※2HPC 50、100、200用取付金具は、下記取付金具注文形式対応表の図と形状が異なります。
3. ※3HPC50-K、HPC100-K、HPC200-Kは、移動端と固定端の取付金具が兼用です。移動端と固定端で2セット必要になります。
4. ※4上記質量は左右セットでの質量になります。

使用例

取付金具着脱方法

金具U1タイプの場合
本体の移動端（ピボットのある方）に穴あきの金具を、固定端（穴のあいている方）にはピボットのある金具をフラップを開けて押し込む

金具U1タイプ以外の場合
本体の移動端（ピボットのある方）に穴あきの金具を、固定端（穴の開いている方）にはピボットのある金具をはめてからネジ用の取付け穴を利用し固定する

選定サポート情報

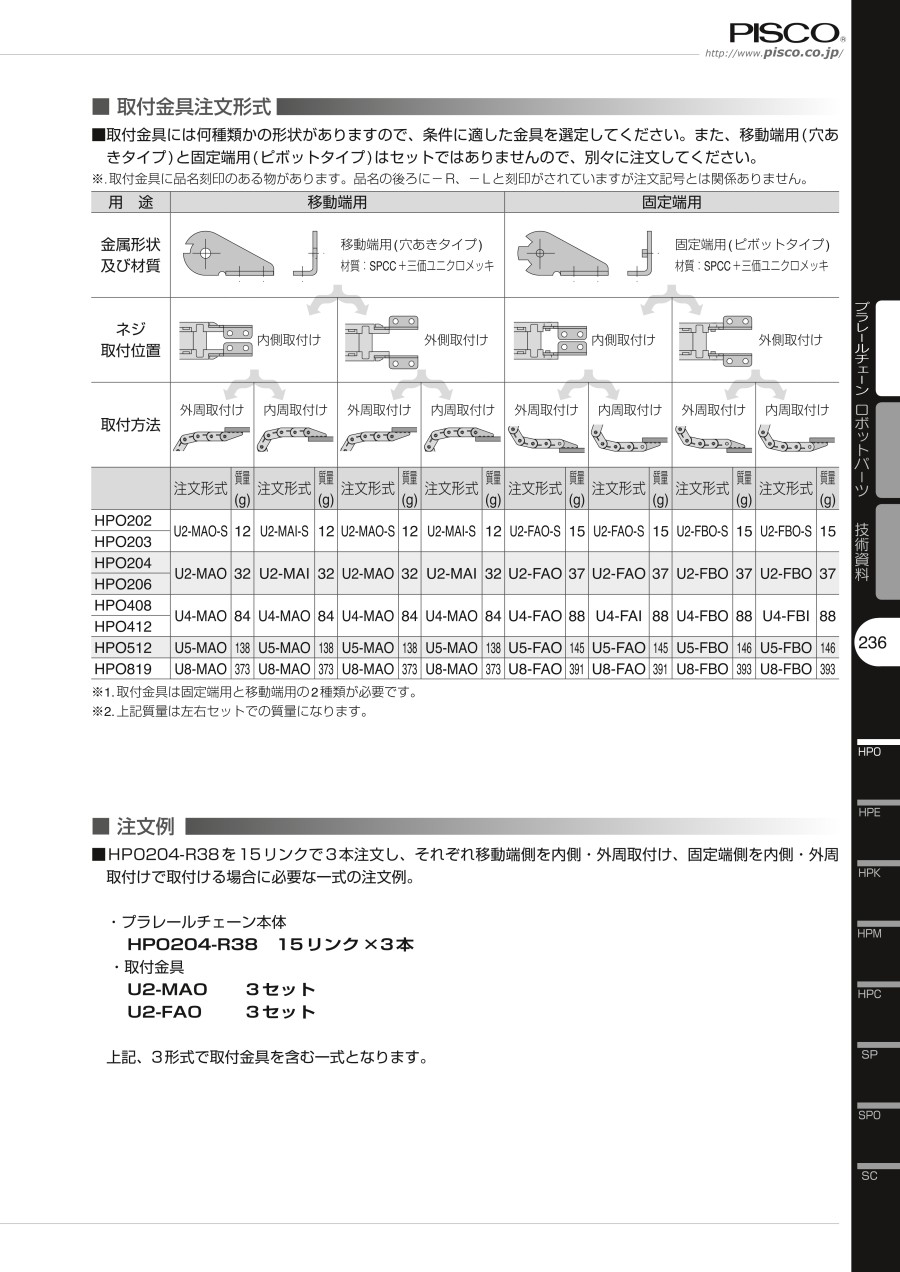

取付金具注文形式

取付金具注文形式 対応表
