KCL・KCLSフランジ形固定軸継手 付属ボルトセット
- 通常単価(税別)
- 467円～4,665円
- 税込単価
- 514円～5,132円
通常出荷日：4日目
鋳鉄製と炭素鋼製の2タイプから選べるフランジ形固定軸継手用ボルトセット。【特長】・KCL、KCLSフラ...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
リーマボルトを締めるだけで簡単に組み立てが可能

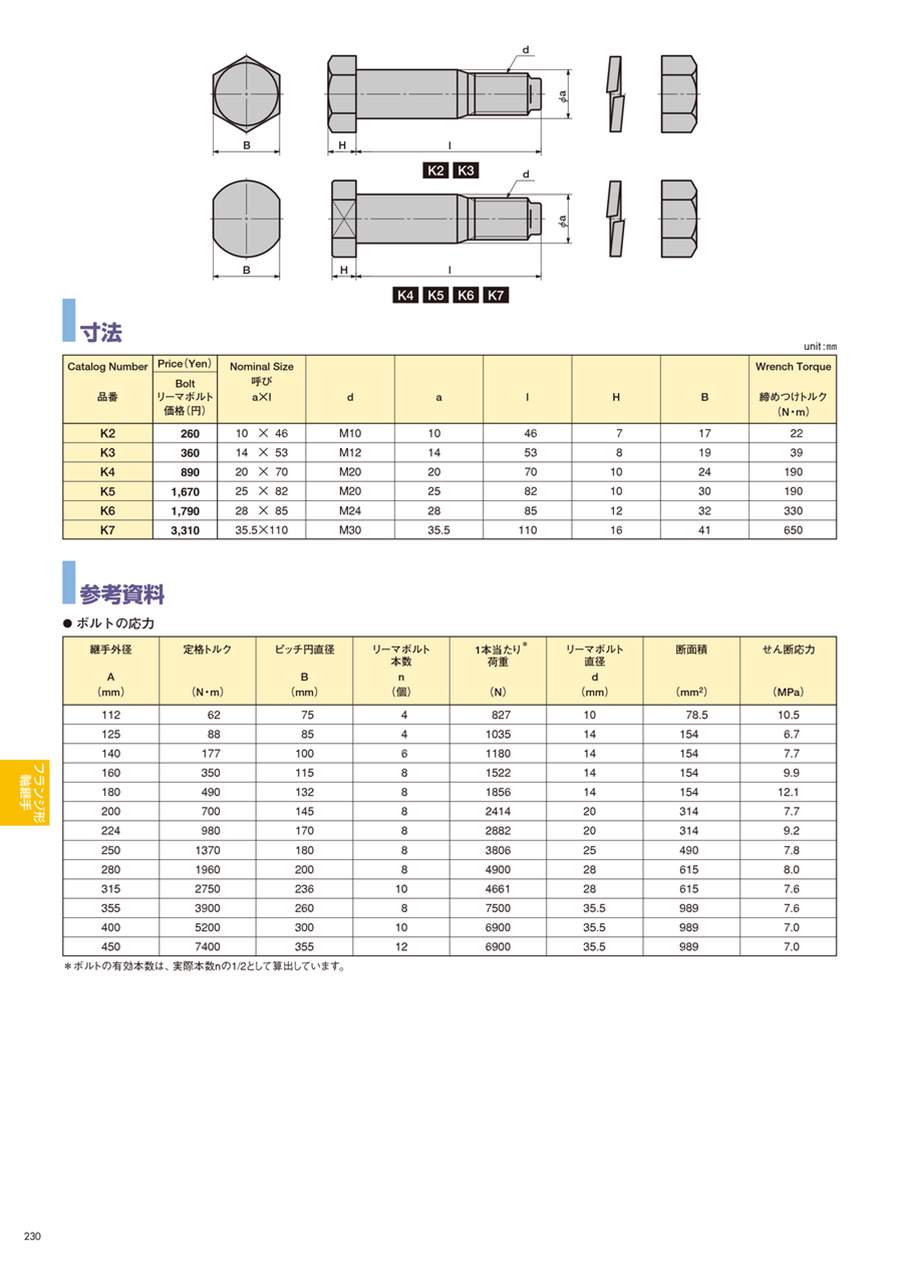

KCL-BOLTSETの寸法図（K2・K3）
KCL-BOLTSETの寸法図（K4・K5・K6・K7）
| 品番 | 呼び a×l | d | a | l | H | B | 締め付けトルク (N･m) |
|---|---|---|---|---|---|---|---|
| K2-SET | 10×46 | M10 | 10 | 46 | 7 | 17 | 22 |
| K3-SET | 14×53 | M12 | 14 | 53 | 8 | 19 | 39 |
| K4-SET | 20×70 | M20 | 20 | 70 | 10 | 24 | 190 |
| K5-SET | 25×82 | M20 | 25 | 82 | 10 | 30 | 190 |
| K6-SET | 28×85 | M24 | 28 | 86 | 12 | 32 | 330 |
| K7-SET | 35.5×110 | M30 | 35.5 | 110 | 16 | 41 | 650 |
単位 : mm
構造
ボルト、ナット、ばね合金、継手本体、合マークを一致させて組み立てる
材質・仕上げ
| KCL | KCLS | |
|---|---|---|
| 継手本体 | FC200以上 | S25C以上 |
| ナット | SS400相当 三価クロメート処理 |
SS400相当 三価クロメート処理 |
| ばね座金 | SWRH62(A,B) 三価クロメート処理 |
SWRH62(A,B) 三価クロメート処理 |
| ボルト | SS400相当 三価クロメート処理 |
SS400相当 三価クロメート処理 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
467円 ( 514円 ) | 4日目 |
737円 ( 811円 ) | 4日目 |
1,263円 ( 1,389円 ) | 4日目 |
2,362円 ( 2,598円 ) | 4日目 |
2,633円 ( 2,896円 ) | 4日目 |
4,665円 ( 5,132円 ) | 4日目 |
