日本エスケイエフ

スラスト球面ころ軸受

カタログ

通常単価(税別): 70,835円～376,740円

税込単価: 77,919円～414,414円

通常出荷日：3日目～10日目

自動調心性があり、超重アキシアル荷重を支持できるとともに比較的高速の運転も許容します。

よく一緒に見られています

日本エスケイエフ

通常出荷日：在庫品1日目

よく一緒に見られています

日本エスケイエフ

通常出荷日：在庫品1日目

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

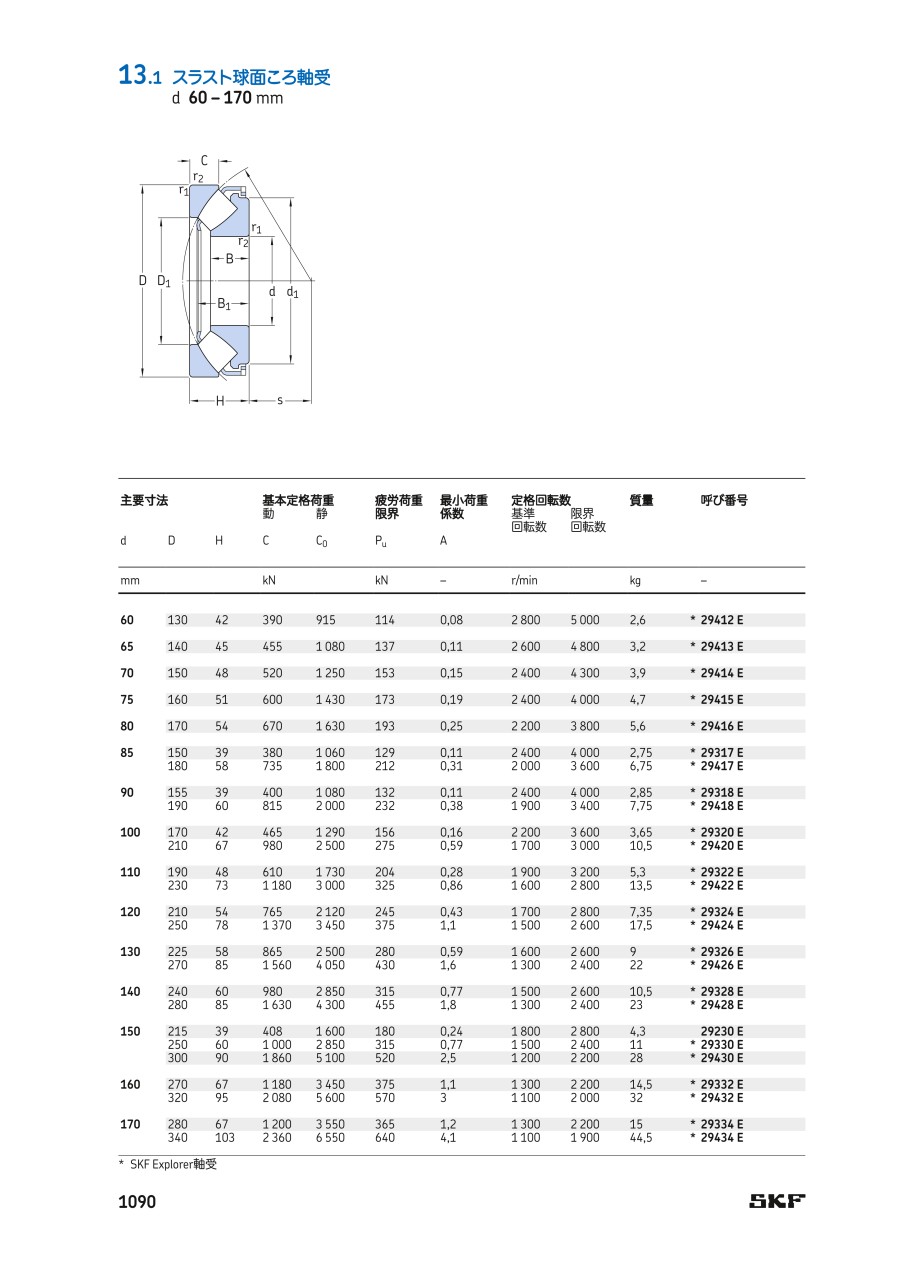

外形図

d 60-170mm

取付け関係寸法

d180-340mm

E型

取付け関係寸法

規格表

* SKF Explorer 軸受

商品特長詳細

設計

スラスト球面ころ軸受では、荷重は一方の軌道からもう一方の軌道に軸受中心線に対して一定の角度で伝わります（→図1）。
したがって、この軸受はアキシアル荷重に加えて同時に作用するラジアル荷重の負荷にも適しています。
このほかスラスト球面ころ軸受の重要な特徴として自動調心性が挙げられます。自動調心性によって軸のたわみやハウジングに対する軸のミスアライメントにも対応できます。

SKFスラスト球面ころ軸受は多数の非対称形ころを組み込んでおり、軌道面はころとの最適な接触性が得られる特殊設計となっています。
そのため、超重アキシアル荷重を支持できるとともに比較的高速の運転も許容します。

軸受系列や寸法に応じ、SKFスラスト球面ころ軸受には2種類の設計があります。寸法68以下の接尾記号Eが付く軸受には、窓形鋼板製打抜き保持器が用いられています。
この保持器ところ、および内輪の3つで一体型のユニットを構成します（→図2）。
これ以外の軸受には、内輪内径に取付けられたスリーブで案内される黄銅製または鋼製のもみ抜き保持器が使用されています（→図3）。
このタイプも、内輪、保持器、ころで一体型のユニットを構成します。

図1

図2

図3

型番リスト

表示件数

型番

内径

(mm)

外径

(mm)

幅

(mm)

回転数

(rpm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

RoHS?

最小発注数量

90	155	39	2400	400000	1080000	10	1個
100	170	42	2200	465000	1290000	10	1個
110	190	48	1900	610000	1730000	10	1個
120	210	54	1700	765000	2120000	10	1個
130	225	58	1600	865000	2500000	10	1個
140	240	60	1500	980000	2850000	10	1個
180	300	73	1200	1430000	4300000	10	1個
200	340	85	1000	1860000	5500000	10	1個
60	130	42	2800	390000	915000	10	1個
65	140	45	2600	455000	1080000	10	1個
75	160	51	2400	600000	1430000	10	1個
80	170	54	2200	670000	1630000	10	1個
90	190	60	1900	815000	2000000	10	1個
100	210	67	1700	980000	2500000	10	1個
110	230	73	1600	1180000	3000000	10	1個
120	250	78	1500	1370000	3450000	10	1個
130	270	85	1300	1560000	4050000	10	1個
140	280	85	1300	1630000	4300000	10	1個
160	320	95	1100	2080000	5600000	10	1個

通常単価(税別) (税込単価)	通常出荷日

90,794円 ( 99,873円 )	10日目
86,970円 ( 95,667円 )	3日目
101,667円 ( 111,834円 )	3日目
113,120円 ( 124,432円 )	3日目
119,018円 ( 130,920円 )	3日目
131,941円 ( 145,135円 )	3日目
232,496円 ( 255,746円 )	3日目
317,525円 ( 349,278円 )	3日目
70,835円 ( 77,919円 )	3日目
85,721円 ( 94,293円 )	3日目
90,731円 ( 99,804円 )	3日目
89,659円 ( 98,625円 )	3日目
98,726円 ( 108,599円 )	3日目
97,439円 ( 107,183円 )	3日目
144,674円 ( 159,141円 )	3日目
139,182円 ( 153,100円 )	3日目
187,813円 ( 206,594円 )	3日目
191,510円 ( 210,661円 )	3日目
376,740円 ( 414,414円 )	3日目

詳細情報

基本情報

基本情報

自動調心性があり、超重アキシアル荷重を支持できるとともに比較的高速の運転も許容します。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
