ベルゴッチTYPE34 短幅モデル（センタードライブ）
- 通常単価(税別)
- -
- 税込単価
- -
変速モデルにブラシレスDCモータとコントロールユニットを標準装備。TYPE34-NS1：スタンダードタ...
詳細を確認- ブラシレス変速モータHタイプがBタイプに変更となりました。詳細はメーカーカタログ011、012ページをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

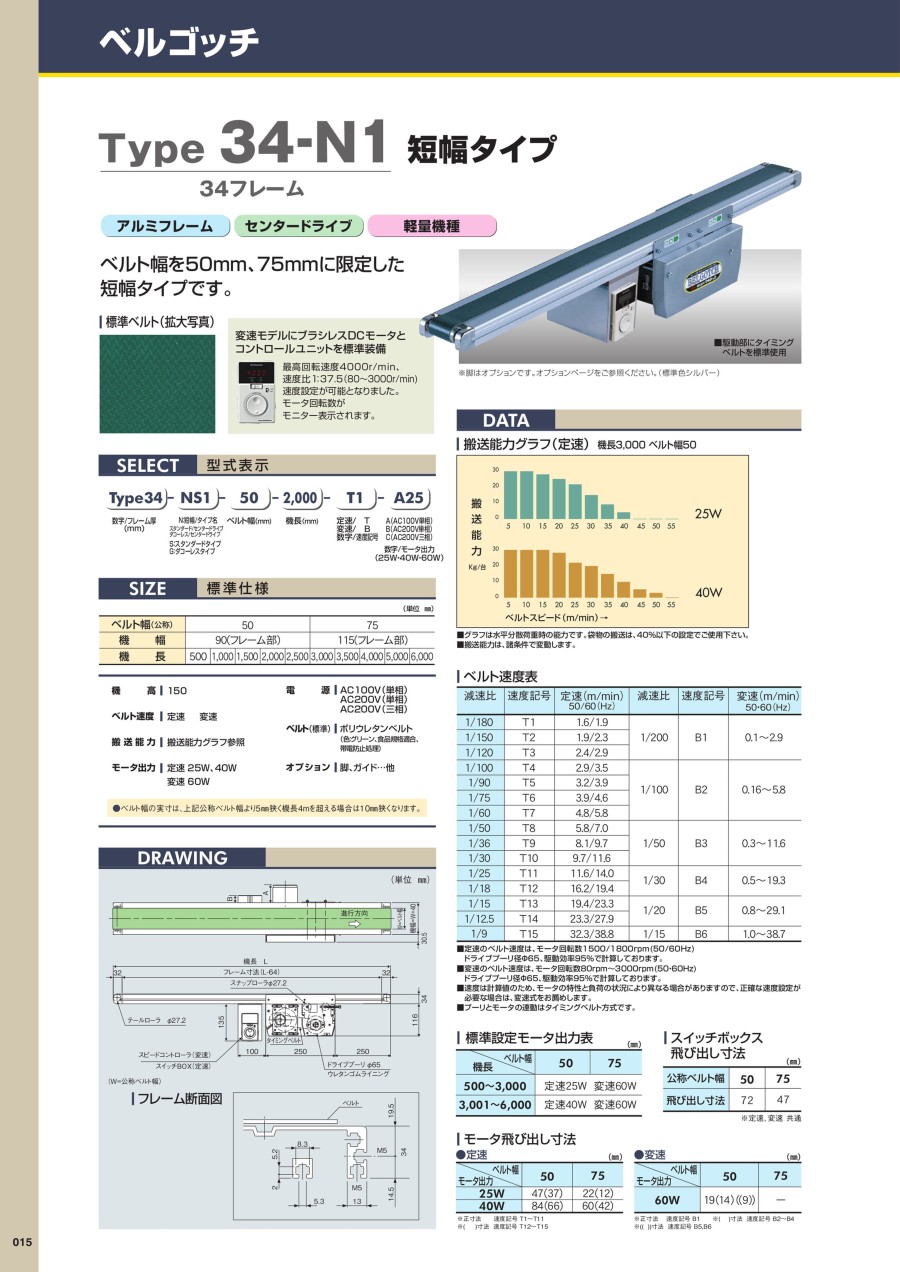

商品仕様
外形図
（W=公称ベルト幅）
■フレーム断面図
製品仕様
■標準ベルト（拡大写真）
変速モデルにブラシレスDCモータとコントロールユニットを標準装備
最高回転速度4,000r/min、速度比1：37.5（80～3,000r/min）
速度設定が可能となりました。
モータ回転数がモニター表示されます。
製品仕様
| ベルト幅（公称） | 50 | 75 |
|---|---|---|
| 機幅 | 90（フレーム部） | 115（フレーム部） |
| 機長 | 500～6,000 | |
- 機高：150mm
- ベルト速度：定速／変速
- 搬送能力：搬送能力グラフ参照
- 定格出力：定速 25W、40W／変速 60W
- 電源：AC100V（単相）、AC200V（単相）、AC200V（三相）
- ベルト（標準）：ポリウレタンベルト（色：グリーン、食品規格適合、帯電防止処理）
- オプション：脚、ガイド・・・他
※ベルト幅の実寸は、上記公称ベルト幅より5mm狭く機長4mを超える場合は10mm狭くなります。
■搬送能力グラフ（定速）
- グラフは水平分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
- 搬送能力は、諸条件で変動します。
■ベルト速度表
| 減速比 | 速度記号 | 定速（m/min） 50/60（Hz） | 減速比 | 速度記号 | 変速（m/min） 50・60（Hz） |
|---|---|---|---|---|---|
| 1/180 | T1 | 1.6/1.9 | 1/200 | B1 | 0.1～2.9 |
| 1/150 | T2 | 1.9/2.3 | |||
| 1/120 | T3 | 2.4/2.9 | |||
| 1/100 | T4 | 2.9/3.5 | 1/100 | B2 | 0.16～5.8 |
| 1/90 | T5 | 3.2/3.9 | |||
| 1/75 | T6 | 3.9/4.6 | |||
| 1/60 | T7 | 4.8/5.8 | |||
| 1/50 | T8 | 5.8/7.0 | 1/50 | B3 | 0.3～11.6 |
| 1/36 | T9 | 8.1/9.7 | |||
| 1/30 | T10 | 9.7/11.6 | |||
| 1/25 | T11 | 11.6/14.0 | 1/30 | B4 | 0.5～19.3 |
| 1/18 | T12 | 16.2/19.4 | |||
| 1/15 | T13 | 19.4/23.3 | 1/20 | B5 | 0.8～29.1 |
| 1/12.5 | T14 | 23.3/27.9 | |||
| 1/9 | T15 | 32.3/38.8 | 1/15 | B6 | 1.0～38.7 |
- 定速のベルト速度は、モータ回転数1,500/1,800rpm（50/60Hz）、ドライブプーリ径φ65、駆動効率95%で計算しております。
- 変速のベルト速度は、モータ回転数80rpm～3,000rpm（50・60Hz）、ドライブプーリ径φ65、駆動効率95%で計算しております。
- 正確な速度選定が必要な場合は、変速式をお薦めします。
- プーリとモータの連動はタイミングベルト方式です。
| 機長 | ベルト幅 | |
|---|---|---|
| 50 | 75 | |
| 500～3,000 | 定速25W 変速60W | |
| 3,001～6,000 | 定速40W 変速60W | |
| 公称ベルト幅 | 50 | 75 |
|---|---|---|
| 飛び出し寸法 | 72 | 47 |
※定速、変速、共通
■モータ飛び出し寸法
●定速
| モータ出力 | ベルト幅 | |
|---|---|---|
| 50 | 75 | |
| 25W | 47（37） | 22（12） |
| 40W | 84（66） | 60（42） |
※正寸法：速度記号T1～T11
※( )寸法：速度記号T12～T15
●変速
| モータ出力 | ベルト幅 | |
|---|---|---|
| 50 | 75 | |
| 60W | 19（14）((9)) | - |
※正寸法：速度記号B1
※( )寸法：速度記号B2～B4
※(( ))寸法：速度記号B5,B6
商品特長詳細
- アルミフレーム
- センタードライブ
- 軽量機種
※駆動部にタイミングベルトを標準使用
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
変速モデルにブラシレスDCモータとコントロールユニットを標準装備。
TYPE34-NS1：スタンダードタイプ
TYPE34-NG1：ダコーレスタイプ
ご注意
- ブラシレス変速モータHタイプがBタイプに変更となりました。詳細はメーカーカタログ011、012ページをご確認下さい。
コンベヤの設計・選定でお困りの方はこちら。
