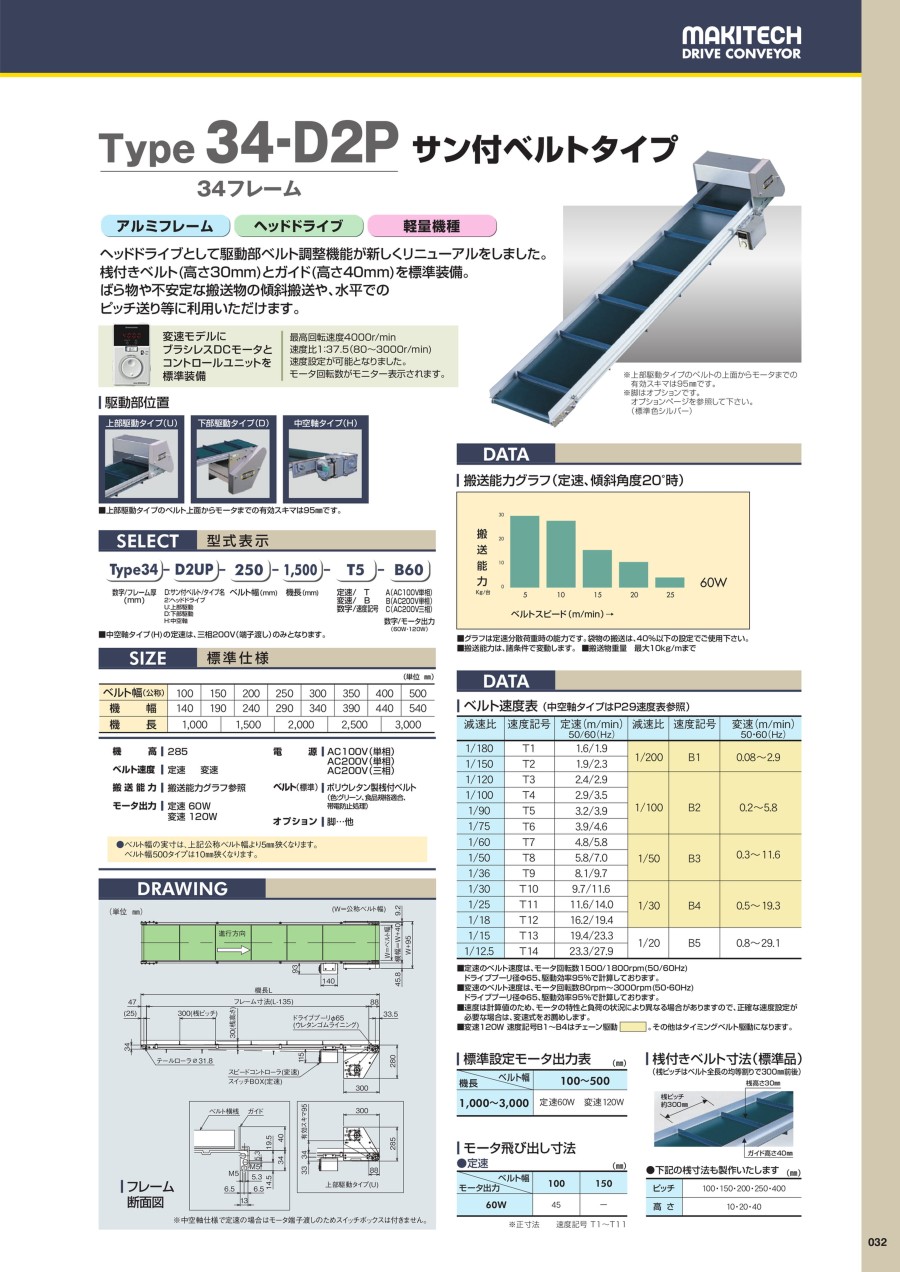

ベルゴッチTYPE34 サン付ベルトモデル（ヘッドドライブ）

外形図

製品仕様

変速モデルにブラシレスDCモータとコントロールユニットを標準装備
最高回転速度4,000r/min、速度比1：37.5（80～3,000r/min）速度設定が可能となりました。
モータ回転数がモニター表示されます。

標準ベルト（拡大写真）

駆動部位置

上部駆動タイプのベルト上面からモータまでの有効スキマは95mmです。

標準仕様

ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。
ベルト幅500タイプは10mm狭くなります。

搬送能力グラフ（定速、傾斜角度20°時）

• グラフは定速分散荷重時の能力です。袋物の搬送は、40%以下の設定でご使用下さい。
• 搬送能力は、諸条件で変動します。
• 搬送物重量：最大10kg/mまで

ベルト速度表

• 定速のベルト速度は、モータ回転数1,500/1,800rpm（50／60Hz）ドライブプーリ径φ65、駆動効率95%で計算しております。
• 変速のベルト速度は、モータ回転数80rpm～3,000rpm（50・60Hz）ドライブプーリ径φ65、駆動効率95%で計算しております。
• 正確な速度選定が必要な場合は、変速式をお薦めします。
• 変速120W速度記号B1～B4はチェーン駆動。その他はタイミングベルト駆動になります。
